CP 5412 Kommunikationsprozessor Siemens A2 ISA-Karte 6GK1541-2BA00

6GK1541-2BA00 | Siemens SIMATIC NET CP 5412/A2 PROFIBUS ISA-Karte – PG/PC-zu-PROFIBUS-Verbindung / 16-Bit / Version 2

CP 5412/A2 – Das PROFIBUS-Gateway für PG und PC

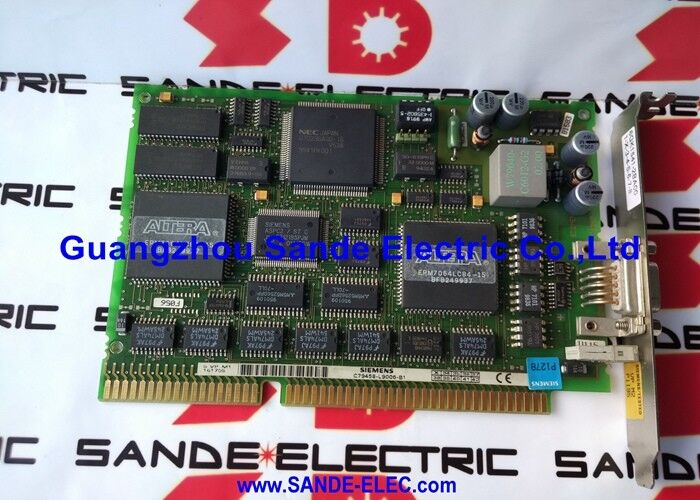

Bei der 6GK1541-2BA00 handelt es sich um den CP 5412/A2 – eine Kommunikationsprozessorkarte von SIMATIC NET, die in den ISA-Bus-Steckplatz eines PCs eingebaut wird und eine PROFIBUS-Master- oder -Slave-Schnittstelle bereitstellt. Diese Karte war die Standard-Hardwarelösung für den Anschluss von Siemens PG (Programmiergeräten) und Allzweck-PCs mit STEP 5, STEP 7 oder anderer SIMATIC-Engineering- und Diagnosesoftware an PROFIBUS DP/FMS-Feldbusnetzwerke.

Der CP 5412/A2 („A2“ = Hardwareversion 2) bietet die erforderliche physikalische Schicht, das Timing und die Protokollverarbeitung von PROFIBUS, die der parallele oder serielle Anschluss eines Standard-PCs nicht bieten kann – PROFIBUS erfordert eine spezielle Echtzeitkommunikation, die eine dedizierte Prozessorkarte unabhängig von der Haupt-CPU des PCs abwickelt.

Wichtige Spezifikationen

PROFIBUS – Der industrielle Feldbusstandard

PROFIBUS (Process Field Bus) ist ein industrieller Feldbusstandard, der in Siemens-SIMATIC-SPS-Systemen, SINUMERIK-CNC-Maschinen, SIMODRIVE-Antriebssystemen und Prozessinstrumentierung weit verbreitet ist:

PROFIBUS DP (Dezentrale Peripherie):Die gebräuchlichste Variante – konzipiert für den schnellen Datenaustausch zwischen einer Master-Steuerung (SPS oder CNC) und verteilten I/O-Slaves (entfernte I/O-Stationen, Antriebe, Sensoren). DP arbeitet mit Geschwindigkeiten von bis zu 12 Mbit/s.

PROFIBUS FMS (Field Message Specification):Eine ältere Variante für den Datenaustausch zwischen intelligenten Feldgeräten – seltener verwendet als DP.

Der 6GK1541-2BA00 CP 5412/A2 bietet dem PC die Möglichkeit, als Profibus-Master- oder -Slave-Knoten zu fungieren. Dadurch kann die Programmiersoftware STEP 5 oder STEP 7 online eine Verbindung zur SPS herstellen, Diagnosen lesen, E/A-Zustände überwachen und Programme direkt über das Profibus-Netzwerk herunterladen.

Anwendungsszenarien

PG/PC-zu-PROFIBUS-Netzwerkverbindung:Ein Siemens PG, auf dem die Engineering-Software STEP 7 ausgeführt wird, muss an ein PROFIBUS DP-Netzwerk angeschlossen werden, um ein SIMATIC S7-SPS-System zu programmieren oder zu diagnostizieren. Der 6GK1541-2BA00 CP 5412/A2 stellt die PROFIBUS-Schnittstelle aus dem ISA-Steckplatz des PGs zur Verfügung.

Diagnosezugriff für ältere PROFIBUS-Systeme:Ein Wartungstechniker muss ein älteres PROFIBUS DP-Netzwerk mithilfe eines PGs oder Industrie-PCs mit ISA-Steckplatz diagnostizieren. Die Karte 6GK1541-2BA00 stellt die physikalische Netzwerkverbindung und das Protokollhandling für die Diagnosesoftware bereit.

FAQ

F1: Welche Software ist erforderlich, um 6GK1541-2BA00 für die PROFIBUS-Kommunikation zu verwenden?

Für den CP 5412/A2 sind ein Windows-Treiber und die SIMATIC NET-Software erforderlich, die normalerweise als Teil des SIMATIC NET PC-Softwarepakets oder der Installation der STEP 7-Engineering-Software enthalten sind. Die Konfiguration der PROFIBUS-Adresse und der Kommunikationsparameter der Karte erfolgt über das SIMATIC NET-Schnittstellenkonfigurationstool. Die spezifische Softwareversion muss mit dem Host-Betriebssystem und der Hardware-Revision des CP 5412/A2 kompatibel sein.

F2: Welches Betriebssystem unterstützt 6GK1541-2BA00?

Der CP 5412/A2 wurde für die während seiner Produktionszeit aktuellen Microsoft Windows-Betriebssysteme entwickelt – hauptsächlich Windows NT, Windows 98 und Windows 2000. Die Unterstützung neuerer Betriebssysteme hängt von der für die CP 5412-Hardware verfügbaren SIMATIC NET-Softwareversion ab. Die A2-Hardwarerevision entspricht der Ende der 1990er und Anfang der 2000er Jahre verfügbaren Softwareumgebung.

F3: Was ist der Unterschied zwischen dem CP 5412/A2 und späteren PROFIBUS-CP-Karten (z. B. CP 5611)?

Der CP 5412/A2 (6GK1541-2BA00) nutzt den älteren ISA-Bus – er passt in ISA-Erweiterungssteckplätze älterer PG-Geräte und Industrie-PCs aus den 1990er Jahren. Spätere Karten wie CP 5611 und CP 5613 nutzen den PCI-Bus, der ISA in modernen PC-Architekturen ersetzt. PCI-Karten bieten eine höhere Busbandbreite und sind mit PC-Hardware der aktuellen Generation kompatibel. Der CP 5412/A2 ist speziell für mit ISA ausgestattete Geräte gedacht – er kann nicht in einem PCI-Steckplatz installiert werden.

F4: Welches PROFIBUS-Kabel und welcher Stecker werden für 6GK1541-2BA00 benötigt?

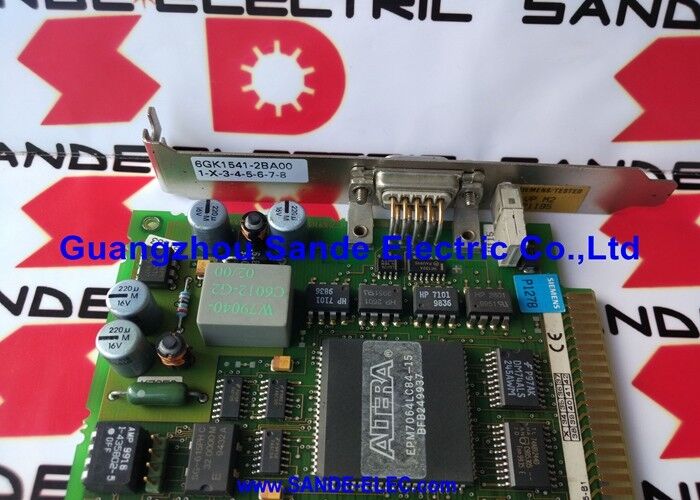

PROFIBUS DP/FMS verwendet ein dediziertes abgeschirmtes Twisted-Pair-Kabel mit einer charakteristischen Impedanz von 150 Ω – das PROFIBUS-Buskabel Typ A oder Typ B. Die Verbindung zum CP 5412/A2 erfolgt über eine standardmäßige 9-polige Sub-D-Buchse an der Kartenhalterung, wobei die A- und B-Signaldrähte des PROFIBUS-Kabels an die definierten Pin-Positionen angeschlossen werden. Bei Installationen an den physischen Enden des PROFIBUS-Segments muss am ersten und letzten Knoten des Kabels ein 150-Ω-Abschlusswiderstand aktiviert werden.

F5: Ist 6GK1541-2BA00 ein PROFIBUS DP-Master oder -Slave?

Der CP 5412/A2 kann als PROFIBUS DP-Master der Klasse 1 (der primäre Controller, der den zyklischen E/A-Austausch mit DP-Slaves verwaltet), als DP-Master der Klasse 2 (Programmier- und Diagnosemaster – die Rolle, die STEP 7 oder STEP 5 für den Online-Zugriff verwendet) oder als DP-Slave (wo der PC auf E/A-Anfragen eines SPS-Masters antwortet) arbeiten. Die Bedienrolle wird über die SIMATIC NET-Software konfiguriert – die Hardwarekarte unterstützt alle drei Modi.
