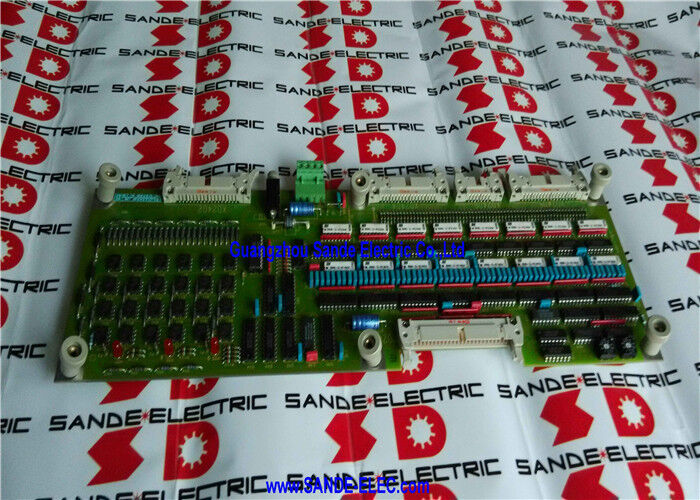

Siemens Sinumerik System 3 800 Ein-/Ausgabemodul 6FX1124-6AD02

6FX1124-6AD02∙ Siemens SINUMERIK I/O Submodule 64 digitale Eingänge / 32 digitale Ausgänge / SINUMERIK 810 / 820 / System 800

6FX1124-6AD02 ¢ Digitale E/A für SINUMERIK CNCs der älteren Generation

Der 6FX1124-6AD02 ist ein digitales I/O-Untermodul für die SINUMERIK CNC-Steuerungsfamilie insbesondere die SINUMERIK 3, 810, 820 und System 800 Plattformen.Das sind SINUMERIK-CNCs der älteren Generation, die Werkzeugmaschinen bedienten., Bearbeitungszentren und Drehzentren von den 1980er Jahren bis in die frühen 2000er Jahre.Der 6FX1124-6AD02 stellt die Maschine I/O-Schnittstelle, die die interne Steuerung Logik der CNC mit den externen Maschine Signale verbindet.

Schlüsselmerkmale

64 Eingänge und 32 Ausgänge

In SINUMERIK-basierten Werkzeugmaschinensteuerungssystemen bilden digitale E/A-Module wie der 6FX1124-6AD02 die physikalische Verbindungsschicht zwischen CNC und Werkzeugmaschine:

64 digitale Eingänge:Ablesen des Ein-/Aus-Zustands diskreter Maschinensignale ̇ Grenzschalter auf jeder Achse (positiver und negativer Überschreitung), Referenzpositionsschalter, Türverriegelungsschalter, Kältemittelsensoren,mit einer Leistung von mehr als 100 W undMit 64 Eingängen liefert der 6FX1124-6AD02 eine beträchtliche I/O-Zählung für die Signalsammlung eines kompletten Bearbeitungszentrums.

32 digitale Ausgänge:Antrieb von diskreten Maschinenantrieben aus der PMC-Logik der CNC (Programmierbare Maschinensteuerung) -Solenoidventile für Kühlmittel, Luftblasen, Schmierung und Hydraulikkreise;mit einer Breite von mehr als 20 mm,Die Bremsen müssen mit einer Bremse ausgestattet sein, die mit einer Bremse ausgestattet ist.

Anwendungsszenarien

Fehler des E/A-Untermoduls im Bearbeitungszentrum SINUMERIK 810:Ein SINUMERIK 810 CNC-Bearbeitungszentrum entwickelt I/O-Fehler ∙ die CNC verliert mehrere Maschinensignale gleichzeitig oder bestimmte Eingänge oder Ausgänge reagieren nicht.Das 6FX1124-6AD02 wird als defektes Submodul aus dem Alarmbildschirm und der I/O-Diagnostik der Maschine identifiziert.Ersatz stellt den korrekten Maschineneingang/Ausgang wieder her.

Geplante Wartung:Eine Produktionsstätte, die ältere SINUMERIK 3 oder 820 CNC-Geräte unterhält, behält 6FX1124-6AD02 als Ersatzteil für das spezifische Steuerungssystem, in das sie eingebaut ist.

Häufig gestellte Fragen

F1: Wie kann ich bestätigen, dass 6FX1124-6AD02 das richtige E/A-Modul für meine SINUMERIK CNC ist?

Lesen Sie die Bauteilnummer auf dem Etikett des installierten Untermoduls im Rack. Wenn 6FX1124-6AD02 steht, ist dies der bestätigte Ersatz.Vergleiche mit den elektrischen Zeichnungen der Maschine und dem SINUMERIK-Wartungshandbuch zur Bestätigung der Rackposition des Moduls und der I/O-Zuteilung.

F2: Welche Funktion haben die 3 Eingangsanschlüsse auf 6FX1124-6AD02?

Die drei Eingabeanschlüsse verteilen die 64 digitalen Eingänge über drei physikalische Anschlusspunkte, wodurch die Eingabesignale logisch nach Maschinenfläche oder -funktion gruppiert werden.und die individuellen Steckverbindergrößen überschaubar haltenJede Steckverbindergruppe trägt einen Teil der Gesamtzahl von 64 Eingängen, die von den Signalen des spezifischen Maschinenbereichs ausgeleitet werden.

F3: Ist nach dem Austausch eine Konfiguration oder Parametrierung des 6FX1124-6AD02 erforderlich?

Die digitale I/O-Zuteilung für die CNC-Systeme SINUMERIK 3, 810 und 820 wird durch die Maschinendaten der CNC und das PMC-Leiterprogramm definiert, die nicht im I/O-Untermodul selbst gespeichert sind.Das Ersetzen des 6FX1124-6AD02 erfordert keine erneute E/A-Konfiguration.Nach dem Einbau des Ersatzes überprüfen Sie, ob jeder Eingang und jede Ausgabe durch den diagnostischen E/A-Bildschirm der CNC korrekt reagieren.

F4: Welche ESD-Vorsichtsmaßnahmen gelten bei der Handhabung von 6FX1124-6AD02?

Der SINUMERIK 3/810/820-Bedienfach muss vor dem Zugriff auf die auf dem Regal montierten Untermodule ausgeschaltet werden.Handgriffe 6FX1124-6AD02 mit einem geerdeten antistatischen Handgelenkschmuck auf einer ESD-sicheren Oberfläche ¢ ältere SINUMERIK I/O-Boards enthalten CMOS-Logikgeräte, die empfindlich für elektrostatische Entladungen sind. In einer antistatischen Verpackung zwischen dem Entfernen und der Montage aufbewahren.
