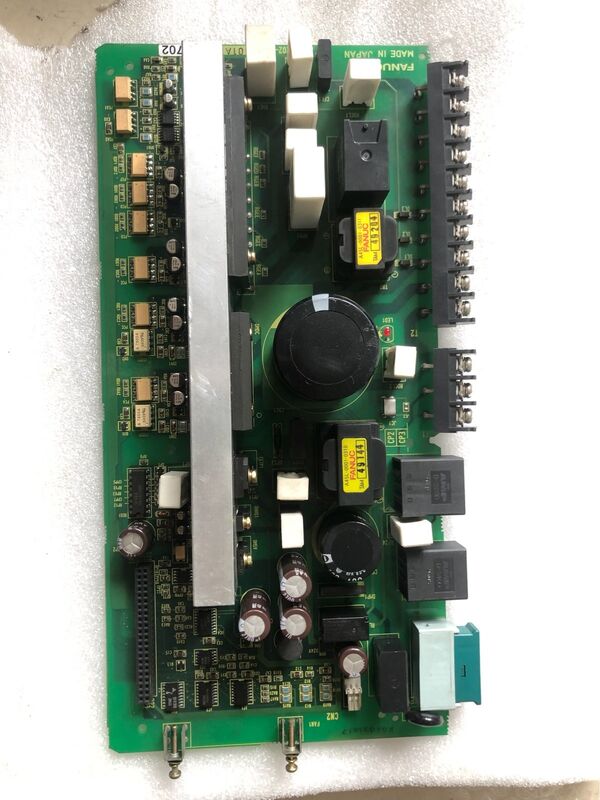

Neue Fanuc CNC-Leiterplatte Servo-Treiberplatine A16B-2202-0184

A16B-2202-0184∙ FANUC A16B-2202 Serie PCB ∙ 018x Reichweite / Alpha-Antriebsbrett / CNC-Antriebs-Ersatz

A16B-2202 FANUC Alpha Antriebsbrettfamilie

Die A16B-2202-Serie ist eine bestätigte FANUC Alpha-Antriebskomponenten-Boardfamilie, die Kabelplatten, Power-Interface-PCBs und interne Schaltplatten für Alpha-Servoverstärker umfasst,Stromversorgungsmodule, und Spindelantriebe.

Zu den bestätigten Platten der Baureihe A16B-2202 gehören PCB, die dienen:

• mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W
• Alpha-PSM-Stromversorgungsmodule (bestätigt: A16B-2202-0542 innerhalb des A06B-6081-H103 PSM)
• Spindelmodule für Alpha-SPM

Der A16B-2202-0184 in der Position 018x nimmt den frühen Bereich der A16B-2202-Nummerung ein der 018x-Bereich spiegelt eine frühere Generation von Alpha-Antriebskomponenten in der Serie wider.

Wichtige Produktinformationen

A16B-2202 Antriebsplatten

FANUC Alpha Antriebsmodule verwenden A16B-2202-Serie-Boards als Power-Stage-Schnittstellen-PCBs in jedem Antriebsmodule.

Anschluss an die Leistungsstufe:Route-Gate-Antriebssignale, Strom-Sensor-Ausgänge und Fehlererkennungssignale zwischen der Stromhardware des Antriebsmoduls und seiner Steuerplatte.

Schutzüberwachung:Temperatur-, Überstrom- und Busfehlersignale aus der Stromversorgungsstufe sammeln und zur Schutzwirkung der Steuerelektronik vorlegen.

Anschlussvermittlung:Die physikalischen Anschlusspunkte für Stromanschlüsse, Sensorkabel und Steuersignale innerhalb der Antriebsmodulstruktur sind anzugeben.

Anwendungsszenarien

Alpha-Antriebsbrettfehler:Ein FANUC Alpha Servo oder Stromversorgungsmodul entwickelt Leistungsstadium Fehler. A16B-2202-0184 wird von seinem Etikett im Inneren des Antriebsmoduls identifiziert. Ersatz wiederherstellt Antriebsfunktion.

Antriebswartung:Eine Produktionsstätte, die Antriebsgeräte von FANUC Alpha unterhält, lagern A16B-2202-0184 für das spezifische Antriebsmodul, in dem es installiert ist.

Häufig gestellte Fragen

F1: Wie kann ich bestätigen, dass A16B-2202-0184 das richtige Board für meinen FANUC Alpha-Laufwerk ist?

Lesen Sie die Bauteilnummer auf dem Etikett der Platine im Antriebsmodul. Wenn sie A16B-2202-0184 lautet, ist dies der bestätigte Ersatz.Vergleiche mit der Ersatzteiltabelle des Anwendungshandbuchs FANUC Alpha zur Bestätigung der Position der Platine innerhalb des spezifischen Antriebsmoduls.

F2: Welche Beziehung besteht zwischen A16B-2202-0184 und der Steuerplatte im gleichen Antriebsmodul?

Die Alpha-Antriebsmodule umfassen zwei Hauptplatinen. A16B-2202-0184 verwaltet Verbindungen auf Stromstärke, Gate-Antriebsrouting, Stromerkennung und Fehlersignal-Sammlung von der Stromstufe.Eine separate Steuerung PCB Handles Antrieb AlgorithmusBeide müssen ordnungsgemäß funktionieren, damit der Antrieb funktioniert.

F3: Welche Antriebsalarm-Symptome deuten auf einen Fehler der Platine A16B-2202-0184 hin?

Antriebsschaltflächenwarnsignale: Überströmung, IGBT-Gatterfehler oder Anomalien des Phasenstroms, die auf der Antriebsvorrichtung ständig auftreten, deuten auf einen Antriebsbrettfehler hin.und Versorgungstest korrekt, aber Stromstadium Alarme bestehen, A16B-2202-0184 ist die nächste diagnostische Priorität.

F4: Welche ESD- und Sicherheitsvorkehrungen gelten beim Umgang mit A16B-2202-0184?

Überprüfen Sie, ob die Gleichspannung des Gleichspannungsbusses unter einem sicheren Niveau liegt, bevor Sie auf die internen Platinen zugreifen.Handgriffe A16B-2202-0184 mit einem antistatischen Handgelenkband auf einer ESD-sicheren Oberfläche.
