Fanuc CNC-Leiterplatte PLC-Modul GE Positionscoder Schnittstelle A20B-2100-0270

A20B-2100-0270∙ FANUC 4-Achsen-Positionsdetektor Schnittstelle PCB

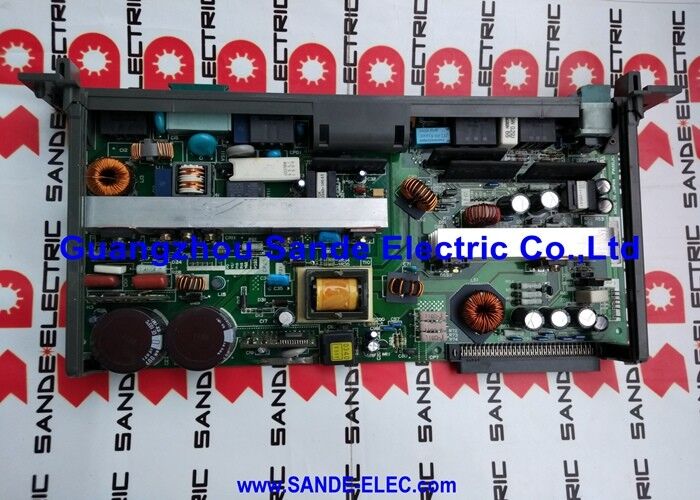

A20B-2100-0270 ¢ Die PCB im Inneren des SDU1-Detektor-Schnittstellenmoduls

Die A20B-2100-0270 ist die Leiterplatine des FANUC-Moduls A02B-0236-C203 SDU1 (Servo/Scale Detector Unit).Dieses Modul ist die Hardware-Schnittstelle Schicht, die zwischen der FANUC i-Serie CNC-Steuerungseinheit und den Positionsdetektoren die Encoder oder linearen Skalen auf den Servo-Achsen der Werkzeugmaschine montiert sitzt.

In der CNC-Architektur der FANUC i-Serie wird das SDU1-Modul (mit A20B-2100-0270) für die Positionsdetektorsignale für die vier Grundachsen verwendet:

SignalkonditionierungDie PCB empfängt die Roh-Encoder- oder Skala-Feedbacksignale von jeder Achse und konditioniert sieund sie in das Format umwandeln, das der CNC-Servo-Steuerungsalgorithmus für Position und Geschwindigkeit berechnet..

Fehlerüberwachung:Das PCB überwacht die eingehenden Detektorsignale auf Anomalien, gebrochene Drähte, fehlende Impulse,und Signalpegelfehler, die auf Verschlüsselungs- oder Skalierungsfehler hindeuten.

Schlüsselmerkmale

A02B-0236-C203 Die SDU1-Modulmontage

Das PCB A20B-2100-0270 ist im Modul A02B-0236-C203 SDU1 eingebaut.und zusätzliche Bauteile (einschließlich einer Alpha-Verteiler A60L-0001-0290#LM20) neben dem PCB A20B-2100-0270In größeren Werkzeugmaschinenanlagen können mehrere SDU-Module mit einem primären Master-Modul und Sklavenmodule konfiguriert werden, um zusätzliche Achsen über die vier Grundachsen hinaus zu verarbeiten.

Anwendungsszenarien

Fehler der Schnittstelle des Positionsdetektors in einer CNC der Baureihe i:Ein FANUC 18i-Bearbeitungszentrum entwickelt auf einer oder mehreren Achsen Servo-Alarmbedingungen, wenn die Positionsmeldersignale dieser Achsen vom CNC nicht richtig abgelesen werden.Das Modul A02B-0236-C203 SDU1 wird als Fehler identifiziert., mit A20B-2100-0270 als PCB im Inneren.

16i CNC-Encoder-Schnittstellenersatz:Ein Drehzentrum der FANUC-Serie 16i erfordert im Rahmen einer Überholung der CNC-Steuerungsanlage den Austausch der Positionsmelder-Schnittstellen-PCB.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen A20B-2100-0270 (das PCB) und A02B-0236-C203 (das Modul)?

A20B-2100-0270 ist die nackte Leiterplatte die elektronische Komponente, die die Signalverarbeitungsschaltkreise enthält. A02B-0236-C203 ist die komplette SDU1-Modulmontage die Gehäuse, Steckverbinder,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Wenn die Leiterplatte ausfällt, kann A20B-2100-0270 unabhängig ausgetauscht werden, wenn Gehäuse und Steckverbinder des Moduls unbeschädigt sind.

F2: Welche CNC-Alarme weisen auf einen Fehler von A20B-2100-0270 hin?

Fehler der Positionsmeldeoberfläche erzeugen Servo-Alarme an der FANUC CNC, typischerweise SV0360 (Impulscoder getrennt), SV0380 (Coder getrennt),oder zugehörige Rückkopplungssignalwarnungen auf einer oder mehreren AchsenDie Achsenbezeichnung des Alarms gibt an, welcher Achsen-Rückkopplungsweg fehlgeschlagen ist, und weist auf den spezifischen Schnittstellenkreis des Detektors auf A20B-2100-0270 hin.Wenn der Encoder selbst und sein Kabel richtig getestet, aber der Alarm besteht, ist das PCB der diagnostische Fokus.

F3: Unterstützt A20B-2100-0270 sowohl lineare Skala-Feedback als auch rotierende Encoder?

Das SDU1-Modul und sein A20B-2100-0270-PCB sind für die Schnittstelle mit FANUC-Positionsmelder-Typen ¢ Drehimpuls-Encoder auf Servomotoren und mit geeigneten Schnittstellenwandlern ausgelegt.lineare SkalensystemeDie spezifischen unterstützten Detektortypen hängen von der Hardwarekonfiguration des SDU1-Moduls und der für die betreffende CNC geltenden Hardware-Dokumentation der FANUC-Serie i ab.

F4: Welche ESD-Vorsichtsmaßnahmen gelten beim Umgang mit A20B-2100-0270?

Bevor Sie auf das SDU1-Modul oder seine Leiterplatte zugreifen, müssen Sie die CNC-Steuerung vollständig abschalten.Die Leiterplatte enthält präzise analoge Signalverarbeitungsschaltkreise für Encoder-Feedback. Diese sind besonders empfindlich gegenüber elektrostatischer Entladung. Ersetzen Sie die Alpha-Verteiler (A60L-0001-0290#LM20), wenn sie während des Ausfallvorfalls explodiert sind.
