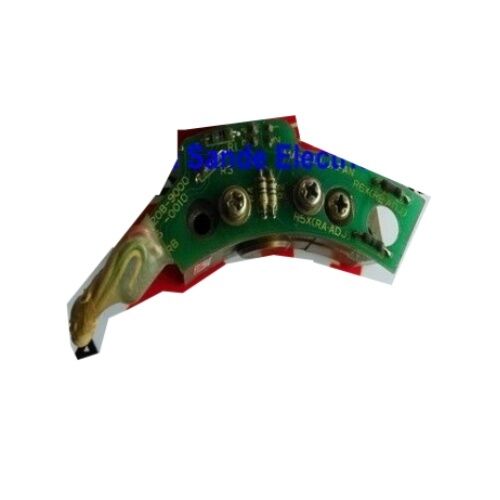

Absolute Fanuc Motor Encoder Board A20B-9000-0380

FANUC A20B-9000-0380 | Spindelmotor-Encoder-Signalwandler-Leiterplatte — 12-polige Schnittstelle, Quadratur-Ausgang

Teilenummer: A20B-9000-0380

Auch bezeichnet als: A20B90000380

Hersteller: FANUC Corporation (Japan)

Produkttyp: Spindelmotor-Encoder / Signalwandler-Leiterplatte

Serie: A20B-9000

Was diese Platine tut

Die A20B-9000-0380 befindet sich im Spindelmotorgehäuse, zwischen dem optischen Aufnehmerelement und dem CNC-Steuerungssystem. Der Aufnehmer liest die codierte Scheibe auf der Rotorwelle und erzeugt rohe analoge Sinus-/Kosinuswellenformen — Positionsdaten, jedoch nicht in einer Form, die der digitale Controller direkt verwenden kann. Diese Platine wandelt diese Wellenformen in zwei Ausgänge um:

Quadratur A/B-Impulssignale — Rechteckwellenausgang, aus dem die CNC die tatsächliche Spindeldrehzahl und Drehrichtung in Echtzeit berechnet.

Null-Impuls (Ein-Umdrehungs-Markierung) — ein einzelner Referenzimpuls, der einmal pro voller Wellenumdrehung erzeugt wird, etwa 120 µs breit, der eine absolute Winkelreferenz für Spindelorientierung und Referenzfahrt festlegt.

Ohne funktionierende beide Ausgänge bricht die Geschwindigkeitsrückmeldung zusammen und jede Operation, die eine präzise Koordination von Spindel und Vorschub erfordert — Stechdrehen, C-Achsen-Positionierung, Spindelorientierung für Werkzeugwechsel — führt entweder zu einem Alarm oder liefert ungenaue Ergebnisse.

Fehlersymptome und Überprüfungen vor dem Austausch

Die A20B-9000-0380 ist passiv und hat keine beweglichen Teile, daher überdauert sie in der Regel andere Spindelkomponenten. Wenn sie ausfällt, sind die üblichen Ursachen Öldampfeintritt, durch Vibrationen verursachte Ermüdung von Lötstellen oder Degradation optischer Komponenten. Häufige CNC-Alarme:

• SP9001 / SP9002 — Spindelmotor-Drehzahlrückmeldungsfehler
• SP9003 — Spindelpositionsgeber-Signalstörung
• Alarm 434 / 435 (variiert je nach CNC-Generation) — Spindel-Sensor-Unterbrechung

Überprüfen Sie vor dem Austausch der Platine zuerst den 12-poligen Stecker. Korrosion oder ein lockerer Pin an diesem Stecker erzeugt genau die gleiche Alarmmeldung wie eine defekte Platine — und eine Reparatur des Steckers dauert fünf Minuten.

Wichtige Spezifikationen

FAQ

F1: Welche FANUC Spindelmotoren verwenden die A20B-9000-0380?

FANUC AC-Spindelmotoren der frühen Generation mit einem internen optischen Aufnehmersensor und einer 12-poligen Rückmeldeschnittstelle. Die -0300 ist die am häufigsten gekoppelte Variante. Bestätigen Sie die Kompatibilität, indem Sie die Teilenummer auf der installierten Platine abgleichen, anstatt sich auf die Motorrahmen-Größe zu verlassen — FANUC veröffentlicht keine umfassende öffentliche Kreuzreferenz für diese Serie.

F2: Kann eine andere A20B-9000-Variante als Ersatz dienen, wenn -0380 nicht verfügbar ist?

Nicht ohne Überprüfung. Unterschiedliche Suffixe haben unterschiedliche Pinbelegungen und Impulszahlen. Eine physisch ähnliche Platine mit dem falschen Suffix führt zu Fehlern bei der Geschwindigkeitsberechnung oder sofortigen Alarmen. Wenn die genaue -0380 nicht verfügbar ist, lassen Sie die Motordaten von einem FANUC-qualifizierten Techniker überprüfen, bevor Sie einen Austausch vornehmen.

F3: Mit welchen CNC-Systemen ist diese Platine kompatibel?

FANUC Serie 0, Serie 10/11, Serie 15 und verwandte Steuerungs-Hardware aus der entsprechenden Produktionsperiode. Spätere FANUC Spindeln (αi, βi Familien) verwenden andere Encoder-Technologien mit anderen Platinen und Steckern — die A20B-9000-0380 gilt nicht für diese.

F4: Ist diese Platine dasselbe wie ein Spindelpositionsgeber der A860-Serie?

Nein — sie erfüllen unterschiedliche Aufgaben. Die A20B-9000-0380 befindet sich im Spindelmotor und wandelt den internen optischen Aufnehmerausgang in digitale Rückmeldung für die Drehzahlregelung um. Positionsgeber der A860-Serie sind externe Sensoren, die für hochauflösende Spindelorientierung und C-Achsen-Steuerung verwendet werden. Viele Maschinen verwenden beide gleichzeitig.

F5: Wie sollte ein gebrauchtes Gerät vor der Installation bewertet werden?

Stellen Sie sicher, dass das Gerät elektrisch getestet wurde (nicht nur visuell inspiziert), bestätigen Sie, dass der 12-polige Stecker und die Lötstellen intakt sind, und vergewissern Sie sich, dass die Oberfläche des optischen Aufnehmers frei von Öl und Verunreinigungen ist. Gehen Sie mit ESD-Vorsichtsmaßnahmen um und halten Sie die optische Oberfläche während der Lagerung und Installation sauber.
