FANUC A20B-8201-0088 | 0i-D Mate Hauptplatine — A20B-8201 Serie, Master-Steuerplatine für FANUC Series 0i-D Mate CNC-Steuerungen, Herkunft Japan

Übersicht

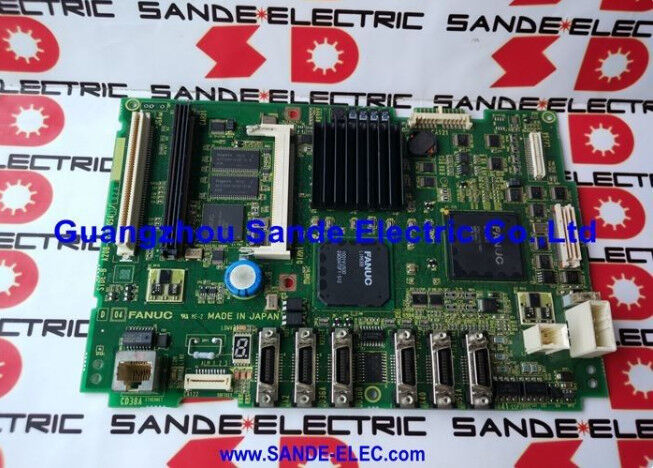

Die FANUC A20B-8201-0088 ist die Hauptplatine für die FANUC Series 0i-D Mate — eine CNC-Generation, die eine grundlegende Weiterentwicklung der Art und Weise widerspiegelt, wie FANUC seine Steuerungsintelligenz verpackt.

Die Bezeichnung "Mate" hat eine echte technische Bedeutung: Sie kennzeichnet die optimierte, kostengünstige Variante der 0i-D-Plattform, die speziell für Werkzeugmaschinenkonfigurationen entwickelt wurde, die die volle Zuverlässigkeit und Bewegungssteuerungsgenauigkeit der i-Serie CNC von FANUC benötigen, jedoch ohne die volle Achsenanzahl und Funktionsvielfalt des Flaggschiffmodells 0i-D.

Die A20B-8201-Platinenfamilie repräsentiert FANUCs architektonischen Wandel hin zu hochintegrierten Platinen in der i-Serie-Generation.

Während die A16B-3200-Familie (Hauptplatinen für Series 16/18/0i-B) viele separate DIMM-Module für jeden Funktionsbereich akzeptierte, integriert die A20B-8201-Generation mehr Funktionen direkt auf der Platine.

Die Hauptplatine verfügt über integrierten Speicher, die FSSB-Glasfaser-Servo-Bus-Schnittstelle, die serielle Spindelschnittstelle und die primären E/A-Anschlüsse — die A20B-8201-0088 für die 0i-D Mate repräsentiert diese Designphilosophie, angewendet auf den kompakten Mate-Controller-Formfaktor.

Die 0i-D-Serie von FANUC, die Ende der 2000er Jahre auf den Markt kam und bis weit in die 2010er Jahre in aktiver Produktion blieb, brachte eine Generation von Verbesserungen gegenüber der 0i-C: verbesserte Blockverarbeitungsgeschwindigkeit, fortschrittlichere FSSB-Servo-Kommunikation, verbesserte Hochgeschwindigkeits-Schneidleistung (insbesondere für den Werkzeug- und Formenbau) und neue Sicherheitsfunktionen.

Die Mate-Variante machte diese Fähigkeiten in einer Form verfügbar, die für das volumenstarke Segment kompakter Werkzeugmaschinen geeignet ist — die 2-Achsen-CNC-Drehmaschine, das 3-Achsen-Bearbeitungszentrum und spezialisierte Maschinenmärkte, in denen Mate-Klasse-Steuerungen hinsichtlich der global installierten Einheiten schon immer dominiert haben.

Wichtige Spezifikationen

0i-D Mate vs. vollständige 0i-D — Unterschiede für die Wartung verstehen

Die 0i-D Mate und die vollständige 0i-D teilen sich dieselbe CNC-Generation und viele der gleichen Softwarefunktionen, aber die Hardwarekonfigurationen unterscheiden sich auf eine Weise, die für die Ersatzteilverwaltung wichtig ist.

Die Hauptplatine für die vollständige 0i-D (repräsentiert durch Platinen wie die A20B-8200-0841 und verwandte Varianten) ist eine physisch andere Platine mit anderen Anschlussanordnungen und anderer Erweiterungskapazität als die A20B-8201-0088, die in der Mate verwendet wird.

Die A20B-8201 Mate-Platine ist physisch kleiner und verfügt über weniger Schnittstellenanschlüsse als die Hauptplatine der vollständigen 0i-D — dies ist angemessen für die begrenzte Achsenanzahl der Mate (typischerweise 2–3 gesteuerte Achsen im Vergleich zum höheren Limit der vollständigen 0i-D) und die vereinfachte E/A-Konfiguration.

Diese Platinen sind nicht austauschbar; die Installation einer vollständigen 0i-D-Hauptplatine in einem Mate-Controller-Rack oder einer Panel-Montage ist ohne mechanische Modifikation physisch nicht möglich, und die Softwarekonfiguration (Optionsregistrierungen, Achsenanzahl-Limits) müsste ohnehin mit dem Original übereinstimmen.

Beim Beschaffen einer Ersatz-A20B-8201-0088 bestätigen Sie die Teilenummer genau — andere A20B-8201-Varianten (die -0081, -0083, -0212 und andere) dienen anderen 0i-D-Konfigurationen und Robotersteuerungen und werden keine Ersatzfunktion erfüllen.

Was ist auf der A20B-8201-0088 gespeichert und was nicht

Eine häufige Frage bei der Hauptplatinen-Ersetzung betrifft die Datenspeicherung. Auf der 0i-D Mate verfügt die Platine selbst über einige feste Hardware-Ressourcen, aber die maschinenspezifischen Daten — Parameter, Teileprogramme, PMC-Leiter, Werkzeug-Offsets — befinden sich in FROM- und SRAM-Modulen oder in Flash-Speicherbereichen, die manchmal in die Hauptplatine integriert sind oder auf separaten Steckkarten, abhängig von der spezifischen 0i-D Mate-Hardwarekonfiguration.

Sichern Sie vor dem Ersetzen der A20B-8201-0088 alles: alle CNC-Parameter über die E/A-Funktion, die PMC-Leiter über die PMC-Parameter-E/A-Funktion, alle Teileprogramme über die E/A der Programm-Liste und Werkzeug-Offset-Daten über die Offset-E/A.

Die 0i-D Mate unterstützt je nach installierten Optionen Speicherkarte (CF-Karte), USB-Speicher und RS-232C als E/A-Medien.

Nach dem Austausch müssen alle gesicherten Daten neu geladen und das System auf korrekte Achsenbewegung, Spindelfunktion und PMC-E/A-Betrieb überprüft werden, bevor die Maschine wieder in Produktion geht.

FSSB — Was es für das 0i-D Mate System bedeutet

Eine der bedeutendsten Änderungen von früheren FANUC CNC-Generationen zur 0i-D ist die universelle Verwendung von FSSB (FANUC Serial Servo Bus) für die Servo-Verstärker-Kommunikation.

Während frühere Steuerungen entweder analoge ±10V-Signale oder PWM-Befehle zur Kommunikation mit Servo-Verstärkern verwendeten, nutzt die 0i-D einen Glasfaser-Serienbus — eine dedizierte Hochgeschwindigkeits-Kommunikationsverbindung zwischen der Hauptplatine und den Servo-Verstärkern, die Positionsbefehle, Geschwindigkeitsbefehle und Rückmeldedaten in einem synchronen digitalen Format mit sehr geringer Latenz überträgt.

Auf der A20B-8201-0088 Platine ist die FSSB-Schnittstellenschaltung integriert — die Glasfaseranschlüsse und die FSSB-Kommunikationscontroller-Chips sind in die Hauptplatine integriert und nicht auf einer separaten Achsensteuerungsplatine wie in früheren Generationen.

Das bedeutet, dass ein FSSB-bezogener Fehler, der früher auf eine austauschbare Achsenplatine isoliert werden konnte, nun die Diagnose oder den Austausch der Hauptplatine erfordert, wenn die FSSB-Hardware selbst ausgefallen ist.

FAQ

F1: Welche Sicherungsverfahren sind vor dem Austausch der A20B-8201-0088 zwingend erforderlich?

Sichern Sie alle CNC-Parameter (SRAM-Daten), Teileprogramme, PMC-Leiter und Offset-Tabellen auf externen Medien, bevor die Platine entfernt wird.

Auf der 0i-D Mate werden diese über die Menüs MDI → SYSTEM → INPUT/OUTPUT aufgerufen.

Wenn die Platine so ausgefallen ist, dass die CNC nicht normal startet, müssen die Parameter aus der letzten externen Sicherung abgerufen werden.

Einrichtungen ohne aktuelle Sicherung müssen die Parameter anhand der Abnahmedokumentation der Maschine neu eingeben — ein zeitaufwändiger Prozess, der die Bedeutung der Aufrechterhaltung geplanter Parameter-Sicherungen als Teil der routinemäßigen Wartung unterstreicht.

F2: Die CNC zeigt während des Starts einen Systemalarm an, der den normalen Betriebsbildschirm verhindert. Kann die Platine anhand dieses Symptoms als fehlerhaft bestimmt werden?

Ein Systemalarm beim Start (PS-Alarm, SV-Alarm während des Starts oder Anzeige eines CNC-Fehlerbildschirms ohne Achsenbewegung) kann auf einen Hauptplatinenfehler, einen ausgefallenen Servo-Verstärker, eine SRAM-Datenkorruption oder ein FSSB-Kommunikationsproblem zurückzuführen sein.

Bevor Sie zu dem Schluss kommen, dass die Hauptplatine ausgefallen ist, überprüfen Sie die Diagnose-LED-Anordnung auf der Vorderseite der Platine — jede LED repräsentiert den Status eines bestimmten Subsystems, und die Kombination von leuchtenden/nicht leuchtenden LEDs während eines fehlgeschlagenen Starts identifiziert, welches Subsystem nicht initialisiert wurde.

Das Wartungshandbuch der 0i-D Mate enthält die LED-Diagnosetabelle. Erst nach der LED-Diagnose und der Bestätigung, dass die Spannungsversorgungen korrekt sind, sollte der Austausch der Platine als nächster Schritt in Betracht gezogen werden.

F3: Unterstützt die Mate-Version der 0i-D Mate die gleichen Softwareoptionen wie die vollständige 0i-D?

Der auf der 0i-D Mate verfügbare Satz von Softwareoptionen ist eine Teilmenge des Optionsmenüs der vollständigen 0i-D.

Optionen, die mehr als die Basis-Achsenanzahl oder Hardware-Ressourcen der Mate erfordern — wie z. B. 5-Achsen-Simultanbearbeitung, zusätzliche Pfadsteuerung oder Hochleistungs-KI-Kontursteuerung — sind auf der Mate nicht verfügbar.

Die auf der A20B-8201-0088 Platine registrierten Optionen (gespeichert im FROM-Bereich der Platine oder über das Optionsregistrierungssystem von FANUC) sind spezifisch für die gekaufte Konfiguration der ursprünglichen Maschine.

Eine Ersatzplatine muss entweder die gleichen Optionen registriert haben oder durch den FANUC-Optionsschlüssel-Registrierungsprozess angepasst werden.

F4: Wie kommt es zu einem FSSB-Verbindungsfehler und welche Symptome treten auf?

Ein FSSB-Fehler auf der 0i-D Mate äußert sich typischerweise durch Servo-Achsenfehler, die sofort nach dem Einschalten auftreten, bevor eine Achsenbewegung versucht wird — die Servo-Verstärker können ihre Kommunikationsverbindung mit der Hauptplatine nicht herstellen.

Häufige Ursachen für FSSB-Fehler sind: physische Beschädigung des Glasfaserkabels (gebrochen, geknickt oder am Steckerende verschmutzt), ein ausgefallener FSSB-Transceiver auf der Hauptplatine oder dem Verstärker oder ein ausgefallener FSSB-Kommunikations-IC auf der Hauptplatine.

Der Austausch des FSSB-Kabels ist der erste diagnostische Schritt — diese Kabel sind Verbrauchsmaterialien, die separat erworben werden können.

Wenn der Kabelaustausch die FSSB-Kommunikation nicht wiederherstellt, erfordert die FSSB-Schnittstelle der Hauptplatine oder des Servo-Verstärkers weitere Untersuchungen.

F5: Ist die A20B-8201-0088 nach einem durch eine Überspannung verursachten Ausfall reparierbar?

Eine Überspannung, die stark genug ist, um die Hauptplatine zu beschädigen, beschädigt typischerweise zuerst die Eingangs-Schutzschaltungen (TVS-Dioden, MOVs) und kann auch Spannungsregler-ICs oder die FSSB-Kommunikationschips beschädigen.

Spezialisierte FANUC-Reparaturzentren mit Zugang zu 0i-D-Testgeräten können überspannungsbeschädigte Platinen oft reparieren, indem sie die betroffenen Schutz- und Kommunikationskomponenten ersetzen und die Platine wieder voll funktionsfähig machen.

Die Kosten für die Reparatur im Vergleich zu den Kosten einer Ersatzplatine hängen vom Ausmaß des Schadens ab — Platinen mit verbrannten Leiterbahnen oder ausgefallenen eingebetteten Prozessoren sind in der Regel nicht wirtschaftlich reparierbar, während Platinen mit lokalen Schutzkomponentenschäden häufig erfolgreich wiederhergestellt werden.
