FANUC A20B-8201-0081 | Serie 0i-D Hauptplatine — A20B-8201 Hochintegrierte CNC-Masterplatine, FSSB-Servoschnittstelle, Herkunft Japan

Übersicht

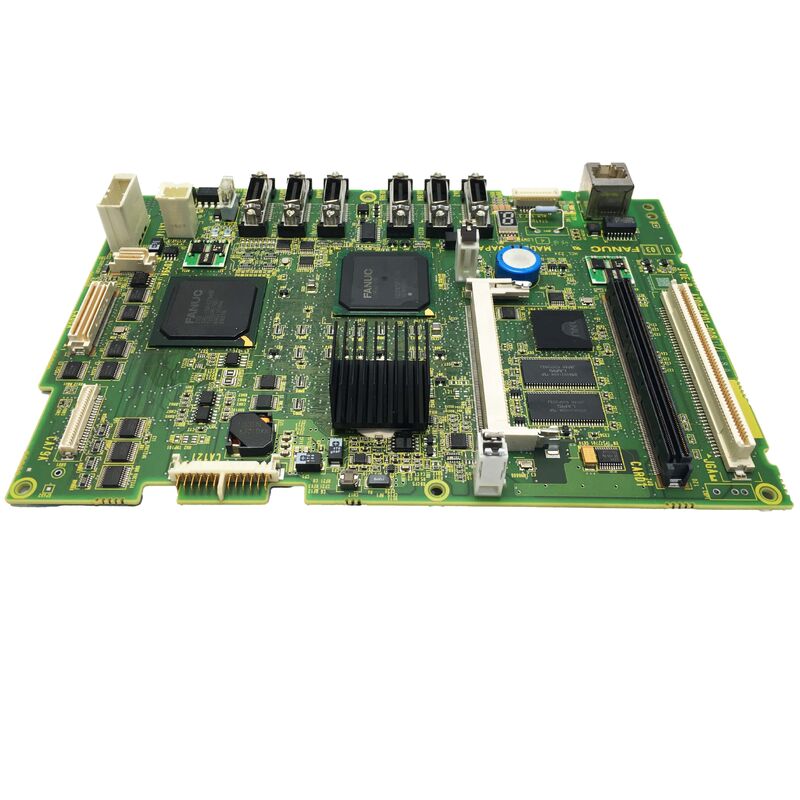

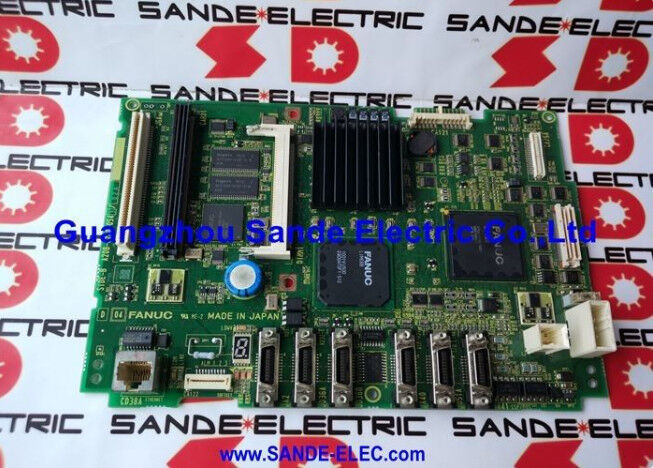

Die FANUC A20B-8201-0081 ist die Hauptleiterplatte für die FANUC Serie 0i-D — die CNC-Generation, die FANUC einführte, um digitale Servosteuerung, Hochgeschwindigkeits-Blockverarbeitung und verbesserte Interpolationsfähigkeiten auf den Markt für mittelgroße und kompakte Werkzeugmaschinen zu bringen.

Die 0i-D stellte einen Generationsschritt über die 0i-C dar und brachte Verbesserungen in Bezug auf die FSSB-Servo-Kommunikationsbandbreite, schnellere Blockverarbeitung für die Hochgeschwindigkeits-Werkzeugschneiden, bessere Spindelsynchronisation und integrierte Sicherheitsfunktionen in eine Steuerung, die immer noch so dimensioniert war, dass sie die Platzbeschränkungen kompakter CNC-Drehmaschinen und Bearbeitungszentren erfüllte.

Die A20B-8201-Platinenfamilie spiegelt FANUCs Entwicklung von einer modularen Plug-in-Architektur (verwendet in Serie 16/18 und früher) hin zu einem hochintegrierten Design wider.

Während eine Steuerung einer früheren Generation Funktionen über vier oder fünf separate Plug-in-Unterplatinen verteilen könnte, integriert die A20B-8201-0081 die Kern-CPU, die FSSB-Servo-Bus-Schnittstelle, den seriellen Spindelkommunikationskanal, die Bedienfeld-Schnittstelle und mehrere E/A-Anschlüsse auf einer einzigen Platine — wodurch die Anzahl der Komponenten, die Anzahl der potenziellen Fehlerpunkte und der physische Platz, den die Steuerungselektronik einnimmt, reduziert wird.

Die Serie 0i-D wird weithin als die definierende CNC der 2010er Jahre für kompakte Werkzeugmaschinenbauer anerkannt — ihre Kombination aus Leistungsfähigkeit, Kompaktheit und Kosteneffizienz machte sie zur dominierenden Wahl für CNC-Drehmaschinen und 3-Achsen-Bearbeitungszentren in Asien und zunehmend in Europa und Nordamerika.

Die installierte Basis von 0i-D-Maschinen ist entsprechend groß, was die anhaltende Nachfrage nach A20B-8201-0081-Platinen antreibt, da installierte Maschinen altern und gewartet werden müssen.

Schlüsselspezifikationen

Die 0i-D-Generation — Was sie auszeichnet

Die Verbesserungen der 0i-D gegenüber der 0i-C konzentrierten sich auf drei Bereiche, die für Werkzeugmaschinenbauer am wichtigsten waren: Servo-Leistung, Programmverarbeitungsgeschwindigkeit und Sicherheit.

FSSB-Servo-Leistung: Der FSSB-Servo-Bus in der 0i-D arbeitet mit einem schnelleren Kommunikationszyklus als die 0i-C — die Servo-Befehls-Aktualisierungsrate ist höher, was eine engere Positionsregelschleife und eine bessere Folgeleistung bei hohen Vorschubgeschwindigkeiten ermöglicht.

Für Werkzeugmaschinen, die komplexe Konturen mit hoher Geschwindigkeit bearbeiten, bedeutet dies eine glattere Oberflächengüte und eine bessere Genauigkeit an den Eckübergängen, an denen die Maschine zwischen den Bewegungen abbremst und wieder beschleunigt.

Programmverarbeitung: Die CPU der 0i-D — zugänglich über die A20B-8201-0081-Platine — erreicht höhere Blockverarbeitungsraten als ihr Vorgänger.

Dies ist relevant für Hochgeschwindigkeitsbearbeitungsprogramme mit vielen kurzen Segmentbewegungen (typisch für 3D-Oberflächenbearbeitung), bei denen die CNC Tausende von Blöcken pro Minute lesen, dekodieren und ausführen muss, ohne dass die Achse die programmierten Bewegungen verliert und kurzzeitig verweilt.

Eine höhere Blockverarbeitungsrate ermöglicht höhere Vorschubgeschwindigkeiten auf komplexen Konturen ohne dieses "Aushungern"-Problem.

PMC- und Sicherheitsfunktionen: Der integrierte PMC-Prozessor der 0i-D, der die Leiterlogik des Werkzeugmaschinenbauers über die Hauptplatinen ausführt, verfügt über eine verbesserte Scanrate und mehr verfügbaren PMC-Speicher. Darüber hinaus führte FANUC in der 0i-D-Generation Sicherheitsfunktionsoptionen ein — Geschwindigkeits- und Positionsüberwachungsfunktionen, die einen sicheren Betrieb mit reduzierter Geschwindigkeit bei geöffneter Maschinenschutzvorrichtung ermöglichen, ohne eine separate Sicherheits-SPS zu benötigen.

Ersetzen der A20B-8201-0081 — Kritische Vorbereitungsschritte

Der Austausch der Hauptplatine ist der risikoreichste Wartungsvorgang in jedem CNC-System, und die 0i-D ist keine Ausnahme.

Die Folgen eines unzureichenden Backups vor dem Vorgehen reichen von einem Nachmittag der erneuten Parametereingabe bis zu Wochen der Maschinenre-Qualifizierung — je nachdem, welche Daten verloren gingen und ob Sicherungskopien vorhanden waren.

Bevor die Maschine für den Platinenaustausch ausgeschaltet wird, müssen die folgenden Daten auf ein externes Medium (Speicherkarte, USB oder RS-232C-Verbindung, je nachdem, was die MDI-Einheit der Maschine unterstützt) gesichert werden: alle CNC-Parameter, alle in den CNC-Speicher geladenen Teileprogramme, das PMC-Leiterprogramm und die PMC-Parameter, alle Werkzeugversatz- und Arbeitskoordinatendaten sowie alle benutzerdefinierten Makroprogramme oder benutzerdefinierten Zyklen.

Das Wartungshandbuch der 0i-D enthält die genaue Vorgehensweise für jede Datenkategorie.

Die SRAM-Backup-Batterie im 0i-D-System, die den CNC-Speicher während des Stromausfalls am Leben erhält, sollte vor Beginn des Vorgangs auf ihre Restladung überprüft werden.

Eine fast leere Batterie kann auch während des kurzen Stromausfalls, der für den Platinenaustausch erforderlich ist, Daten verlieren.

Nach der Installation der A20B-8201-0081-Ersatzplatine müssen alle gesicherten Daten in der richtigen Reihenfolge wiederhergestellt werden — zuerst die Parameter (vor jeder Achsbewegung), dann die PMC-Daten, dann die Programme und Versätze. Die Maschine muss dann in die Nullposition zurückgebracht und auf Achsgenauigkeit überprüft werden, bevor sie wieder in die Produktion geht.

FAQ

F1: Die CNC schaltet sich ein, stoppt aber bei einem Systemalarm und geht nicht über den Bootbildschirm hinaus. Ist das ein Fehler der Hauptplatine?

Ein Systemalarm beim Booten kann aus mehreren Quellen stammen — nicht unbedingt von der Hauptplatine. Überprüfen Sie zuerst die LED-Diagnoseanzeige auf der Vorderseite der Hauptplatine: Die LED-Anordnung zeigt einen Code an, der angibt, welches Subsystem beim Booten fehlgeschlagen ist.

Häufige Nicht-Platinen-Ursachen in dieser Phase sind: die SRAM-Batterie ist leer (verursacht einen Speicherbeschädigungsalarm), das FROM-Modul hat einen Prüfsummenfehler oder die FSSB-Kommunikationsverbindung zu den Servo-Verstärkern konnte nicht hergestellt werden.

Schließen Sie diese Prüfungen ab, bevor Sie zu dem Schluss kommen, dass die Platine selbst defekt ist. Wenn die LED-Anordnung einen Prozessor- oder internen Busalarm anzeigt, ist die Hauptplatine das richtige Ersatzteil.

F2: Kann die A20B-8201-0081 zur Aktualisierung einer Steuerung der Serie 0i-C verwendet werden?

Nein. Die A20B-8201-0081 ist speziell für 0i-D-Hardwareplattformen konzipiert — das Gehäuse, die Pinbelegung des Backplane-Anschlusses und die unterstützende Hardware (Netzteil, Achskarten, Bedienfeld) unterscheiden sich von der 0i-C-Generation. Die Softwarearchitektur ist ebenfalls unterschiedlich.

Diese beiden Generationen sind auf der Ebene der Hauptplatine nicht kreuzkompatibel.

F3: Welche Daten werden auf der Ersatz-A20B-8201-0081 gespeichert, wenn sie neu oder überholt ankommt?

Eine neue oder überholte Platine wird entweder mit leerem Speicher (erfordert vollständige Parameter- und Programmbeladung) oder mit einer generischen FANUC-Werkseinstellung geliefert. Keine dieser Bedingungen entspricht der spezifischen Konfiguration der Maschine.

Alle CNC-Parameter, Optionsregistrierungen, das PMC-Leiterprogramm und die Programmdaten müssen aus dem Backup geladen werden, das vor dem Ausbau der Platine erstellt wurde.

Dies ist zu erwarten und normal — der entscheidende Punkt ist, ein vollständiges und aktuelles Backup zu haben, bevor der Vorgang beginnt.

F4: Die Maschine ist eine CNC-Drehmaschine mit C-Achse und angetriebenen Werkzeugen. Unterstützt die A20B-8201-0081 diese Konfiguration?

Ja. Die 0i-D unterstützt Mehrachsenkonfigurationen, einschließlich C-Achse (Spindel als gesteuerte CNC-Achse), Y-Achse bei Drehmaschinen und gleichzeitige Mehrspindelkonfigurationen, abhängig von den im System registrierten Softwareoptionen.

Diese Optionen sind in der auf der Hauptplatine installierten FROM-Software und in der FANUC-Optionsregistrierung für das System definiert. Stellen Sie sicher, dass die Softwareversion und die Optionsregistrierung der Ersatzplatine mit dem ursprünglichen System übereinstimmen, bevor Sie fortfahren.

Optionsregistrierungen auf FANUC-Systemen sind an die Hardwarekonfiguration gebunden und müssen nach dem Austausch der Hauptplatine neu registriert werden.

F5: Welches Risiko besteht bei der Handhabung der A20B-8201-0081 ohne entsprechende ESD-Schutzmaßnahmen?

Die Platine enthält mehrere hochintegrierte CMOS-Schaltkreise, die anfällig für elektrostatische Entladung sind.

ESD-Schäden sind besonders heimtückisch, da sie oft latente Fehler verursachen — die Platine scheint nach der Installation zu funktionieren, fällt aber Wochen oder Monate später vorzeitig aus, da die Durchbruchspannung der Verbindungen in Komponenten, die belastet, aber nicht sofort zerstört wurden, abnimmt.

Behandeln Sie die Platine immer mit einem geerdeten Handgelenkband auf einer ESD-sicheren Arbeitsfläche, wobei die Platine bis zum Zeitpunkt der Installation in ihrer antistatischen Tasche verbleibt. Die Ersatzplatine sollte bis zur Verwendung in ihrer antistatischen Verpackung aufbewahrt werden.
