| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A20B-8200-0849 |
Teilenummer: A20B-8200-0849
Hersteller: FANUC Corporation (Japan)
Produktkategorie: Platine — Haupt-CPU-Platine (Motherboard)
Serie: A20B-8200 — FANUC Serie 0i-D CNC Hauptsteuerungsplatinen-Familie

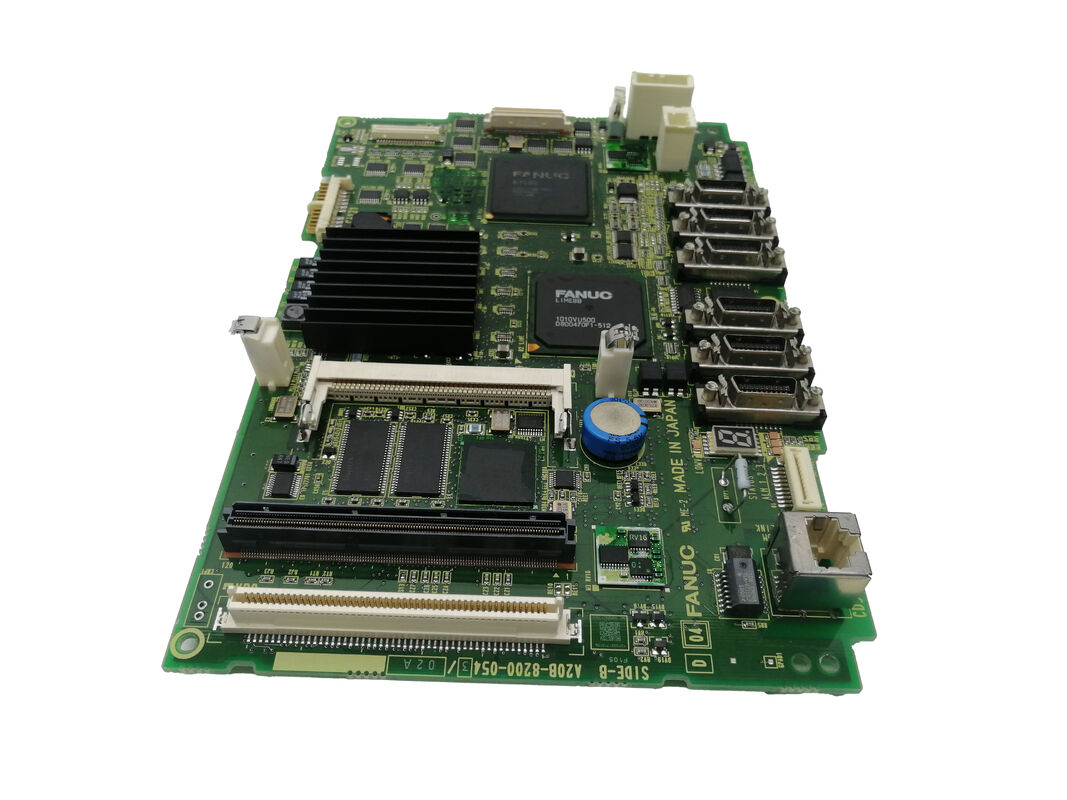

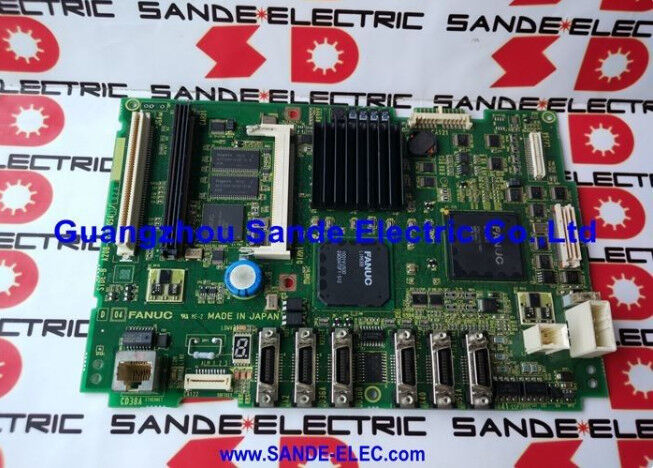

Die FANUC A20B-8200-0849 ist die Hardware-Revision A5 des Hauptboards für FANUC Serie 0i-D CNC-Steuerungen. Innerhalb der Hauptplatinen-Familie A20B-8200 durchlief die 0i-D-Generation sukzessive Hardware-Revisionsstufen, da FANUC die Spezifikationen der Komponenten aktualisierte und die Zuverlässigkeit der Platinen im Laufe der Produktlebensdauer verbesserte.
Die A1-Revision (A20B-8200-0541) war die ursprüngliche.
Die A3 folgte (A20B-8200-0847). Die A5 (A20B-8200-0849) ist die aktuellste Revision in der 0i-D Hauptplatinenlinie und integriert die neuesten Komponentenauswahlen, während sie die vollständige funktionale Kompatibilität mit der 0i-D CNC-Software beibehält.
Die 0i-D ist FANUCs volumenstarke Mainstream-CNC — die Steuerung hinter Hunderttausenden von Drehmaschinen, Bearbeitungszentren, Schleifmaschinen und Multifunktionswerkzeugmaschinen, die von großen Werkzeugmaschinenherstellern in den 2000er und 2010er Jahren produziert wurden.
Jede 0i-D Maschine, unabhängig davon, ob sie eine Zwei-Achsen-Drehmaschine oder ein Vier-Achsen-Bearbeitungszentrum betreibt, ist auf ihr Hauptboard angewiesen, um die CNC-Systemsoftware auszuführen, über FSSB mit Servo-Verstärkern zu kommunizieren, die Spindel über eine serielle Schnittstelle zu steuern, die Maschinen-I/O über I/O Link zu verwalten und das Bedienfeld-Display anzusteuern.
Die A5-Platine erfüllt all diese Funktionen identisch zu den früheren A1- und A3-Revisionen.
Aus Sicht der Maschinensoftware ist kein Unterschied zwischen den Hardware-Revisionen sichtbar. Für den Wartungstechniker ist die Bedeutung der A5 praktisch: Bei der Beschaffung eines Ersatz-Hauptboards für eine 0i-D Maschine ist die A5 die aktuell verfügbare Revision und der geeignete Ersatz für jede frühere 0i-D Hauptplatinen-Revision.
| Parameter | Wert |
|---|---|
| Kompatible CNC | FANUC Serie 0i-D (0i-MD, 0i-TD) |
| Hardware-Revision | A5 (neueste in der 0i-D Hauptplatinen-Serie) |
| Servo-Schnittstelle | FSSB (Fibre-optic Serial Servo Bus) |
| Spindel-Schnittstelle | Serielle Spindel (JA7x-Anschlüsse) |
| Netzwerk | Integrierte Ethernet |
| I/O-Bus | I/O Link (JD51A) |
| Steckmodule | Achsenkarte, FROM/SRAM-Modul, Optionale Karten |
| Ersetzt | A20B-8200-0541 (A1), A20B-8200-0847 (A3) |
| SRAM-Backup erforderlich | Ja — zwingend erforderlich vor dem Austausch |
| Status | Verfügbar — überholt, getestet |
| Herkunft | Japan |
Das Verständnis der Revisionssequenz der A20B-8200 Hauptplatine hilft sowohl bei der Beschaffung als auch bei der Fehlerdiagnose.
A1-Revision (A20B-8200-0541): Die ursprüngliche Hardware der 0i-D Hauptplatine. Gefunden in 0i-D Maschinen, die in den frühen Jahren dieser Steuerungsgeneration produziert wurden.
A3-Revision (A20B-8200-0847): Das Hardware-Update der zweiten Generation. Komponentenänderungen verbesserten die thermische Leistung und die Langzeitzuverlässigkeit.
A5-Revision (A20B-8200-0849): Die aktuelle Hardware-Generation. Repräsentiert FANUCs neueste Komponentenauswahl für die 0i-D Plattform. Die A5 ist der empfohlene Ersatz für alle früheren 0i-D Hauptplatinen-Revisionen.
In allen drei Fällen ist die CNC-Software, die im FROM-Modul geladen ist, identisch, und die Maschinenparameter in SRAM sind direkt kompatibel.
Eine A5-Platine, die in einer Maschine installiert ist, die ursprünglich mit einer A1-Platine ausgestattet war, mit denselben FROM/SRAM-Modulen und Parametern, verhält sich aus Sicht der Maschinensteuerungssoftware genau wie die Originalhardware.
Die Hauptplatine ist die folgenreichste Einzelkomponente in der 0i-D Steuerung. Sie verwaltet:
FSSB Servo-Kommunikation. Alle Servo-Verstärker — ob sie X-, Y-, Z- oder Drehachsen antreiben — kommunizieren mit der Hauptplatine über den FSSB-Glasfaserbus. Positionsbefehle, Geschwindigkeitsrückmeldungen und Servo-Alarmdaten werden über diese Verbindung übertragen.
Ein fehlerhafter FSSB-Schaltkreis auf der Hauptplatine führt beim Einschalten zu sofortigen Achsenalarmcodes.
Serielle Spindel. Der Spindel-Verstärker (Alpha i SPM oder Beta i SPM) empfängt Geschwindigkeitsbefehle und Positionsdaten über die serielle Spindel-Schnittstelle (JA7A-Anschluss).
Spindelorientierung, Synchronisation von starrem Tippen und Cs-Achsen-Steuerung hängen alle von dieser Verbindung ab.
I/O Link. Maschinen-I/O — Endschalter, Türverriegelungen, Werkzeugvoreinsteller, Kühlmittelsteuerungen, Palettenwechsler — werden über den I/O Link seriellen Bus verbunden, der an JD51A auf der Hauptplatine terminiert.
Die I/O Link-Kette erstreckt sich zu verteilten I/O-Modulen rund um die Maschine.
Integrierte Ethernet. Der integrierte Ethernet-Anschluss der 0i-D (für DNC-Betrieb, MTConnect-Datenerfassung oder FOCAS2-Fernüberwachung) ist auf der Hauptplatine integriert.
Für die Standard-Ethernet-Konnektivität ist keine separate Kommunikationsoptionalkarte erforderlich.
Bedienfeld und Anzeige. Die Hauptplatine steuert die MDI-Tastaturschnittstelle und die Display-Ausgabe der CNC über ihren Display-Anschluss und unterstützt die gängigen 7,2-Zoll- und 8,4-Zoll-LCD-Einheiten, die in 0i-D Maschinen verbaut sind.
Der Austausch der A20B-8200-0849 folgt dem Standardverfahren für FANUC 0i-D Hauptplatinen:
Schritt 1 — SRAM-Backup. Vor dem Ausbau der Platine führen Sie ein vollständiges Backup über den CNC-Bootbildschirm aus. Speichern Sie auf einer FANUC-Speicherkarte oder einem PC über RS-232C.
Das Backup erfasst alle Parameter, die PMC-Leiter, die Werkzeugdaten, die Arbeitskoordinaten und die gespeicherten Teileprogramme.
Schritt 2 — Modulinventur. Notieren Sie, welche Steckmodule auf der Originalplatine vorhanden sind.
Diese Module — Achsensteuerkarte, FROM/SRAM-Modul, alle optionalen Karten — werden auf die neue A5-Platine übertragen.
Schritt 3 — Physischer Austausch. Strom ausschalten, auf Kondensatorentladung warten, Module von der Originalplatine entfernen, auf die A5-Platine installieren, die A5-Platine installieren.
Schritt 4 — SRAM-Wiederherstellung. Im Boot-Modus starten, das SRAM-Backup vom Backup-Medium laden. Bestätigen Sie, dass alle Daten vorhanden sind.
Schritt 5 — Funktionsprüfung. Normales Einschalten, überprüfen Sie, ob alle Achsen bereit sind, die Spindel bereit ist, die PMC ausgeführt wird, die I/O-Zustände korrekt sind.
F1: Eine 0i-D Maschine hat die ursprüngliche A1 Hauptplatine (A20B-8200-0541). Kann die A5 (A20B-8200-0849) sie direkt ersetzen?
Ja. Die A5 ist der aktuelle Ersatz für alle früheren 0i-D Hauptplatinen-Revisionen. Alle Steckmodule von der A1-Platine werden direkt auf die A5-Platine installiert.
Die von der A1-Maschine gesicherten SRAM-Daten werden ohne Änderung auf die A5-Platine wiederhergestellt.
Nach der Wiederherstellung arbeitet die Maschine identisch.
F2: Nach der Installation der A20B-8200-0849 zeigt die CNC beim Start einen "SR"-Alarm an. Was bedeutet das?
SR-Serienalarme beim ersten Start nach dem Austausch der Hauptplatine deuten auf Probleme mit den SRAM-Daten hin — entweder war die Wiederherstellung unvollständig, die Backup-Datei ist beschädigt oder der Wiederherstellungsprozess wurde unterbrochen. Versuchen Sie die SRAM-Wiederherstellung erneut über das Boot-Menü.
Wenn die Backup-Datei als gut bestätigt wird und die Wiederherstellung ohne Fehler abgeschlossen wird, sollte der SR-Alarm behoben sein. Wenn vor dem Ausbau der Platine kein Backup erstellt wurde, sind die SRAM-Inhalte auf Werkseinstellungen zurückgesetzt und alle maschinenspezifischen Parameter müssen neu eingegeben werden.
F3: Der FSSB-Alarm erscheint sofort nach der Installation der A20B-8200-0849, obwohl alle Servo-Verstärker eingeschaltet sind. Was sollte zuerst überprüft werden?
Die häufigste Ursache für FSSB-Alarme unmittelbar nach einem Hauptplatinen-Austausch ist ein gestörtes FSSB-Glasfaserkabel. Während der Handhabung der Platine können die Glasfaserkabel an den COP10A-Anschlüssen auf der Hauptplatine locker geworden sein oder am Faserende verschmutzt sein.
Überprüfen Sie jede FSSB-Glasfaserverbindung an der Hauptplatine — stellen Sie sicher, dass jede vollständig eingesetzt und verriegelt ist. Reinigen Sie die Faserendflächen mit einem trockenen, fusselfreien Tuch, wenn Verschmutzungen sichtbar sind.
F4: Kann die A20B-8200-0849 in einer 0i-F Maschine verwendet werden?
Nein. Die 0i-D (A20B-8200 Hauptplatinen-Familie) und die 0i-F (eine andere Hauptplatinen-Familie) sind unterschiedliche Steuerungsgenerationen mit unterschiedlichen Hardware-Architekturen.
Die A20B-8200-0849 ist speziell für die 0i-D Generation. Die 0i-F benötigt ihre eigene Hauptplatine, die nicht mit der 0i-D Hardware kreuzkompatibel ist.
F5: Wie unterscheidet sich die A5 Hardware-Revision von der A1 aus Sicht des Reparaturtechnikers?
Aus funktionaler Sicht gibt es keinen Unterschied — die A5 führt dieselbe Software aus und interagiert auf dieselbe Weise mit derselben Peripheriehardware wie die A1.
Aus physischer Sicht können sich einige Anschlussklemmenpositionen, Komponentenplatzierungen oder geringfügige Platinenlayoutdetails zwischen den Revisionen unterscheiden. Daher sollten Installationsfotos von der ursprünglichen A1-Platine nicht als alleinige Referenz für die A5-Installation verwendet werden — beziehen Sie sich auf die physischen Anschlüsse und ihre Beschriftungen auf der A5-Platine selbst.
Die Kompatibilität von Parametern und Daten ist vollständig: Es sind keine Änderungen an den Maschinenparametern erforderlich, wenn eine A1 durch eine A5 ersetzt wird.
