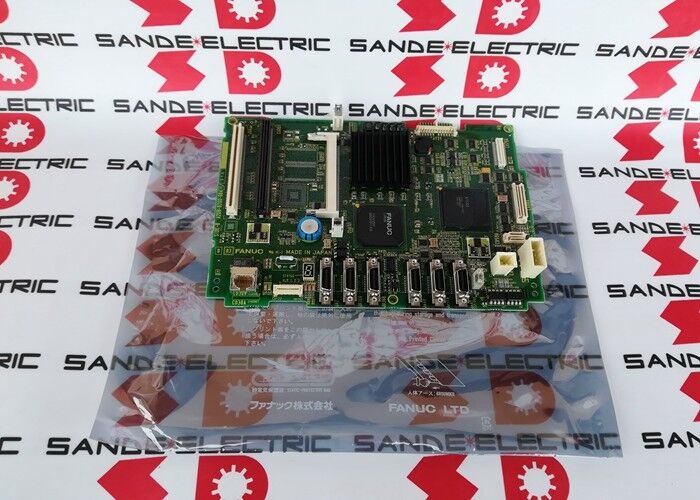

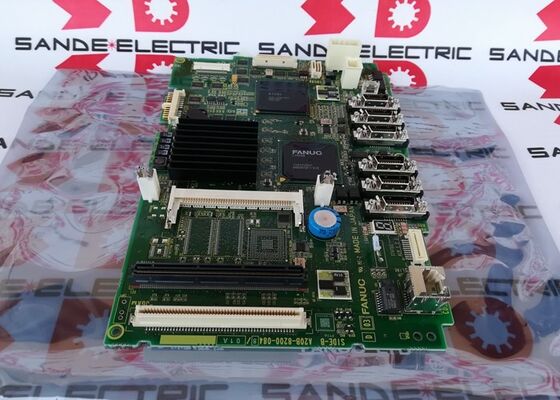

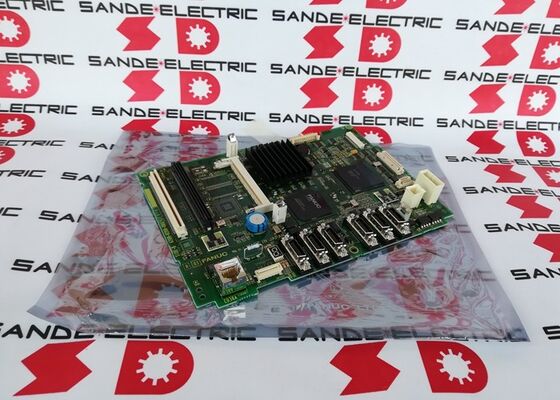

A20B-8200-0848 Fanuc PCB-Board A20B82000848 A2OB-82OO-O848

A20B-8200-0848 FANUC Serie 0i-D Haupt-CPU-Mutterplatte Typ A5U / Zentralsteuerung / Serie A20B-8200

A5U

Die FANUC-Plattform der Serie 0i-D verwendet mehrere Haupt-PCB-Varianten, die jeweils durch eine Typbezeichnung gekennzeichnet sind.

A20B-8200-0847:Hauptplatte Typ A3 die Hauptplatte der Standardkonfiguration für 0i-D-Systeme (anders in dieser Serie beschrieben).

A20B-8200-0848 (diese Tafel):Typ A5U Haupt-PCB

Die Bezeichnung "A5U" spiegelt eine spezifische Hardware-Konfiguration wider, die zusätzliche Steckverbinder, erweiterte Optionsmöglichkeiten oder aktualisierte Komponentenspezifikationen im Vergleich zum A3-Typ enthält.Beide dienen der Serie 0i-D, aber der A5U bietet zusätzliche Fähigkeiten oder Konnektivität für vollwertigere 0i-D-Konfigurationen.

Wichtige Produktinformationen

0i-D Hauptbrett ¢ Systemintegrationszentrum

Die A20B-8200-0848 dient als zentrale Integrationsplatine für das 0i-D CNC-System. Alle Funktionsmodule sind mit dieser Platine verbunden:

Schnittstelle des CPU-Moduls:Die 0i-D-CPU-Prozessorkarte steckt in die Hauptplatine. Die CPU-Karte liefert die Verarbeitungsmaschine; die Hauptplatine liefert den Bus-Backbone, der die CPU mit dem Rest des Systems verbindet.

Schnittstellen für Speichermodule:FROM-Module (CNC-Systemsoftware) und SRAM-Module (Parameter und Programme) werden an definierte Positionen auf der Hauptplatine angeschlossen.

Servo-Schnittstelle:Die FSSB-Servo-Kommunikation verbindet sich von der Hauptplatine mit den Alpha-i-Servoantrieben, der Befehlsstellung und dem Empfang von Feedback für alle gesteuerten Achsen.

E/A Verbindung:Der I/O-Link-Bus stammt von der Hauptplatine und verbindet sich mit den Bedienplatinen und den Maschinen-E/A-Einheiten im gesamten elektrischen Maschinensystem.

Kommunikationsschnittstellen:Die eingebettete Ethernet, serielle RS-232C und andere auf der A5U-Variante verfügbare Kommunikationsoptionen ermöglichen es dem 0i-D, sich mit Produktionsnetzwerken, DNC-Systemen und Fabrikdatenerfassungssystemen zu verbinden.

Anwendungsszenarien

0i-D CNC A5U Hauptplattenfehler:Ein FANUC 0i-D-Bearbeitungszentrum oder ein Drehzentrum mit einer A5U-Hauptplattenkonfiguration entwickelt Systemausfälle auf CNC-Ebene. Nach SRAM-Backup wird der A20B-8200-0848 ersetzt.SRAM-Daten werden wiederhergestellt und die CNC kehrt zum normalen Betrieb zurück.

0i-D-Steuerung:Ein 0i-D-CNC-System mit verlängerter Betriebszeit wird einem geplanten Ersatz der Hauptplatine unterzogen.

Häufig gestellte Fragen

F1: Was ist die Typbezeichnung "A5U" auf A20B-8200-0848?

"A5U" ist die Hardware-Typkennung für diese spezifische Haupt-PCB-Variante innerhalb der FANUC 0i-D-Plattform.FANUC verwendet diese Bezeichnungen, um verschiedene Konfigurationen von Hauptplatten zu unterscheiden Der Typ A5U befindet sich über dem Typ A3 (A20B-8200-0847) in der 0i-D-Hauptplattenfamilie.

F2: Kann A20B-8200-0848 (A5U) direkt A20B-8200-0847 (A3) ersetzen?

Dies sind unterschiedliche Typbezeichnungen (A5U vs. A3) innerhalb derselben 0i-D-Plattform.Wenn die Verdrahtung der Maschine für die Anschlüsse des Typs A3 konzipiert wurde, kann die Anbringung eines A5U mit zusätzlichen angeschlossenen Steckverbinden keine Schäden verursachen, aber die zusätzlichen Steckverbinder bleiben unbenutzt.

F3: Müssen SRAM-Daten gesichert werden, bevor A20B-8200-0848 ersetzt wird?

Ja. Alle CNC-Parameter, PMC-Programme, Bauteilprogramme und Werkzeugdaten müssen vor dem Austausch der Hauptplatine gesichert werden. Nach dem Einbau der A20B-8200-0848 müssen diese Daten aus dem Backup neu geladen werden.Das Versäumnis der Sicherung führt zu einem dauerhaften Datenverlust.

F4: Was ist die "Vollbevölkerung" für A20B-8200-0848?

Einige 0i-D-Hauptplatten werden mit allen optionalen Anschlüssen und Komponenten geliefert; andere sind grundlegende Konfigurationen.Wenn die installierte A20B-8200-0848 voll ausgefüllt war (e(z. B. mit Ethernet, zusätzlichen I/O-Link oder Kommunikationsschnittstellen), sollte der Ersatz dieser Konfiguration entsprechen – bestätigen Sie dies aus der Verkabelungs- und Hardwaredokumentation der spezifischen Maschine.

F5: Wie unterscheidet sich A20B-8200-0848 von den 0i-C-Hauptplatten?

Die 0i-C-Generation verwendet A20B-8100-Serie Hauptplatten. Die 0i-D-Generation verwendet A20B-8200-Serie Hauptplatten.Die beiden Generationen haben unterschiedliche Hardware-Architekturen.Die 0i-D (A20B-8200-Serie) brachte eine aktualisierte Prozessor-Architektur, erweiterte I/O-Konnektivität und verbesserte Servo-Leistung im Vergleich zur 0i-C-Generation.
