FANUC A20B-8200-0843 | 0i-D Hauptplatine A3U — FANUC 0i-Modell D CNC-Hauptsteuerplatine

Das Herzstück des 0i-D Controllers

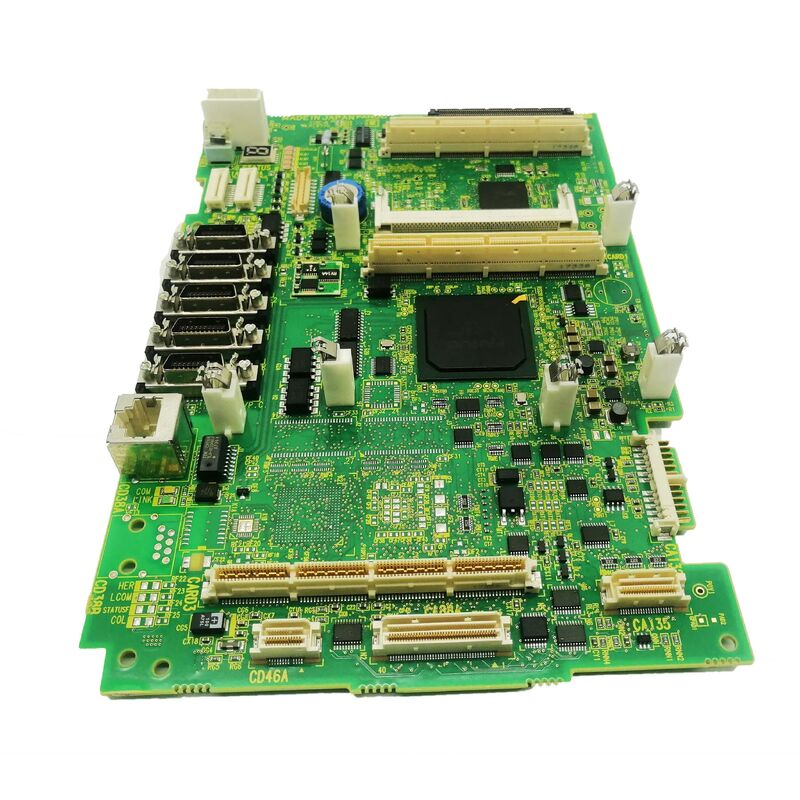

Die A20B-8200-0843 ist die A3U-Variante der Hauptplatine für FANUCs 0i-Modell D CNC — die Platine im Zentrum des 0i-D Steuerungssystems, die seine Verarbeitungsleistung, PMC-Spezifikation, Funktionsumfang und Hardware-Revision definiert. In FANUCs modularer CNC-Architektur ist die Hauptplatine die Plattformplatine: Sie bestimmt, welche Peripherieplatinen, Speichermodule und Kommunikationsoptionen in dieser Controller-Konfiguration kombiniert werden können.

Die Bezeichnung A3U identifiziert eine spezifische Hardware-Revision und Feature-Konfiguration innerhalb der 0i-D Hauptplatinenfamilie. FANUCs 0i-Modell D Plattform umfasst mehrere CNC-Varianten — 0i-TD (Drehen), 0i-MD (Bearbeitungszentrum) und 0i-Mate-D — und jede kann eine spezifische Hauptplatinenvariante verwenden, die auf ihre Achsanzahl, PMC-Spezifikation und verfügbaren Optionssteckplätze abgestimmt ist. Die 40B0

PMC und die Hardware-ID 0043B, die mit dieser Platine verbunden sind, helfen bei der Bestätigung der spezifischen Konfiguration bei der Querverweisung während der Ersatzplanung.

USB-Fähigkeit wird in Service-Listen als Merkmal dieser Platine aufgeführt — relevant für Programmübertragung, Datensicherung und Firmware-Updates vor Ort in 0i-D Systemen.

Wichtige Spezifikationen

Ersatz — Firmware vor der Installation bestätigen

Im Gegensatz zu passiven Schnittstellenplatinen oder Backplane-PCBs ist die Hauptplatine eng mit der installierten Firmware verbunden. Service-Kanäle für A20B-8200-0843 weisen darauf hin, dass eine Bestätigung der Firmware oder Serie vor dem Einbau eines Ersatzgeräts erforderlich sein kann — eine Hauptplatine mit anderer Firmware als die konfigurierte Version der installierten CNC kann Achsenparameter-Fehlanpassungen, PMC-Inkompatibilitäten oder Unterschiede im Funktionsumfang verursachen, die zusätzliche Einrichtung erfordern, bevor die Maschine korrekt läuft.

Vor der Bestellung:

• Bestätigen Sie A20B-8200-0843 und die A3U-Revision auf dem Etikett der installierten Platine
• Notieren Sie die Firmware-Version auf dem Systeminformationsbildschirm der CNC (SYSTEM-Taste, MDI-Panel)
• Bestätigen Sie, dass die Maschine 0i-TD oder 0i-MD ist und die PMC-Spezifikation mit 40B0 übereinstimmt

Die Hauptplatine selbst speichert keine CNC-Parameter — diese befinden sich in den SRAM/FROM-Speichermodulen. Ein gleichwertiger Ersatz der Hauptplatine erfordert keine erneute Eingabe von Parametern, wenn die Speichermodule beibehalten und ungestört bleiben. Eine Firmware-Ladung im BOOT-Bildschirm kann erforderlich sein, wenn die Ersatzplatine eine andere Softwareversion enthält

FAQ

F1: Was ist die A20B-8200-0843 und was bedeutet A3U?

Es ist die Hauptplatine für FANUCs 0i-Modell D CNC — die zentrale Steuerplatine für 0i-TD (Drehen) und 0i-MD (Bearbeitungszentrum) Systeme. A3U identifiziert die spezifische Hardware-Revision und Feature-Konfiguration dieser Hauptplatinenvariante innerhalb der 0i-D Familie. Die Bezeichnung ist wichtig, da verschiedene A3x-Varianten unterschiedliche 0i-D Konfigurationen bedienen und nicht austauschbar sind.

F2: Erfordert der Austausch der Hauptplatine die erneute Eingabe von CNC-Parametern?

Nicht bei einem gleichwertigen Ersatz, wenn die SRAM- und FROM-Speichermodule beibehalten werden. CNC-Parameter, Werkzeugkorrekturen und Programme werden in den Speichermodulen gespeichert, nicht auf der Hauptplatine. Wenn die Ersatzplatine jedoch eine andere Firmware-Version als die installierte Steuerung enthält, kann eine Firmware-Ladung über den BOOT-Bildschirm vor dem normalen Betrieb erforderlich sein. Bestätigen Sie die Firmware-Kompatibilität vor der Installation.

F3: Was sind die 40B0 PMC und 0043B Identifikatoren?

40B0 identifiziert die in diese Hauptplatine integrierte PMC (Programmable Machine Controller) Spezifikation — die PMC-Leiter-Ausführungskapazität, Schrittanzahl und E/A-Adressbereich. 0043B ist die Hardware-ID, die diese spezifische Platinenkonfiguration unterscheidet. Diese Details helfen bei der Querverweisung des richtigen Ersatzes, wenn mehrere A20B-8200-Varianten existieren und das Platinenetikett schwer zu lesen ist.

F4: Kann die A20B-8200-0843 in einem 0i-MF (neuere 0i-Generation) System funktionieren?

Die A20B-8200-0843 ist für die 0i-D Plattform konzipiert. Die 0i-MF ist eine spätere Hardware-Generation, die typischerweise eine andere Hauptplatinenserie verwendet. Der Einbau einer 0i-D Hauptplatine in ein 0i-MF System erfordert die Bestätigung der Firmware- und Hardware-Kompatibilität — dies ist kein einfacher Austausch. Bestätigen Sie dies mit einer FANUC Service-Ressource, bevor Sie einen generationsübergreifenden Einbau versuchen.

F5: Woher stammt die A20B-8200-0843?

Über den FANUC 0i-D Aftermarket — CNC-Hauptplatinen-Spezialisten und Händler für ältere FANUC CNC-Teile. Bestätigen Sie die A3U-Bezeichnung und fordern Sie vor dem Kauf Informationen zur Firmware-Version an, die auf der Ersatzplatine geladen ist. Bei einigen Lieferanten sind möglicherweise Kern-Austauschprogramme verfügbar, die eine Gutschrift für die zurückgegebene defekte Platine ermöglichen.
