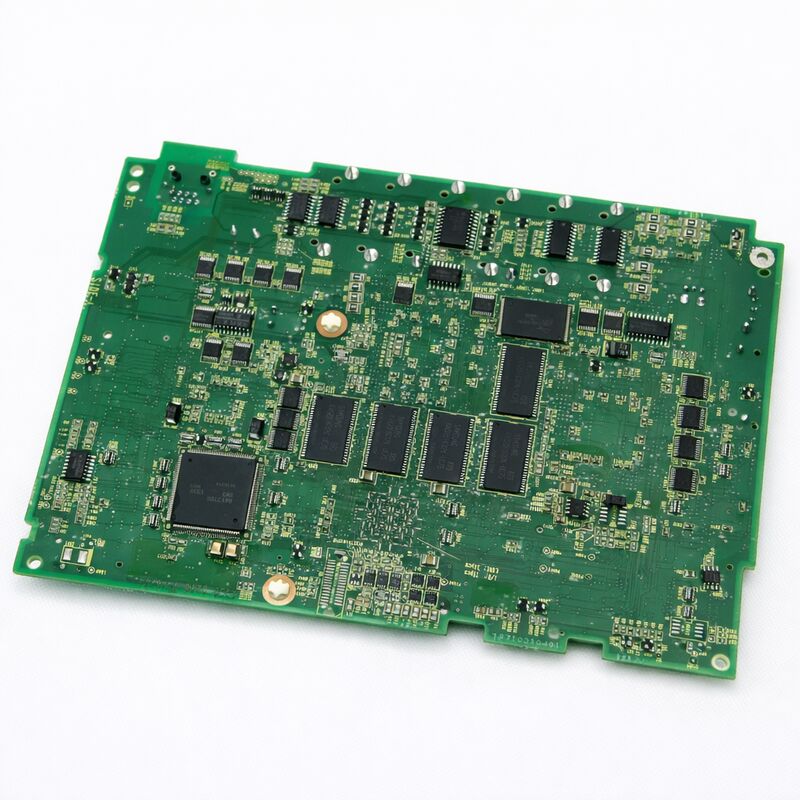

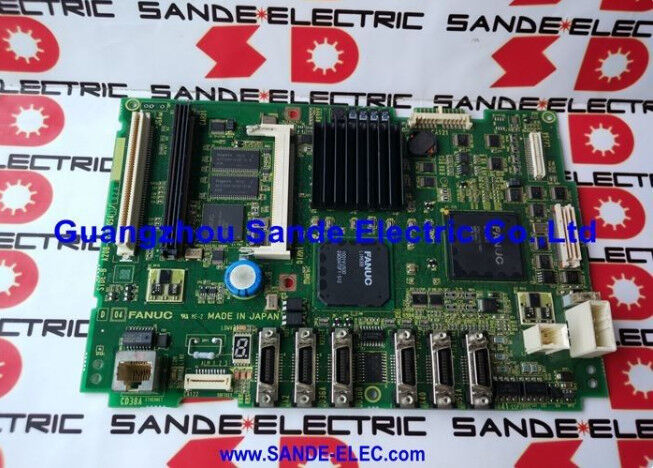

A20B-8200-0541 Fanuc Leiterplatte A20B82000541 A2OB-82OO-O54I
  • A20B-8200-0541 Fanuc Leiterplatte A20B82000541 A2OB-82OO-O54I
A20B-8200-0541 Fanuc Leiterplatte A20B82000541 A2OB-82OO-O54I

A20B-8200-0541 Fanuc Leiterplatte A20B82000541 A2OB-82OO-O54I

Herkunftsort Japan
Markenname FANUC
Zertifizierung CE ROHS
Modellnummer A20B-8200-0541
Produktdetails
Zustand:
Neu / gebraucht
Artikel-Nr.:
A20B-8200-0541
Herkunft:
Japan
Zertifikat:
CE
Hervorheben:

A20B-Lüfter-Leiterplatte

,

a20b CNC-Leiterplatte

,

Leiterplatten-CNC-Leiterplatte

Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Stk
Verpackung Informationen
Originalverpackung
Lieferzeit
0-3 Tage
Zahlungsbedingungen
T/T, Paypal, Western Union
Versorgungsmaterial-Fähigkeit
100 Stück/Tag
Produktbeschreibung
FANUC A20B-8200-0541 Platine A20B82000541 A2OB-82OO-O54I
FANUC A20B-8200-0541 | Serie 0i-D Hauptplatine A1
Zentrale Steuerplatine für 0i-TD / 0i-MD CNC-Steuerungen, A20B-8200 Serie, Herkunft Japan
Übersicht
Die FANUC A20B-8200-0541 ist die Hauptplatine der A1-Generation für CNC-Steuerungen der Serie 0i-D. Die 0i-D ist FANUCs Mainstream-CNC-System der mittleren Preisklasse, das für Produktionswerkzeugmaschinen entwickelt wurde und das größte Segment der weltweit installierten CNC-Basis ausmacht. Dazu gehören Drehmaschinen mit zwei oder drei Achsen, Bearbeitungszentren mit drei oder vier Achsen, kompakte Dreh-Fräszentren und Standalone-Schleifmaschinen.
Die Bezeichnung A1 steht für die ursprüngliche Hardware-Generation der 0i-D Hauptplatine. FANUC führte nachfolgende Hardware-Revisionen A3 und A5 ein, als Komponentenverbesserungen verfügbar wurden. Aus Software-Sicht laufen alle Hardware-Revisionen mit derselben 0i-D Software und erzeugen dasselbe CNC-Verhalten. Für den Ersatz von Ersatzteilen ist die A1-Platine die richtige Wahl für Maschinen, die ursprünglich mit A1-Hardware ausgestattet waren.
Wichtige Spezifikationen
Kompatible CNC FANUC Serie 0i-D (0i-MD, 0i-TD)
Hardware-Revision A1
Servo-Schnittstelle FSSB (Fibre-optic Serial Servo Bus)
Spindel-Schnittstelle Serielle Spindel (JA7x)
Netzwerk Integrierte Ethernet-Schnittstelle
E/A-Bus I/O Link
Steckmodule Achskarte, FROM/SRAM, Optionskarten
SRAM-Backup erforderlich Ja — vor dem Austausch
Status Verfügbar — überholt, getestet
Herkunft Japan
0i-D Architektur — Was die Hauptplatine verwaltet
Die 0i-D verwendet eine integrierte Platinenarchitektur, die fast alle Steuerungsfunktionen auf einer einzigen Hauptplatine konsolidiert, im Gegensatz zu früheren FANUC-Generationen, die Funktionen auf mehrere Platinen in großen Racks verteilten.
  • FSSB Servo-Kommunikation: Die optische FSSB-Schaltung der Hauptplatine kommuniziert über schnelle serielle Glasfaserverbindungen mit allen Servo-Verstärkern und überträgt gleichzeitig Positionsbefehle, Geschwindigkeitsbefehle und Rückmeldedaten für jede Servoachse.
  • Serielle Spindel-Schnittstelle: Der Spindel-Verstärker kommuniziert über eine serielle Spindelverbindung (JA7A-Anschluss) mit der Hauptplatine und überträgt Geschwindigkeitsbefehle, Spindelorientierungsanforderungen und Rückmeldedaten.
  • Integrierte Ethernet-Schnittstelle: Der integrierte Ethernet-Anschluss unterstützt DNC-Operationen, MTConnect-Konnektivität und CNC-Webserver-Funktionen, ohne dass separate Kommunikationskarten erforderlich sind.
  • I/O Link: Verwaltet die E/A-Signale der Werkzeugmaschine, einschließlich Endschaltern, Werkzeugvoreinstellgeräten, Türverriegelungssignalen und Kühlmittelsteuerungen über den seriellen I/O Link-Bus, der mit verteilten E/A-Modulen verbunden ist.
Austauschverfahren — Wichtige Schritte
  1. SRAM-Backup: Sichern Sie vor dem Ausbau der Platine alle SRAM-Daten über den CNC-Bootbildschirm, um Parameter, PMC-Leiterprogramme, Werkzeug-Offset-Daten, Arbeitskoordinatensysteme und gespeicherte Teileprogramme zu erfassen.
  2. Modul-Inventur: Dokumentieren Sie alle auf der Originalplatine installierten Steckmodule (Achsensteuerkarte, FROM/SRAM-Modul, Optionsmodule) für die Übertragung auf die Ersatzplatine.
  3. Physischer Austausch: Schalten Sie das Gerät aus, warten Sie auf die Entladung der Kondensatoren, erden Sie sich, entfernen Sie die Module von der Originalplatine, installieren Sie sie auf der Ersatzplatine und installieren Sie dann die Ersatzplatine.
  4. SRAM-Wiederherstellung: Schalten Sie im Boot-Modus ein und laden Sie das SRAM-Backup von der Speicherkarte oder dem PC, und bestätigen Sie die erfolgreiche Datenladung.
  5. Funktionale Verifizierung: Schalten Sie auf normalen Betrieb und überprüfen Sie, ob alle Achsen reagieren, die Spindel bereit ist, die PMC-Ausführung und die korrekten E/A-Zustände.
Häufig gestellte Fragen
F1: Nach dem Austausch der A20B-8200-0541 zeigt die CNC beim Start einen Systemalarm der "900er Serie" an. Was bedeutet das?
Systemalarme der 900er Serie deuten typischerweise auf Fehler in der Hardwarekonfiguration nach dem Austausch der Hauptplatine hin. Überprüfen Sie, ob die Steckmodule vollständig eingerastet sind, und versuchen Sie erneut, die SRAM-Wiederherstellungsprozedur im Boot-Modus durchzuführen. Wenn der Alarm weiterhin besteht, schlagen Sie die spezifische Alarmnummer im Wartungshandbuch der FANUC Serie 0i-D (B-64305EN) nach.
F2: Kann die A20B-8200-0541 (A1-Revision) durch eine spätere A3- oder A5-Revision der Hauptplatine ersetzt werden?
Spätere Hardware-Revisionen (A20B-8200-0847 für A3, A20B-8200-0849 für A5) sind funktionell kompatible Ersatzteile für die A1-Platine in 0i-D Maschinen. Die SRAM-Datensicherungs- und Wiederherstellungsprozedur bleibt identisch. Bestätigen Sie die Kompatibilität mit Ihrem Ersatzteilhändler bezüglich der spezifischen Revision und der Maschinensteuerung/Softwareversion.
F3: Die 0i-D Maschine zeigt sofort nach dem Austausch der Hauptplatine einen "FSSB-Alarm" an. Alle Servo-Verstärker sind mit Strom versorgt. Was sollte überprüft werden?
FSSB-Alarme nach dem Austausch der Platine deuten typischerweise auf getrennte oder verschmutzte FSSB-Glasfaserverbindungen hin. Überprüfen Sie jede FSSB-Glasfaserverbindung sowohl an der Hauptplatine (COP10A-Anschlüsse) als auch an den Verstärkern, stellen Sie eine vollständige Steckverbindung und ein korrektes Einrasten sicher. Reinigen Sie die Glasfaserenden mit einem trockenen, fusselfreien Tuch, wenn Verschmutzungen sichtbar sind.
F4: Dies ist eine 0i-TD (Drehmaschine). Funktioniert die A20B-8200-0541 sowohl für 0i-TD als auch für 0i-MD Konfigurationen?
Die Hauptplatinen-Hardware A20B-8200-0541 ist für beide Konfigurationen, 0i-TD und 0i-MD, gleich. Der funktionale Unterschied liegt in der CNC-Steuerungssoftware, die im FROM-Modul gespeichert ist, und den Parametereinstellungen im SRAM. Stellen Sie sicher, dass das FROM/SRAM-Modul die korrekte Konfigurationssoftware für Ihre Anwendung enthält.
F5: Wie lange dauert der vollständige SRAM-Backup- und Wiederherstellungsprozess für eine typische 0i-D Maschine?
Für typische Produktionsmaschinen mit moderat großen PMCs und mehreren gespeicherten Programmen dauern Backup-Operationen 3-10 Minuten und Wiederherstellungsoperationen ähnlich lange. Die Datenverifizierung dauert zusätzlich 5-15 Minuten. Die gesamte Backup/Restore-Zeit liegt typischerweise zwischen 20 und 40 Minuten für vorbereitete Techniker, die bekannte, funktionierende Speicherkarten verwenden.
