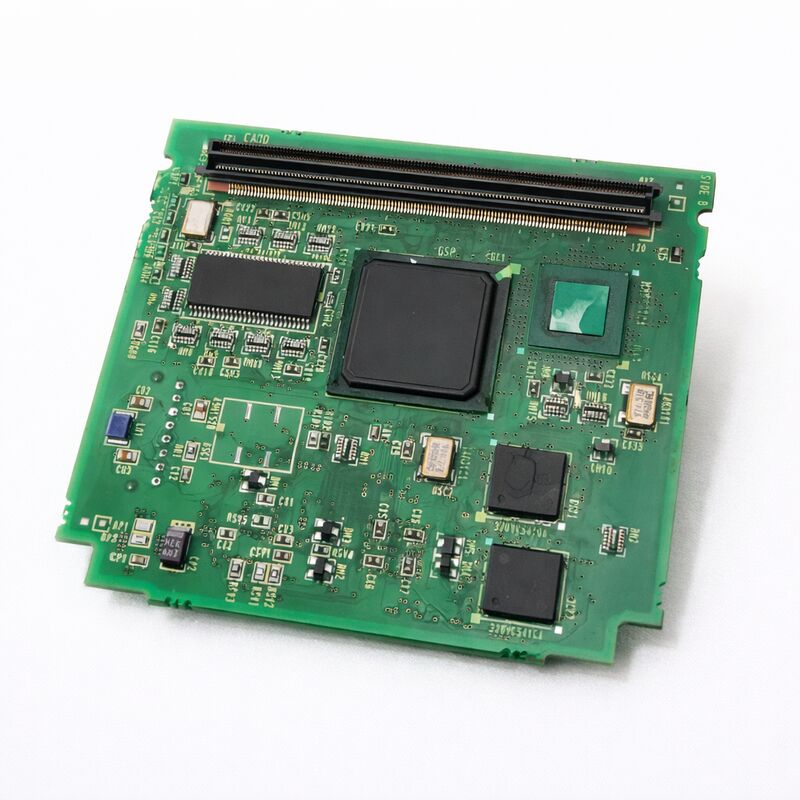

A20B-8200-0360 Fanuc Leiterplatte A20B82000360 A2OB-82OO-O36O

FANUC A20B-8200-0360 -- Vierachs-Servo-Steuerungsmodul -- FANUC 0i-C

4-Achsen-Servo-Steuerung in der 0i-C-Plattform

The A20B-8200-0360 is the 4-axis servo control module for FANUC's 0i-C CNC platform — the PCB that handles servo axis command output and feedback processing for up to four controlled axes within the 0i-C control unitIn der internen Architektur des 0i-C befindet sich dieses Modul zwischen dem Haupt-CPU-Board und dem Servoverstärkersystem:Es verarbeitet Bewegungsbefehle von der CNC-Interpolation und verwaltet die Servo-Kommunikationsschnittstelle zum Antriebssystem.

Die Vierachsenbezeichnung definiert die Funktionsfähigkeit des Moduls und ist der primäre Kompatibilitätskontrollpunkt für den Austausch. A different servo module with a different axis count — such as a 2-axis or 3-axis variant within the same A20B-8200 family — serves a different position in the control's axis architecture and cannot substitute without CNC configuration changes. Bestätigen Sie, dass das installierte Modul eine 4-Achse auf seinem Etikett angibt, bevor Sie einen Ersatz beschaffen.

Schlüsselmerkmale

0i-C Kontext

Die FANUC 0i-C war die kompakte CNC-Plattform von FANUC für die Generation, die vollständig digitale Servo mit FSSB-Kommunikation in einem kostengünstigen Paket für kleine bis mittlere CNC-Werkzeugmaschinen einführte.Die 0i-C-Steuerungshardware findet sich noch in einer großen Anzahl aktiver CNC-Drehmaschinen., Bearbeitungszentren und Mühlmaschinen, die in den 2000er und frühen 2010er Jahren hergestellt wurden.

Wenn das Servomodul in einem 0i-C einen Fehler entwickelt,die betroffenen Achsen verlieren die Kontrolle .

Firmware-Anmerkung

In den Service-Listen für die A20B-8200-0360 wird darauf hingewiesen, dass Firmware- oder Serienauswahl für den Austausch relevant sein kann.Das Modul kann Firmware mitbringen, die spezifisch für die 0i-C-Plattformrevision oder die Achsenkonfiguration ist.Bevor ein Ersatzteil montiert wird, muss mit dem Lieferanten bestätigt werden, ob die Firmware des Moduls mit der spezifischen 0i-C-Steuerungsversion im Gerät kompatibel ist.

Dies ist besonders relevant, wenn die Maschine seit dem ursprünglichen Aufbau eine Softwareaktualisierung durchlaufen hat.

Häufig gestellte Fragen

F1: Was bedeutet die Vierachsenbezeichnung in der Praxis?

Dies bedeutet, dass dieses Modul die Servo-Kommunikation für vier Maschinenachsen gleichzeitig steuert.und eine vierte Achse (z. B. vierte lineare oder rotierende Achse)Das Modul übernimmt die Verteilung der Achsenbefehle und die Positionsrückkopplung für alle vier gleichzeitig.Eine andere Achsenzahlvariante der A20B-8200-Serie ist ohne Änderungen der CNC-Achsenkonfiguration nicht ersetzbar..

F2: Welche Symptome zeigen, dass dieses Modul versagt hat?

Servo- oder FSSB-Kommunikationswarnsignale, die mehrere Achsen gleichzeitig betreffen, insbesondere alle vier Achsen, die durch dieses Modul verlaufen, ist das charakteristische Fehlermuster.Wenn eine Achse fehlerhaft ist, während andere normal bleibenBei einem Anschluss an die elektrische Anlage ist der Fehler eher im Verstärker-, Motor- oder Encoderkabel der spezifischen Achse zu beobachten.

F3: Erfordert der A20B-8200-0360-Austausch Änderungen der CNC-Parameter?

Für einen gleichwertigen 4-Achsen-Ersatz mit passender Firmware,Normalerweise werden keine Achsenparameteränderungen erforderlich Servoparameter und Motortyp-Einstellungen werden im SRAM-Speicher der CNC gespeichert und durch den Modulwechsel unberührt. Wenn der Ersatz eine andere Firmware-Revision enthält, können zusätzliche Inbetriebnahme Schritte erforderlich sein. Überprüfen Sie die Firmware-Kompatibilität mit dem Lieferanten vor der Installation.

F4: Können A20B-8200-Varianten mit unterschiedlichen Achsenzahlen als Ersatz verwendet werden?

Die A20B-8200-Familie umfasst Servo-Steuerungsmodule mit unterschiedlichen Achsenkapazitäten für verschiedene 0i-C-Konfigurationen.Die Ersetzung eines Moduls mit einer anderen Achsenzahl ändert die Achsenverlegung der Steuerung und erfordert eine Umkonfiguration der CNC-Achsenparameter . Immer die 4-Achsen-Spezifikation entsprechen und bestätigen Sie die vollständige Teilnummer A20B-8200-0360.

F5: Woher stammt die A20B-8200-0360?

Über den FANUC 0i-C CNC-Abweichermarkt 0i-C-Servomodulespezialisten und FANUC CNC-Teilhändler.Bestätigen Sie die vollständige Teilnummer und bitten Sie den Lieferanten, die Firmware-Kompatibilität mit der spezifischen 0i-C-Revision in der Maschine zu überprüfen. Eine ESD-sichere Handhabung ist während der Installation erforderlich.
