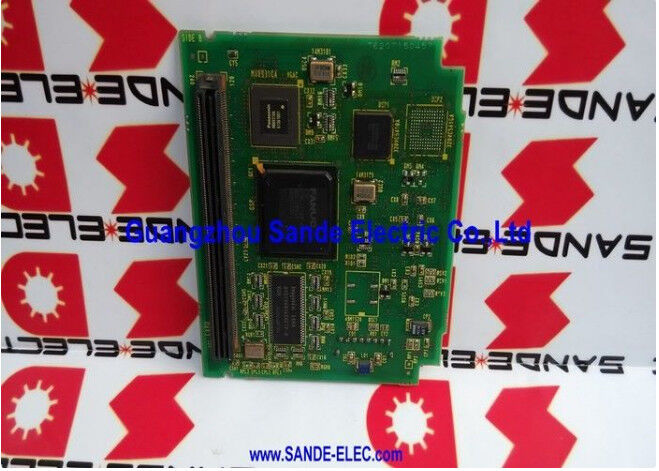

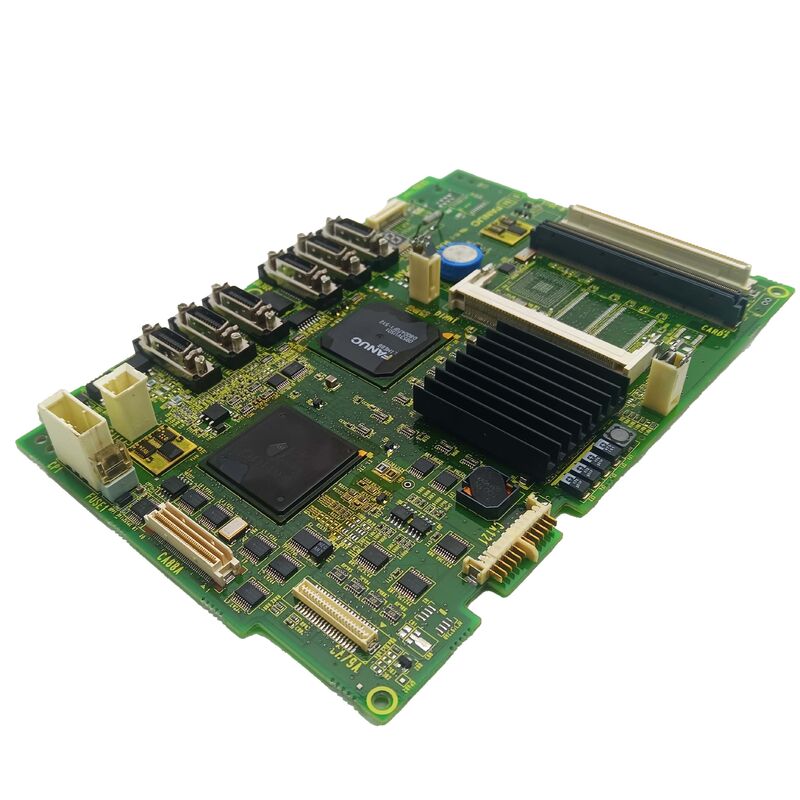

A20B-8200-0011 Fanuc Leiterplatte A20B82000011 A2OB-82OO-OOII

FANUC A20B-8200-0011∙ Haupt-CPU Graphische Display-Steuerung PCB A20B-8200 Serie, Master CNC Display Controller, Querschnitt A350-8200-T018, Japanische Herkunft

Übersicht

DieFANUC A20B-8200-0011ist eine Platine mit einer Rolle, die leicht von ihrem Namen unterschätzt werden kann. "graphische Anzeige Steuerung PCB" klingt sekundär, aber in einer funktionierenden CNC-Maschine,Eine fehlerhafte Anzeige ist tatsächlich eine Maschine, die nicht betrieben werden kann.

Der Bediener kann die Achsenpositionen nicht sehen, keine Alarmmeldungen lesen, keine Programme navigieren, keine Spindelgeschwindigkeit oder Überschreitung der Zufuhr überprüfen.eine Maschine mit einem leeren oder beschädigten Bildschirm ist nicht mehr in Produktion.

The A20B-8200-0011 is the master board in the display processing chain — the board that has both CPU capability (to process display data) and graphic control capability (to coordinate subordinate display modules).

Bei früheren FANUC CNC-Generationen wurden Grafikfunktionen typischerweise von separaten, speziellen Grafikunterplatinen ohne eigene CPU-Funktion verarbeitet.Die A20B-8200-Generation stellt den Schritt von FANUC in Richtung integrierter Display-Control-Hardware dar, wodurch die CPU-Informationen direkt auf die Grafikplatine selbst platziert werden.

The cross-reference number A350-8200-T018 appears in FANUC's parts documentation alongside the primary A20B-8200-0011 part number — these two numbers refer to the same physical board and are interchangeable when searching parts catalogues.

Die Verfügbarkeit beider Referenznummern vereinfacht die Beschaffung von Teilen, da einige FANUC-Dokumentationen und Teilsysteme eine Bezeichnung verwenden, während andere die andere verwenden.

Schlüsselmerkmale

Was "Haupt-CPU-Grafik" in der Praxis bedeutet

Die Beschreibung dieser Platine als "Main CPU Graphic" bezieht sich auf ihr Dual-Funktion-Design in der Display-Architektur von FANUC.Es gibt typischerweise eine Hierarchie: die Hauptgrafik-CPU-Board (wie die A20B-8200-0011) erhält hochwertige Anzeigendaten vom Steuerprozessor der CNC und interpretiert, welche Bildschirmelemente dargestellt werden müssen,und verteilt Rendering-Befehle an die subgraphischen Module, die bestimmte Teile der Anzeige-Ausgabe verarbeiten.

Diese Master-Controller-Architektur dient einem praktischen Zweck.

Der CNC-Hauptsteuerungsprozessor hat genug zu tun, um Servo-Schleifen zu verwalten, Interpolation auszuführen, die PMC-Leiterlogik zu scannen,und Monitoring-Systemstatus .

Die Display-CPU auf der A20B-8200-0011 übernimmt die kontinuierliche Aufgabe, den Bildschirm des Bedieners mit aktuellen Daten auf dem neuesten Stand zu halten, unabhängig davon, ob die Hauptsteuerungsprozessor beschäftigt ist.

Wenn diese Platine ausfällt, hängen die Konsequenzen davon ab, welche ihrer Funktionen zuerst ausfällt.mit einer Breite von mehr als 20 mm,Wenn die grafische Steuerungsfunktion ausfällt, können verschlüsselte Daten oder nur teilweise Inhalte angezeigt werden.

Wenn der Wartungstechniker weiß, welche Art von Ausfall aufgetreten ist, kann er die Prioritäten für eine vollständige Leerbildschirmvorstellung direkt auf die A20B-8200-001 verweisen.Während ein teilweise beschädigtes Display entweder dieses Board oder ein Sub-Grafikmodul anzeigen kann.

Anzeige Fehlerdiagnose Isolierung der A20B-8200-0011

Die Diagnose eines CNC-Displayfehlers erfordert die Arbeit durch die Signalkette vom CNC-Hauptsteuerungsprozessor bis zum Bildschirm:

Schritt eins:Bestätigen Sie, ob die anderen Funktionen der CNC in Betrieb sind. Wenn Achsen auf Jogge-Befehle reagieren (auch ohne das Display zu sehen), startet die Spindel und die PMC führt Maschinenfunktionen aus.die Steuerungseite funktioniert. Der Fehler liegt in der Anzeigekette..

Schritt 2:Überprüfen Sie die Stromversorgung und Hintergrundbeleuchtung des Display-Geräts (für LCD-Bildschirme). Ein Bildschirm, der dunkel ist, aber eine warme Hintergrundbeleuchtung aufweist, wird eingeschaltet, wenn auch bei richtiger Hintergrundbeleuchtung kein Bild angezeigt wird.die Anzeigeelektronik oder das Signal der Anzeigetafel sind defekt.

Schritt 3:Wenn beim Einschalten normalerweise ein Testbildschirm oder eine Starteinweisung angezeigt wird und nichts angezeigt wird, hat der A20B-8200-0011 seine Anzeigeausgabe nicht initialisiert.Das ist das Muster, das wahrscheinlich auf die Haupt-CPU-Grafikkarte zeigt..

Schritt 4:Wenn einige Bildschirmelemente korrekt angezeigt werden (z. B. Softkey-Etiketten), andere Bereiche jedoch leer oder beschädigt sind,Die Fehlerquelle kann nicht die Haupt-CPU-Grafikkarte sein, sondern das Sub-Grafikmodul, das den betroffenen Anzeigebereich verwaltet..

Keine Datenverlust beim Ersetzen der Anzeigetafel

Einer der beruhigenden Aspekte des A20B-8200-0011-Ersatzes ist, dass diese Tafel keine maschinenspezifischen Daten enthält.keine Werkzeugverschiebungen in der Grafikbildschirmsteuerung gespeichert.

Alle diese Daten befinden sich in den FROM- und SRAM-Modulen der CNC, die sich auf der Haupt-CPU-Board befinden und vom Austausch der Grafikkarte nicht betroffen sind.

Der Ersatz der Anzeigetafel gehört daher zu den saubersten Wartungsverfahren, die zur Verfügung stehen keine ParameterüberprüfungsfolgeBestätigen Sie nur, dass die Bildschirmdarstellungen korrekt sind.

Häufig gestellte Fragen

F1: Das CNC-Bedienfeld hat beim Einschalten einen völlig leeren Bildschirm, aber die Achsen der Maschine reagieren normal auf Jog-Eingänge von der Tastatur. Bestätigt dies, dass der A20B-8200-0011 versagt hat?

Es ist jedoch nicht sicher, ob die Anzeige-Einheit selbst angeschaltet ist (siehe Hintergrundbeleuchtung,Messung der Anzeigespannung der Stromversorgung, falls zugänglich).

Wenn die Anzeigeeinheit angeschaltet ist, aber kein Bild angezeigt wird, ist die Anzeigesteuerung die Hauptverdächtige.Überprüfen Sie auch die Kabelverbindung zwischen der Anzeigetafel und der Anzeigeeinheit ein loses Anzeigekabel erzeugt das gleiche Symptom wie eine ausfallende Anzeigetafel zu Nullkosten.

F2: Ist die A20B-8200-0011 mit der angrenzenden Variante A20B-8200-0010 austauschbar?

Diese beiden Teilenummern sind nahe, aber unterschiedliche Plattenvarianten innerhalb der A20B-8200-Familie. Sie können unterschiedliche CNC-Konfigurationen oder Softwareüberarbeitungsstufen bedienen.

Bevor Sie die eine durch die andere ersetzen, bestätigen Sie anhand der offiziellen Querverweise von FANUC, dass die Nummern -0010 und -0011 für die spezifische CNC-Anlage als austauschbar aufgeführt sind.Die Ersetzung einer inkompatiblen Variante kann zu einem Ausfall der Anzeigeinitialisierung oder zu einer falschen Bildschirmwiedergabe führen, selbst wenn die Ersatzkarton voll funktionsfähig ist.

F3: Das Display zeigt korrekte CNC-Status-Bildschirme, aber die grafische Werkzeugpfadvorschau zeigt einen völlig leeren Bereich.

Selektive Ausfall nur der grafischen Werkzeugweg Anzeige, während alle Zeichen-Modus-Bildschirme (Parameter, Verschiebungen,Programmliste) sind korrekte Punkte zur Grafikrenderierungsfunktion und nicht zur Haupt-CPU-Funktion .

Dieses Muster kann je nach der spezifischen Anzeigenarchitektur eher auf das Unter-Grafikmodul als auf das Mastermodul A20B-8200-0011 hinweisen.

Der A20B-8200-0011 ist immer noch eine Untersuchung wert, wenn der Austausch des Untermoduls den Fehler nicht beheben kann.

F4: Wie wird die A20B-8200-0011 nach dem Austausch vor der Rückführung in die Produktion geprüft?

Systematische Navigation durch die einzelnen Anzeigeseiten der CNC: POSITION, PROGRAMM, OFFSET/SETTING, SYSTEM-Parameter, MESSAGE/Alarm-Historie, GRAPH (Toolpath-Simulation),und alle Maschinenbauer-Anpassungsbildschirme.

Überprüfen Sie, ob jede Seite korrekt geladen wird, wenn sich die Daten ändern (einen Parameter ändern und die Bildschirmaktualisierungen überprüfen) und wenn die Seiten gewechselt werden, dass der Übergang reibungslos abläuft.Testen Sie die MDI-Funktion, um zu bestätigen, dass Tastenanschläge auf dem Bildschirm angezeigt werden.

Eine Tafel, die diese umfassende Navigationsprüfung überschreitet, wird wahrscheinlich keine Restfehler aufweisen.

F5: Kann der A20B-8200-0011 nach elektrischer Beschädigung auf Bauteilsebene repariert werden?

Die Reparatur auf Komponentenebene ist für FANUC-Spezialisten-Reparaturzentren mit entsprechender Ausrüstung möglich.und in einigen Fällen Ausfall des Oszillators oder der Uhrschaltung.

Eine vollständig ausgefallene CPU-IC ist in der Regel nicht kostengünstig zu reparieren.Teilweise Ausfälle, bei denen einige Anzeigefunktionen funktionieren und andere nicht, werden häufig durch spezifische periphere Schaltungen verursacht, die ausgetauscht werden können.

Für Produktionskritische Maschinen, bei denen die Kosten für Ausfallzeiten hoch sind, ist die Verwendung einer vorgeprüften Austauschmaschine während der Reparatur des Originals der praktischste Ansatz.
