FANUC A20B-8101-0440 | Hauptsteuerplatine — A20B-8101 High-End CNC-Serie, Industrielle CNC-Steuerplatine, Ursprung Japan

Übersicht

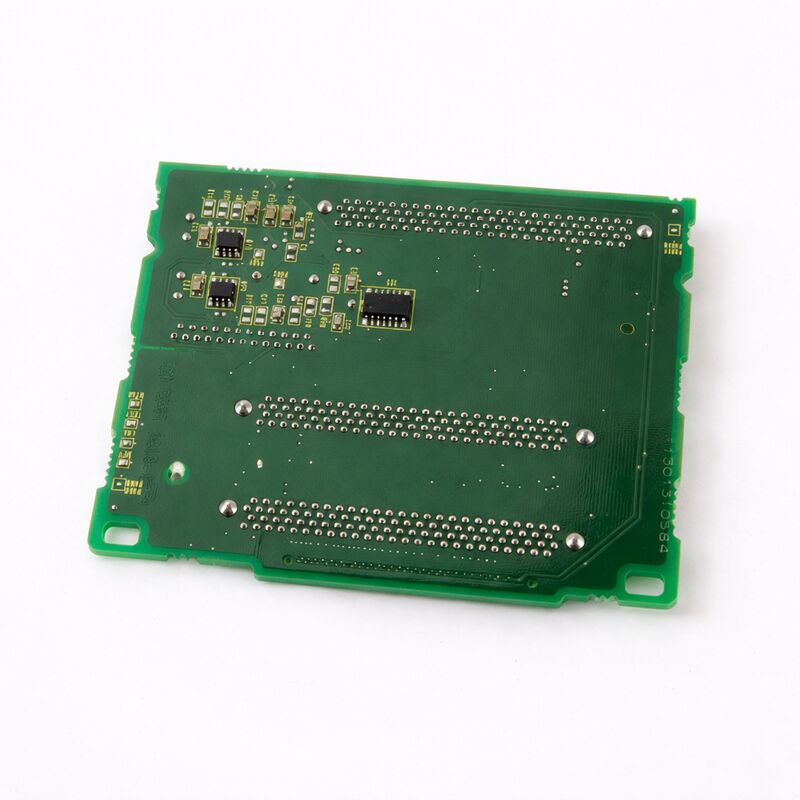

Die FANUC A20B-8101-0440 gehört zu einer der technisch leistungsfähigsten Platinenfamilien, die FANUC je produziert hat — der A20B-8101-Serie für die CNC-Generation 30i/31i/32i.

Dies ist die Platinenfamilie für Maschinen, die die Grenzen dessen, was CNC-Bearbeitung leisten kann, verschieben: Fünf-Achsen-Simultanbearbeitung von Luft- und Raumfahrtkomponenten, Mehrwege-Drehen und -Fräsen auf Verbundwerkzeugmaschinen, Nano-Interpolation auf optischen Oberflächen und synchronisierte Mehrspindeloperationen auf Transferstraßen.

Jede Funktion, die die CNC ausführt, läuft über die Hardware der A20B-8101-Serie.

Der Prozessor der Hauptplatine verarbeitet Interpolationsberechnungen, Servo-Kommunikation, Spindelschnittstelle und PMC-Leiterbahnausführung gleichzeitig, alles innerhalb von Zykluszeiten, die die Maschine ohne Unterbrechung mit den befohlenen Vorschubgeschwindigkeiten laufen lassen.

Die Kommunikationsschaltungen der Platine — FSSB für Servo-Verstärker, I/O Link für Maschinen-I/O, serielle Spindel-Links für Spindelantriebe — verarbeiten Dutzende gleichzeitige Hochgeschwindigkeits-Datenaustausche pro Millisekunde.

Die A20B-8101-0440 repräsentiert dieses Niveau der Steuerungs-Hardware.

Wie alle Platinen der Familie arbeitet sie in der anspruchsvollen Umgebung einer Produktionswerkzeugmaschine: thermische Zyklen beim Auf- und Abkühlen der Maschine, Vibrationen vom Bearbeitungsprozess, die durch die Maschinenstruktur übertragen werden, und die elektrische Umgebung eines Schranks, der mit Hochleistungs-Servoantrieben und Spindelverstärkern geteilt wird.

FANUC entwickelt diese Platinen für diese Umgebung — Industrie-Komponenten, sorgfältiges PCB-Layout für EMV-Immunität und Steckverbindersysteme, die für die mechanischen Anforderungen des Produktionsbetriebs ausgelegt sind.

Schlüsselspezifikationen

Architektur der A20B-8101-Familie

Die A20B-8101-Serie ist umfangreich und deckt viele verschiedene Funktionen ab. Um zu verstehen, wo die -0440 passt, ist ein kurzer Blick auf die Familienstruktur erforderlich.

Die Platinen mit den niedrigsten Nummern in der Familie (A20B-8101-0010 bis etwa -0100) decken Optionen und Kommunikationsplatinen ab: die -0030 ist die Fast-Ethernet-Platine, die -0050 ist der Profibus-Master, die -0100 ist der Profibus-Slave, die -0220 ist der DeviceNet-Master, die -0330 ist der DeviceNet-Slave.

Dies sind optionale Platinen, die in die Erweiterungssteckplätze der Hauptplatine gesteckt werden, um Kommunikationsfähigkeiten hinzuzufügen.

Platinen mit höheren Nummern umfassen die Haupt-CPU-Platinen für verschiedene Hardware-Generationen und Konfigurationen der 30i/31i/32i-A: -0360 bis -0403 decken den Bereich der Hauptplatinen ab, einschließlich der SA- (Standalone) und Nicht-SA-Varianten.

Darüber hinaus decken Platinen im Bereich -0440 und höher spätere Generationen und spezialisierte Konfigurationen innerhalb der 30i/31i/32i-A-Familie ab.

Alle Platinen der Familie teilen sich die gleichen Designprinzipien: industrielle Robustheit, FANUCs proprietäre Busarchitektur und Softwarekompatibilität mit der 30i/31i/32i-A CNC-Software.

Wartungsprioritäten für Platinen der A20B-8101-Serie

Die Wartung von Platinen der A20B-8101-Familie erfordert einen disziplinierten Ansatz für alle Varianten:

Datenschutz vor der Arbeit. Alle SRAM-Daten — Parameter, PMC-Leiterbahnen, Programme, Koordinatendaten — müssen gesichert werden, bevor eine Hauptplatine entfernt wird.

Die FROM/SRAM-Module können sich auf der Hauptplatine befinden oder separat davon, aber der Sicherungsprozess ist identisch: Verwenden Sie die FANUC-Bootbildschirm-Sicherungsfunktion oder DNC-Übertragung auf einen PC.

Modulverwaltung. Auf der Originalplatine installierte Steckmodule (CPU-Karte, Servo-Steuerkarte, Speichermodule) werden auf die Ersatzplatine übertragen. Jedes Modul muss vollständig eingesetzt sein — unvollständiges Einsetzen verursacht Fehlerbilder, die einen Ausfall der Hauptplatine imitieren.

Verbindungsintegrität. Überprüfen Sie nach der Neuinstallation, ob alle Kabel vollständig eingerastet sind. Die FSSB-Glasfasersteckverbinder sind besonders wichtig — eine Faser, die verbunden zu sein scheint, aber nicht vollständig eingerastet ist, verursacht intermittierende Servo-Kommunikationsfehler, die schwer zu diagnostizieren sind, ohne zu wissen, dass die Faser gestört wurde.

Systematische Verifizierung. Navigieren Sie nach der Datenwiederherstellung und dem Einschalten durch alle CNC-Anzeigebildschirme, überprüfen Sie die PMC-Funktion durch den Maschinen-I/O-Test, bestätigen Sie die Bereitschaft der Servoachsen und führen Sie einen Testzyklus mit einem bekannten Programm durch, bevor Sie die Maschine zur Produktion freigeben.

FAQ

F1: Wie kann ich vor der Bestellung bestätigen, dass die A20B-8101-0440 die richtige Ersatzplatine ist?

Kreuzreferenzieren Sie die Teilenummer mit der elektrischen Dokumentation der Maschine oder dem Etikett der vorhandenen Hauptplatine. FANUC-Hauptplatinen haben ihre Teilenummer auf der Platine selbst aufgedruckt, oft mit einem Suffix, das die Hardware-Revision angibt.

Bestätigen Sie, dass die Teilenummer der Platine mit der zu bestellenden Ersatzplatine übereinstimmt, einschließlich etwaiger Suffixe. Wenn die ursprüngliche Teilenummer der Maschine nicht mehr verfügbar ist, wenden Sie sich an einen auf FANUC spezialisierten Teilelieferanten, um zu bestätigen, welche aktuellen Platinen kompatible Ersatzteile sind.

F2: Nach der Installation der A20B-8101-0440 startet die CNC, aber die Servoachsen zeigen den Alarm 401 (Servo Ready Off) an. Was bedeutet das?

Alarm 401 (VRDY OFF) beim Start nach dem Austausch der Platine zeigt typischerweise an, dass die FSSB-Glasfaserverbindung zwischen der Hauptplatine und dem ersten Servo-Verstärker in der FSSB-Kette nicht hergestellt wurde. Überprüfen Sie den COP10A-Steckverbinder auf der Platine — stellen Sie sicher, dass das Glasfaserkabel vollständig eingesetzt und verriegelt ist.

Stellen Sie außerdem sicher, dass die Servo-Verstärker eingeschaltet sind (24V Steuerstromversorgung angeschlossen), bevor die CNC die FSSB-Kommunikation versucht.

Wenn die FSSB-Topologie mehrere Verstärker hat, muss die CNC nacheinander mit jedem kommunizieren — ein Fehler bei einem Verstärker unterbricht die Kette nachgelagert.

F3: Die Maschine verfügt über eine PC-Funktionsoption (Windows-basierte offene CNC). Unterstützt die A20B-8101-0440 dies?

Die PC-Funktionsfähigkeit in der Generation 30i/31i/32i-A ist an spezifische Hauptplatinenvarianten gebunden. PC-Funktionsplatinen enthalten ein integriertes PC-Subsystem (Prozessor, Speicher und PC-seitige Schnittstellen) zusätzlich zu den Standardfunktionen der CNC-Hauptplatine.

Standard- (Nicht-PC-) Platinen verfügen nicht über dieses Subsystem. Bestätigen Sie vor der Bestellung, ob die ursprüngliche Konfiguration der Maschine eine PC-Funktion enthielt — dies bestimmt, welche Platinenvariante erforderlich ist. Die Verwendung einer Nicht-PC-Platine als Ersatz für eine PC-Funktionsplatine (oder umgekehrt) funktioniert nicht korrekt.

F4: Kann ein spezialisiertes Reparaturzentrum eine Platine der A20B-8101-Serie überholen, anstatt sie zu ersetzen?

Ja. Auf FANUC spezialisierte Reparaturzentren überholen regelmäßig Platinen der A20B-8101-Serie — sie ersetzen Elektrolytkondensatoren, beschädigte Steckverbinder und ausgefallene ICs und testen sie auf speziellen FANUC-Controller-Testgeräten.

Für Einrichtungen, in denen der Austausch der A20B-8101-0440 teuer ist, ist eine getestete Überholung durch ein qualifiziertes Zentrum oft die kostengünstigste Option.

Stellen Sie sicher, dass das Reparaturzentrum über nachgewiesene Erfahrung mit Platinen der A20B-8101-Serie verfügt, nicht nur mit FANUC-PCBs im Allgemeinen, da sich die Architektur von High-End-CNC-Platinen erheblich von einfacheren FANUC-Platinengenerationen unterscheidet.

F5: Die CNC zeigt nach dem Austausch der Hauptplatine den Alarm "SRVO-062 BZAL" an. Was passiert?

BZAL ist der Battery Zero Alarm — die Pufferbatterie für die SRAM-Daten der CNC wurde getrennt oder ist ausgefallen, und der SRAM-Inhalt kann verloren gegangen oder beschädigt worden sein. Dieser Alarm tritt häufig auf, wenn die Batterie während des Platinenaustauschs getrennt wird, ohne zuerst das SRAM aus dem Backup wiederherzustellen.

Wenn die SRAM-Daten vor dem Entfernen der Platine gesichert wurden, stellen Sie sie über den Bootbildschirm aus dem Sicherungsmedium wieder her.

Ersetzen Sie die Batterie durch eine neue Einheit. Wenn keine Sicherung vorgenommen wurde, erfordert die Wiederherstellung die manuelle Neueingabe aller Maschinenparameter — ein zeitaufwändiger Prozess, der unterstreicht, warum eine SRAM-Sicherung vor jeder Platinenarbeit zwingend erforderlich ist.
