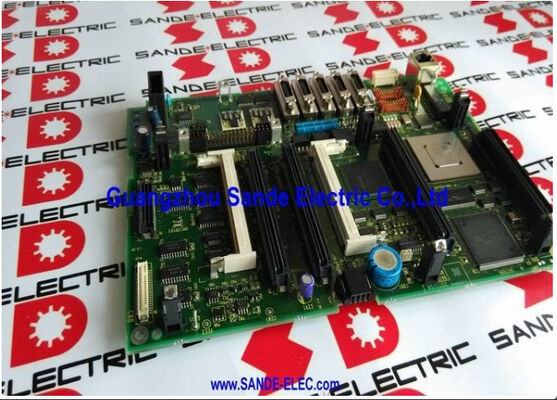

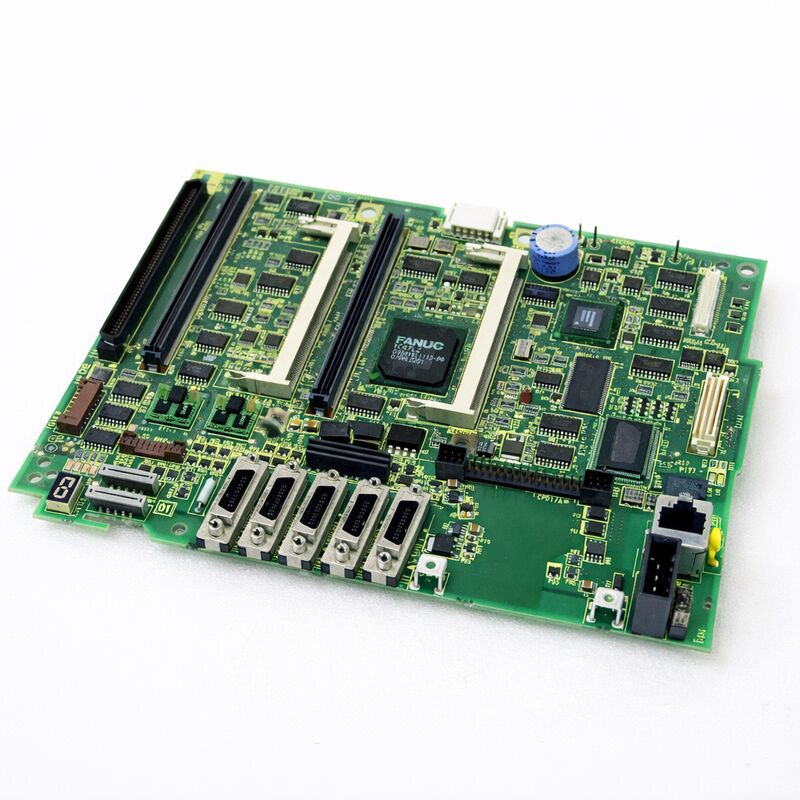

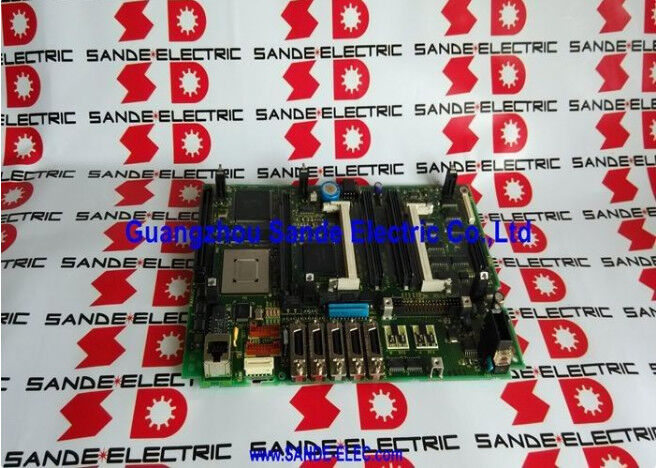

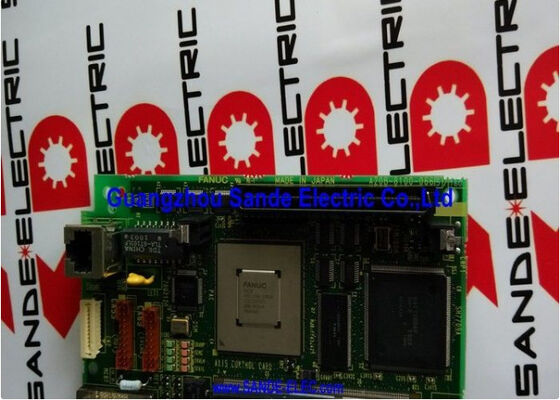

FANUC A20B-8101-0401∙ Hauptplatte A5 für die Serie 30i/31i/32i-A

Übersicht

DieFANUC A20B-8101-0401ist die Hauptplatine für eine der leistungsstärksten CNC-Generationen von FANUC. Die Serie 30i/31i/32i-A stellt die Hochleistungsstufe der i-Serie von FANUC darMaschinen mit mehreren Achsen.Fünf-Achsen-Bearbeitungszentren.

Komplexe Drehzentren, Zahnradschleifmaschinen, Multi-Pallett-FMS-Linien, das sind die Maschinen, in denen die Familie 30i/31i/32i lebt.

Die Bezeichnung A5 bezieht sich auf die Hardwareüberarbeitung dieser Platine innerhalb des Produktlebenszyklus der Serie 30i/31i/32i-A.

Es ersetzt frühere Hauptplattenvarianten und integriert die Hardware-Updates von FANUC, um die Anforderungen an Zuverlässigkeit und Kompatibilität zu erfüllen, die sich während des Einsatzes früherer Versionen angesammelt haben..

Wenn FANUC eine aktualisierte Hauptplattenvariante wie A5 veröffentlicht, it typically becomes the replacement for all earlier variants — so the A20B-8101-0401 serves not only as a like-for-like replacement for its exact hardware generation but also as the appropriate replacement for earlier main board versions in the 30i/31i/32i-A family.

Die Spezifikation "ohne PC-Funktion" ist ein wichtiges Beschaffungsmerkmal.

Die 30i/31i/32i-Serie wurde in zwei Konfigurationen angeboten: Standard (ohne integrierten PC) und mit integrierter PC-Funktion.

Die PC-Funktionsvariante betreibt einen Windows-basierten eingebetteten PC auf derselben Hauptplatine und ermöglicht FANUCs offene CNC-Funktionen, benutzerdefinierte HMI-Entwicklung und PC-basierte Anwendungssoftware.

Die A20B-8101-0401 ist die Nicht-PC-Variante. Sie ist nicht austauschbar mit der PC-Funktions-Hauptplatine

Schlüsselmerkmale

LCD-/MDI-Einstellungen - Warum sie wichtig sind

Die Serie 30i/31i/32i-A verwendet eine andere physikalische Architektur als frühere FANUC i-Serie-Controller.In der 30i/31i/32i-A, ist die Hauptplatine direkt auf der Rückseite der LCD/MDI-Einheit montiert

Diese Integration verringert den gesamten Schrankabdruck und vereinfacht die Verkabelung, ändert aber das Wartungsverfahren.

Für den Zugriff auf die A20B-8101-0401 ist das Bedienfeld zu öffnen oder die LCD/MDI-Einheit aus der Maschine zu entfernen.

Die Platte ist von der Rückseite des Panels aus zugänglich, so daß der Austausch oft an der Maschine erfolgen kann, ohne die Steuerung komplett zu demontieren.

Die Montageposition der LCD/MDI-Einheit manchmal hoch auf der Maschine, manchmal in einem Anhänger bedeutet jedoch, dass die Zugangsbedingungen zwischen den Maschinenkonstruktionen erheblich variieren.

Planen Sie den Zugriff vor dem Start. Bestätigen Sie, welche Werkzeuge benötigt werden. Bestätigen Sie, dass das Ersatzteil getestet und bereit ist.

Die Sicherung und Neuladen des SRAMs ist der zeitaufwändigste Teil des Prozesses. Der physische Plattaustausch selbst ist, sobald der Zugriff hergestellt ist, einfach.

SRAM-Daten Die kritische Sicherungsstufe

Der A20B-8101-0401 ist mit FROM/SRAM-Modulen verbunden, die alle maschinenspezifischen Daten enthalten.

Dazu gehören CNC-Parameter, PMC-Leiterprogramm (Programmierbare Maschinensteuerung), Werkzeugverschiebungsdaten, Arbeitskoordinatensysteme und gespeicherte Bauteilprogramme.

Keine dieser Daten befindet sich auf der Hauptplatine selbst, sondern auf den FROM/SRAM-Modulen.

Einige Controller-Konfigurationen speichern jedoch Boot-bezogene Daten in SRAM, die während des Plattenwechsels sorgfältig verwaltet werden müssen.

Vor dem Start alle SRAM-Daten sichern. Verwenden Sie die Backup-Funktion des Boot-Bildschirms von FANUC, die DNC-Übertragung oder eine FANUC-Speicherkarte, um den gesamten Datensatz zu erfassen.Wiederherstellung der SRAM-Daten vor dem Versuch des normalen Betriebs.

Wenn dieser Schritt übersprungen wird, entsteht eine Situation, in der die Maschine nicht ausgeführt werden kann, die Parameter sind bei den Standardwerten, die PMC hat keine Leiter zur Ausführung und die Teilprogramme sind weg.

Eine fünfminütige Sicherung vor Beginn der Arbeit spart möglicherweise Stunden des Wiedereinsatzes danach.

Häufig gestellte Fragen

F1: Nach dem A20B-8101-0401-Austausch zeigt der CNC Alarm "SR" oder Speicherbeginnfehler an.

SR-Alarme beim Starten deuten typischerweise darauf hin, dass die SRAM-Daten nach dem Boardwechsel nicht korrekt wiederhergestellt wurden.Wenn der Sicherungsprozess unterbrochen wurde oder die falsche Datendatei verwendet wurde, wird die CNC mit beschädigten oder unvollständigen Parameterdaten gestartet.

Verwenden Sie das Boot-Menü von FANUC, um das SRAM-Image aus dem Backup-Medien neu zu laden.Kontakt zu FANUC oder einem zertifizierten Ingenieur .

F2: Kann die A20B-8101-0401 die frühere Hauptplatine A20B-8101-0400 in einer CNC der Serie 30i/31i-A ersetzen?

Die -0401 (A5-Revision) ist der aktualisierte Ersatz für die -0400 und frühere Hauptplattenvarianten in der 30i/31i/32i-A-Familie.

FANUC bezeichnet neue Hardware-Überholungen als Ersatz für alle vorangegangenen Varianten, so dass die -0401 für jede 30i/31i/32i-A-Maschine geeignet ist, die eine frühere Nicht-PC-Hauptplatine verwendet hat.

Bestätigen Sie vor der Bestellung, dass die Maschine die nicht PC-Konfiguration verwendet. Die PC-Funktionsplattenvarianten haben unterschiedliche Teilenummern und sind nicht austauschbar.

F3: Die Maschine verwendet ein 15-Zoll-Farb-LCD-Panel. Unterstützt die A20B-8101-0401 dieses Display?

Die Hauptplatine A20B-8101-0401 ist über die in die LCD/MDI-Anlage integrierte Anzeigenschnittstelle mit der LCD-Einheit verbunden.

Die Kompatibilität der Leiterplatte mit der Anzeigegröße wird in der Regel eher durch die Gesamtkonfiguration des CNC-Systems als durch die Hauptplatte allein bestimmt.

Wenn die ursprüngliche Hauptplatine mit der 15-Zoll-Farbplatte funktionierte, funktioniert ein direkter Ersatz mit der A20B-8101-0401 auch mit dieser Platte.

Bei Zweifel ist zu überprüfen, ob die Spezifikationen der Anzeigenschnittstelle zwischen der Ersatzteile und der installierten LCD-Einheit übereinstimmen.

F4: Wie lange dauert ein vollständiger A20B-8101-0401-Ersatzverfahren in der Regel?

Für einen mit 30i/31i/32i-A-Hardware erfahrenen Techniker dauert der komplette Vorgang - SRAM-Backup, physischer Board-Swap, SRAM-Wiederherstellung und funktionelle Verifizierung - in der Regel 2 bis 4 Stunden.Der physische Austausch selbst dauert 30 bis 60 Minuten, abhängig vom Panel-Zugriff.

Die Sicherung und Wiederherstellung des SRAM, einschließlich der Verifizierung, machen einen Großteil der verbleibenden Zeit aus.

Die Erstaufbereitung einer ungewohnten Maschine dauert länger, und wenn das FANUC-Wartungshandbuch für die jeweilige Maschine offen und verfügbar ist, wird der Vorgang erheblich beschleunigt.

F5: Die CNC erzeugt beim Einschalten eines "SYSTEM ALARM" nach der Installation des neuen A20B-8101-0401. Das Display zeigt einen Fehlercode an. Wie soll dies untersucht werden?

Ein System-Alarm unmittelbar nach der Installation der Platine zeigt in der Regel eine von drei Dingen an: eine unvollständige Wiederherstellung der SRAM-Daten,eine Fehlanpassung der Hardwarekonfiguration (z. B. eine CPU-Karte oder ein FROM/SRAM-Modul, das nicht ordnungsgemäß eingesetzt ist), oder ein physisches Verbindungsproblem (ein Kabel, das während der Neuinstallation nicht vollständig wieder angeschlossen wurde).

Überprüfen Sie zuerst alle Modulsitzungen

Wenn der Alarm nach diesen Kontrollen fortbesteht, wird der spezifische Fehlercode aufgezeichnet und in das Wartungshandbuch der FANUC-Serie 30i/31i/32i-A (B-63945EN) eingetragen.
