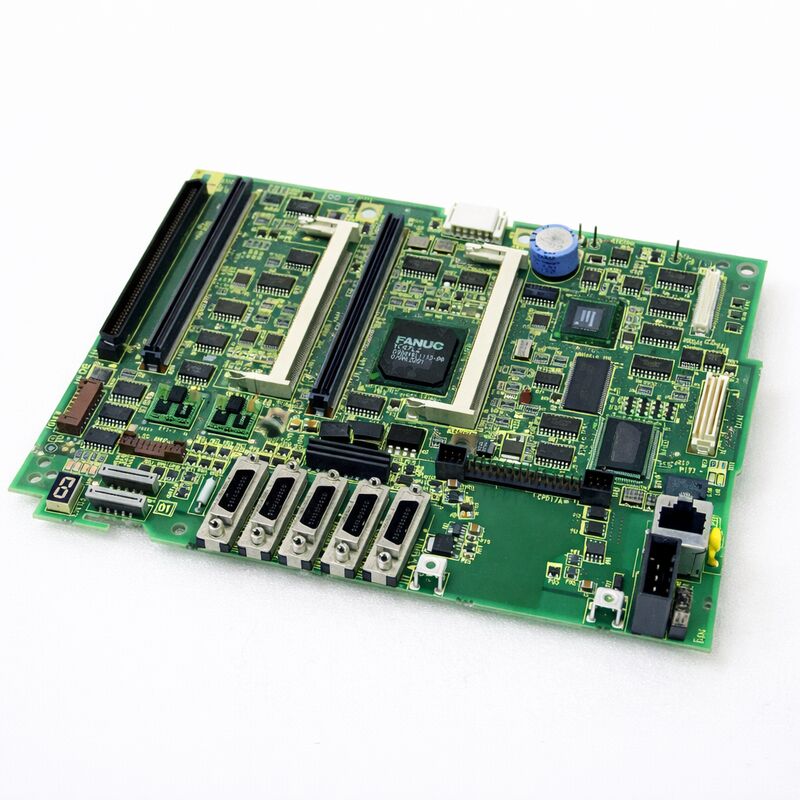

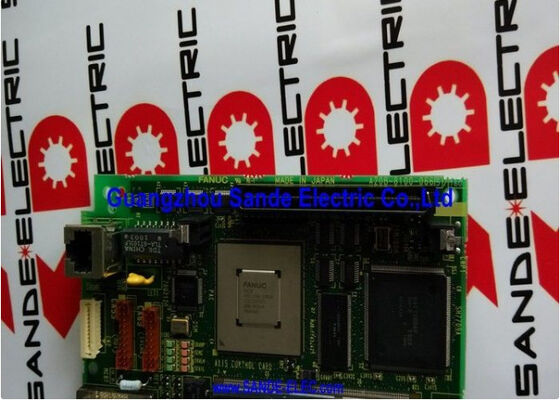

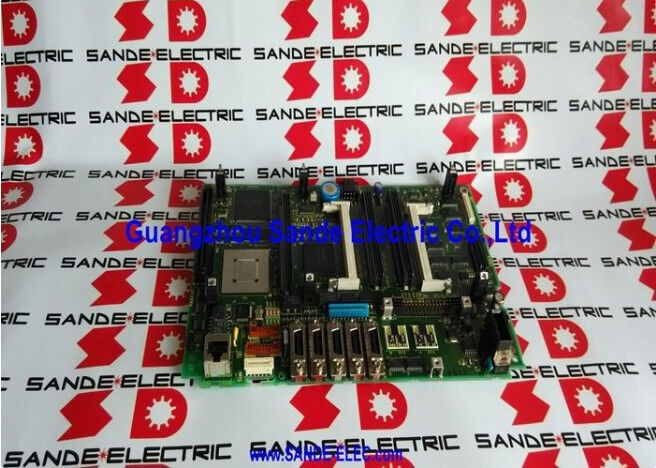

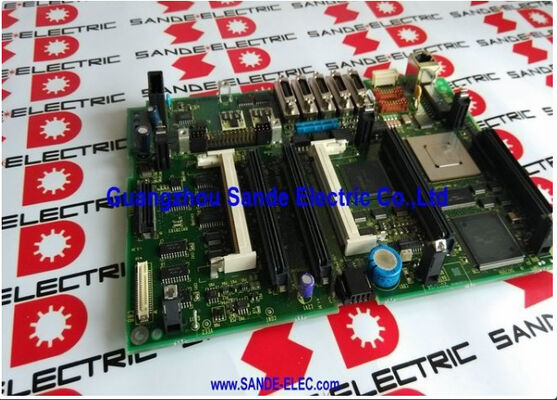

FANUC A20B-8101-0374 | Hauptplatine -- FANUC A20B-8101 High-End CNC-Steuerungsserie
Die FANUC A20B-8101-0374 gehört zur A20B-8101-Platinenfamilie – FANUCs Hauptplatinenserie für die Hochleistungs-CNC-Generation Series 30i/31i/32i. Diese Familie umfasst die Steuerhardware für die leistungsfähigsten FANUC CNC-Steuerungen, die während der i-Serie-Ära produziert wurden.
Die Maschinen, die diese Steuerungen verwenden, bewältigen Aufgaben, die einfachere CNC-Generationen nicht bewältigen können: Fünf-Achsen-Simultaninterpolation, Mehrpfadbetrieb mit unabhängiger Programmabwicklung auf jedem Pfad, Hochgeschwindigkeits-Nano-Interpolation für oberflächenempfindliche Teile und komplexe Synchronisation zwischen Dreh-, Fräs- und Schleifoperationen auf Verbundmaschinen.
Schlüsselspezifikationen
| Parameter |
Wert |
| Serie |
A20B-8101 |
| Kompatible CNC-Plattform |
FANUC Series 30i/31i/32i-A und Varianten |
| Funktion |
Haupt-/Hochfunktions-Steuerplatine |
| Betriebsspannung |
Systemintern (CNC-Rack) |
| Konstruktion |
Industrietaugliches FR-4, SMD-Komponenten |
| Schnittstelle |
FSSB, Serial Spindle, I/O Link, Display |
| Status |
Verfügbar – überholt, getestet |
| Herkunft |
Japan |
Die 30i/31i/32i-A Plattform – Was die Steuerplatine unterstützt
Die CNC-Generation Series 30i/31i/32i-A steht an der Spitze des FANUC-Portfolios für Werkzeugmaschinen-CNC-Steuerungen. Das Verständnis, was diese Plattform steuert, hilft zu erklären, warum die Hauptsteuerplatine so wichtig ist.
- Mehrpfadbearbeitung: Die 30i/31i/32i-A unterstützt mehrere unabhängige Programm-Pfade, die gleichzeitig ausgeführt werden. Jeder Pfad steuert seine eigene Gruppe von Achsen und Spindeln.
- Hohe Achsenanzahl: Eine einzelne 30i/31i/32i-A CNC kann bis zu 40 Achsen über alle Pfade hinweg steuern, mit bis zu 20 Servoachsen und 4 Spindeln in einigen Konfigurationen.
- Hochgeschwindigkeitsinterpolation: Die Nano-Interpolationsfunktion verarbeitet Interpolationsbefehle mit Submikron-Auflösung, was sehr schnelle Zykluszeiten erfordert.
- Fünf-Achsen-Simultansteuerung: Werkzeugmittelpunktsteuerung, Neigungsflächenfunktionen und simultane Fünf-Achsen-Interpolation laufen alle über den Prozessor der Steuerplatine.
Wartungshinweise für Platinen der A20B-8101-Serie
Der Austausch einer Hauptsteuerplatine in einer High-End-CNC erfordert mehr Vorbereitung als der Austausch einer Peripherie- oder Optionsplatine:
- Datensicherung ist unerlässlich: Alle maschinenspezifischen Daten müssen gesichert werden, bevor die Platine entfernt wird
- Modulsitz ist wichtig: Steckmodule müssen nach der Neuinstallation vollständig und korrekt sitzen
- Verifizierungssequenz: Nach dem Austausch systematisch überprüfen: CNC-Parameter, PMC-Leiterbahnausführung, Achsenbereitschaft, Spindelbereitschaft und vollständige Programmabwicklung
Häufig gestellte Fragen
F1: Die Series 30i CNC startet, zeigt aber sofort einen "9001" oder ähnlichen Systemkonfigurationsalarm an. Ist die A20B-8101-0374 defekt?
Ein Systemkonfigurationsalarm beim ersten Start nach dem Austausch der Platine weist normalerweise darauf hin, dass die CNC-Software die Hardwarekonfiguration der Ersatzplatine nicht erkennen kann. Überprüfen Sie zuerst, ob die SRAM-Daten korrekt geladen wurden. Wenn SRAM korrekt geladen ist und der Alarm weiterhin besteht, erfordert die Platinenvariante möglicherweise eine Anpassung des Softwareparameters oder ist möglicherweise nicht die richtige Hardware-Revision.
F2: Können Optionsplatinen der A20B-8101-Familie zwischen verschiedenen 30i/31i/32i-Maschinenkonfigurationen ausgetauscht werden?
Optionsplatinen innerhalb der A20B-8101-Familie sind im Allgemeinen mit 30i/31i/32i-A-Systemen kompatibel, vorausgesetzt, das gleiche Kommunikationsprotokoll wird installiert und die CNC-Software unterstützt diese Option. Optionsplatinen erfordern jedoch auch, dass die entsprechende Softwareoption auf der CNC registriert ist.
F3: A20B-8101-Serienplatinen, die auf dem Sekundärmarkt erhältlich sind, haben manchmal unterschiedliche Suffixbuchstaben. Beeinflusst dies die Kompatibilität?
Suffixbuchstaben in FANUC-Teilenummern bezeichnen in der Regel Hardware-Revisionsstufen. In den meisten Fällen ist ein höheres Suffix rückwärtskompatibel. Bestätigen Sie jedoch mit dem Teilelieferanten, dass das angebotene spezifische Suffix mit der Hauptplatinenkonfiguration der Zielmaschine kompatibel ist.
F4: Wie sollte die A20B-8101-0374 beim Aufbewahren als Ersatzteil transportiert und gelagert werden?
In der Original-Antistatikverpackung oder einem gleichwertigen ESD-sicheren Beutel mit Trockenmittel lagern. Von Feuchtigkeit, hohen Temperaturen und direkter Sonneneinstrahlung fernhalten. Die Platine enthält feine SMD-Komponenten und CMOS-Logik, die empfindlich auf elektrostatische Entladung reagieren.
F5: Nach einem erfolgreichen Platinenaustausch und der Wiederherstellung der Daten funktioniert die CNC, aber eine Achse zeigt während der Eilgangbewegung Nachlauf-Fehleralarme an. Wurde die Ersatzplatine korrekt installiert?
Nachlauf-Fehleralarme bei einer einzelnen Achse nach dem Austausch der Hauptplatine deuten meist auf ein Problem mit den Servo-Parametern hin und nicht auf einen Ausfall der Hauptplatine. Überprüfen Sie die Servo-Parameterwerte für die betroffene Achse anhand der dokumentierten Basislinie der Maschine. Wenn die Parameter korrekt aussehen, überprüfen Sie die FSSB-Glasfaserverbindung für den betroffenen Verstärker.
