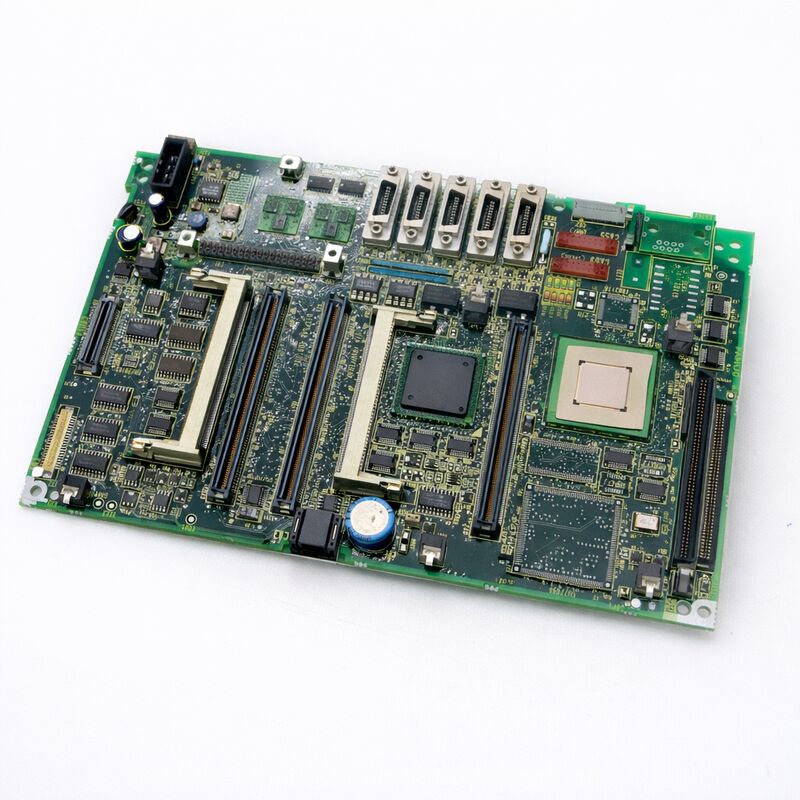

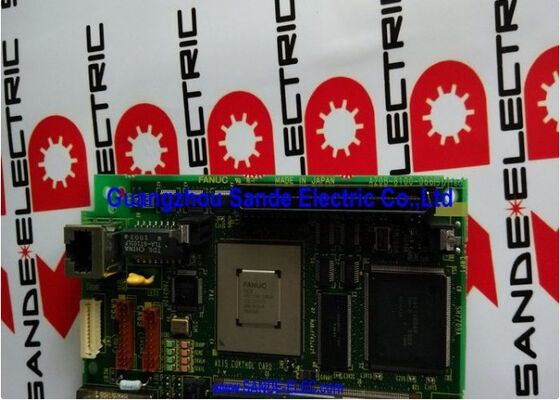

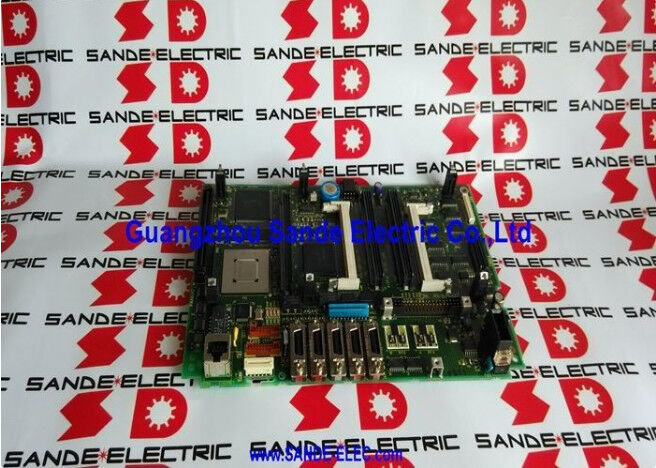

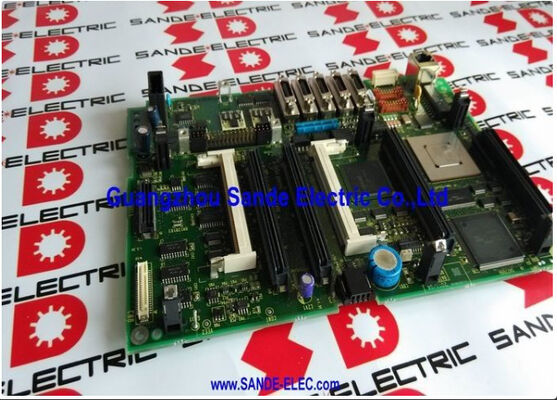

FANUC A20B-8101-0285 | Serie 0i-C Mate Hauptplatine — A20B-8101 Integrierte CNC Master-Platine, FSSB Servo-Schnittstelle, Herkunft Japan

Übersicht

Die FANUC A20B-8101-0285 ist die Hauptplatine für die FANUC Serie 0i-C Mate — die erste Generation der 0i-Mate-Plattform, die FSSB (Fibre-optic Serial Servo Bus) Kommunikation als Standard verwendet und so eine digitale Hochgeschwindigkeits-Servoschleifenregelung in ein kompaktes, preisorientiertes CNC-Paket bringt.

Die Bezeichnung "Mate" hatte innerhalb der Produkthierarchie von FANUC eine spezifische Bedeutung: Sie kennzeichnete die Einstiegskonfiguration einer bestimmten CNC-Generation, die zu geringeren Systemkosten als die voll ausgestattete Variante geliefert wurde, mit Einschränkungen bei der maximalen Achsenanzahl und dem verfügbaren Optionsumfang, die den Anforderungen kompakter Werkzeugmaschinen entsprachen, ohne die Steuerung zu überdimensionieren.

Die 0i-C Generation — sowohl die volle 0i-C als auch die 0i-Mate-C — erschien um 2003 als Antwort von FANUC auf den Bedarf an verbesserter Servo-Leistung und digitaler Bus-Konnektivität im mittleren CNC-Markt.

Die 0i-B davor hatte die Plattform etabliert; die 0i-C verfeinerte sie mit einer besseren FSSB-Implementierung und aktualisierter Servo-Software, die die Nachlauf-Fehlerleistung und die Hochgeschwindigkeits-Konturgenauigkeit verbesserte.

Für Werkzeugmaschinenbauer von kompakten CNC-Drehmaschinen und 3-Achsen-Bearbeitungszentren bot die 0i-C Mate mit der Hauptplatine A20B-8101-0285 ein überzeugendes Paket: eine bewährte FANUC-Steuerungsplattform, FSSB-basierte Servoantriebe und eine ausreichend leistungsfähige PMC für die typische Maschinenfunktionssteuerung — zu einem Preis, der die fertige Maschine wettbewerbsfähig hielt.

Der 7-Zoll-Monochrom-Bildschirm ist diagnostisch für die Ära der 0i-Mate-C. Dies war die Standard-Bedienerschnittstelle für die Mate-Version während der gesamten 0i-C-Generation — klar, funktional und vertraut für die Maschinisten, die an 0i-Serienmaschinen arbeiteten.

Erst mit der 0i-D Generation wurde ein Farb-LCD auf der Mate-Plattform verfügbar, und das 7-Zoll-Monochrom-Display bleibt einer der erkennbaren Identifikatoren von 0i-Mate-C-ausgestatteten Maschinen im Feld.

Schlüsselspezifikationen

0i-Mate-C im Werkzeugmaschinen-Ökosystem — Wo es eingesetzt wurde

Die 0i-C Mate fand ihre stärkste Verbreitung im Segment der kompakten CNC-Drehmaschinen — Maschinen, die Drehteile für Automobil-Nebenaggregate, Befestigungselemente, Hydraulikfittings, elektrische Steckverbinder und ähnliche Präzisionsteile in hohen Stückzahlen herstellten.

Für diese Maschinen war die 2-Achsen-Konfiguration (X und Z) der 0i-Mate-TC mit Spindelsteuerung genau das Richtige.

Die PMC hatte genügend E/A-Kapazität und Leiterkomplexität, um die Hilfsfunktionen einer normalen CNC-Drehmaschine zu bewältigen — Stangenlader-Schnittstelle, Kühlmittelsteuerung, Reitstock, Spannfutterdrucküberwachung und Späneförderer — ohne die erweiterte Kapazität der vollen 0i-TC zu benötigen.

Die 0i-Mate-MC bediente 3-Achsen-Vertikalbearbeitungszentren am unteren Ende des Marktes — Maschinen mit einem Tischhub im Bereich von 400–600 mm, geeignet für Prototypenarbeiten, Kleinserienfertigung und Bildungsanwendungen.

Für diese Maschinen war die 3-Achsen-Simultaninterpolation mit einem FANUC-Servo-System die Hauptanforderung, und die Beschränkung der Mate auf 3 Achsen war keine Einschränkung.

Was die 0i-Mate-C nicht bot, was die volle 0i-C bot: Achsenanzahl über 3 (schloss die Integration eines 4. Achsen-Drehtisches ohne kreative Workarounds aus), erweiterte PMC-Leiterkapazität, High-Speed-Skip und andere erweiterte Optionen sowie die Farbanzeige.

Für Maschinen, bei denen diese Fähigkeiten benötigt wurden, war die volle 0i-C die richtige Wahl.

Datensicherung — unerlässlich vor jedem Platinentausch

Die A20B-8101-0285 speichert die Betriebsdaten der Maschine in ihren integrierten FROM- und SRAM-Speicherbereichen. Bevor die Platine zum Austausch entfernt wird, ist eine vollständige Sicherung der folgenden Daten zwingend erforderlich: alle CNC-Parameter (über 1000 einzelne Einstellungen, die Achsenhubbegrenzungen, Servo-Gains, Programmprüfgrenzen, Interpolationsverhalten und jede andere CNC-Funktion definieren), alle im CNC-Speicher gespeicherten Teileprogramme, das PMC-Leiterprogramm und die PMC-Parameter, die Makrobibliothek, falls vorhanden, sowie Werkzeug-Offset- und Arbeitskoordinatendaten.

Bei der 0i-Mate-C hängt das E/A-Medium für die Sicherung davon ab, was die Maschine zur Verfügung hat: Speicherkarte (PCMCIA in dieser Generation), RS-232C-Serienverbindung oder in einigen Konfigurationen eine E/A-Link-Verbindung.

Der begrenzte Platz auf dem 7-Zoll-Monochrom-Display macht die Sicherungsmenüs etwas navigationsintensiver als bei späteren Farbdisplay-CNCs, aber das Verfahren ist im Wartungshandbuch der 0i-Mate-C gut dokumentiert.

Nach der Installation der Ersatzplatine und dem Laden aller Sicherungsdaten muss die Maschine einen Nullpunkt-Rücksetzzyklus durchlaufen und die Achsgenauigkeit sollte mit einem Probeschnitt oder einer Messung vor der Rückkehr der Maschine in die Produktion überprüft werden.

LED-Diagnose-Array — Lesen des Boot-Status der Platine

Die Platine A20B-8101-0285 verfügt, wie die meisten FANUC-Hauptplatinen, über eine Reihe von Anzeigedioden (LEDs) auf ihrer Oberfläche, die den Boot-Fortschritt und eventuelle Fehler während der Initialisierung anzeigen.

Diese LEDs durchlaufen eine definierte Sequenz, während die CPU ihren Selbsttest ausführt: Netzteilprüfung, ROM-Prüfsumme, SRAM-Test, Versuch der Servo-Systeminitialisierung usw.

Ein Fehler in einer beliebigen Phase führt dazu, dass die LED-Sequenz bei einem bestimmten Muster stoppt.

Die LED-Muster und ihre Bedeutung sind im Wartungshandbuch der 0i-Mate-C dokumentiert. Für Wartungsingenieure, die mit einer Maschine zu tun haben, die nicht bootet, ist das Lesen des LED-Zustands zum Zeitpunkt des Fehlers der erste diagnostische Schritt — er grenzt den Fehler auf ein bestimmtes Subsystem ein und hilft zu bestimmen, ob die Hauptplatine ausgefallen ist oder ob ein externes Problem (Erschöpfung der SRAM-Batterie, FSSB-Kabeldefekt, Servo-Verstärker-Ausfall) den normalen Boot-Abschluss verhindert.

FAQ

F1: Nach dem Austausch der A20B-8101-0285 und dem Laden aller Sicherungsdaten bewegen sich die Achsen nicht und die CNC zeigt "SV-417 Analogausgabefehler". Was ist das?

SV-417 weist typischerweise auf ein Problem mit der FSSB-Verbindung oder der Servo-Verstärker-Initialisierung hin. Nach dem Austausch der Hauptplatine sollte die FSSB-Kabelverbindung überprüft werden — stellen Sie sicher, dass das Glasfaserkabel richtig im FSSB-Anschluss der Hauptplatine und am Ende des Servo-Verstärkers sitzt.

Überprüfen Sie auch, ob die FSSB-Achsenzuweisungsparameter korrekt aus der Sicherung wiederhergestellt wurden.

Wenn die FSSB keine Kommunikation herstellen kann, zeigen alle Servoachsen Bereitschaftsfehler an.

Wenn das Glasfaserkabel und die Parameter korrekt sind, schalten Sie die Servo-Verstärker unabhängig voneinander ein (falls möglich), um ihren LED-Status zu überprüfen.

F2: Das Display der 0i-Mate-C zeigt während eines bestimmten Bildschirms "B-64305EN" oder ähnlichen manuellen Text an. Ist das normal?

FANUC CNC-Displays zeigen gelegentlich interne Referenzzeichenfolgen oder Softwareversions-Texte während Diagnose- oder Einrichtungsbildschirmen an. Dies ist ein normales Firmware-Verhalten und weist nicht auf einen Platinenfehler hin.

Die primären Anzeichen für Display- oder Platinenprobleme sind: Das Display leuchtet überhaupt nicht, das Display zeigt über alle Bildschirme hinweg fehlerhafte Zeichen (nicht nur eine Diagnosemeldung) oder die normalen Betriebs-Bildschirme der Maschine sind nicht zugänglich.

Wenn nur ein oder wenige Bildschirme unerwarteten Text anzeigen, während der normale Betrieb ansonsten fortgesetzt wird, handelt es sich typischerweise um eine Parametereinstellung und nicht um einen Hardwarefehler.

F3: Die CNC-Seriennummer (Maschinen-ID) der Maschine ist auf der Hauptplatine gespeichert. Ist diese nach dem Platinentausch wiederherstellbar?

Die CNC-Seriennummer und die Systemsoftware-Identifikation sind im FROM-Bereich der Platine gespeichert und Teil des normalen Sicherungs-/Wiederherstellungsverfahrens. Wenn die Daten der ursprünglichen Platine vor dem Ausfall gesichert wurden und die Wiederherstellung abgeschlossen ist, wird die CNC-Seriennummer, wie sie im Speicher der Steuerung gespeichert ist, wiederhergestellt.

Die physische Seriennummernaufkleber auf der Originalplatine kann jedoch nicht auf die Ersatzplatine übertragen werden.

Wenn die CNC-Seriennummer für die Nachverfolgung von Optionsregistrierungen oder Wartungsaufzeichnungen verwendet wird, aktualisieren Sie diese Aufzeichnungen, um die physische Seriennummer der neuen Platine widerzuspiegeln, und vermerken Sie, dass die funktionale CNC-Seriennummer in der Software aus der Sicherung wiederhergestellt wurde.

F4: Die 0i-Mate-C Maschine hat nur 2 Servoachsen (Drehmaschinenkonfiguration). Die Ersatz-A20B-8101-0285 zeigt korrekte Parametereinstellungen, aber eine Achse reagiert nicht. Was sollte überprüft werden?

Bei der 0i-Mate-TC werden die beiden Servoachsen (X und Z) über die FSSB-Kette mit den Servo-Verstärkern verbunden. Wenn eine Achse nach dem Platinentausch mit korrekten Parametern nicht reagiert, überprüfen Sie die FSSB-Achsenzuweisung — den Parameter, der definiert, welche FSSB-Position welcher CNC-Achse entspricht.

Wenn die FSSB-Zuweisung nicht mit der physischen Verstärkerkettensortierung übereinstimmt, befiehlt die CNC eine Achse, aber der andere Verstärker reagiert.

Überprüfen Sie auch, ob das Encoderkabel der nicht reagierenden Achse richtig angeschlossen ist — ein getrenntes Encoderkabel verhindert die Initialisierung dieser Achse, auch wenn die FSSB-Befehlverbindung funktioniert.

F5: Ist die A20B-8101-0285 mit der vollen 0i-C Hauptplatine (Nicht-Mate) kreuzkompatibel und kann sie eine Mate-Maschine auf 4 Achsen erweitern?

Nein. Die 0i-Mate-C und die volle 0i-C verwenden unterschiedliche Hauptplatinen mit unterschiedlichen Softwarekonfigurationen.

Die A20B-8101-0285 ist die Mate-spezifische Platine und ihre integrierte Software unterstützt die maximale Achsenanzahl der Mate.

Das Hinzufügen einer 4. Achse zu einer 0i-Mate-C Maschine würde den Austausch des gesamten CNC-Systems durch eine volle 0i-C Konfiguration erfordern — andere Hauptplatine, andere Softwareregistrierung und möglicherweise andere Servo-Hardware.

Dies ist kein einfacher Platinentausch und stellt eher ein CNC-System-Upgrade-Projekt als einen Wartungsaustausch dar.
