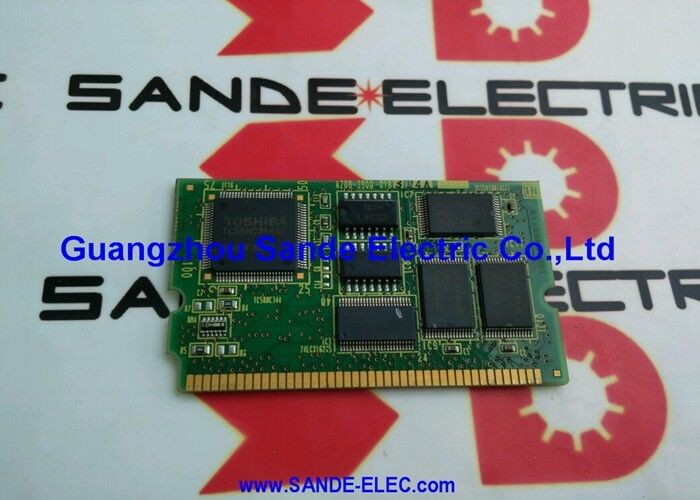

A20B-8101-0160 Fanuc Leiterplatte A20B81010160 A2OB-8IOI-OI6O

FANUC A20B-8101-0160∙ PC-seitige HSSB-Schnittstelle PCB High-Speed Serial Bus, optische Faser CNC-to-PC-Verbindung, für die Serie 16i / 18i / 21i / 160i / 180i / 210i, Serie A20B-8101, Ursprung Japan

Teilnummer:Einheitliche Datenbank

Hersteller:FANUC Corporation (Japan)

Produktkategorie:PCB PC-seitige HSSB-Schnittstellenplatine (Hochgeschwindigkeits-Serienbus)

Reihe:A20B-8101 FANUC-PC-Schnittstellen der Serie i

Übersicht

DieFANUC A20B-8101-0160is the PC-side component of FANUC's High-Speed Serial Bus (HSSB) link — the board that installs in a personal computer's expansion slot to connect that PC directly to a FANUC i-series CNC controller via optical fibre cable.

Es ist die Hälfte des HSSB-Paares, die dem Computer gehört, nicht der CNC.

HSSB war die firmeneigene Lösung von FANUC für ein spezifisches Problem, das Ende der 90er Jahre auftrat, als CNC-Maschinen begannen, von PC-basierten Anwendungen zu profitieren:Geräuschdichte Kommunikationsverbindung zwischen einem FANUC-CNC-Steuergerät und einem in der Nähe befindlichen Host-PC.

Die Standard-Serieverbindungen (RS-232C) waren zu langsam und zu anfällig für elektromagnetische Störungen durch Maschinentriebwerke.

Ethernet war verfügbar, brachte aber Latenz und Protokollüberlastung mit sich, die es für Anwendungen, die einen schnellen, deterministischen Zugriff auf die internen Daten der CNC erforderten, ungeeignet machten.

Das HSSB hat beide Probleme angegangen.

Das physikalische Medium der optischen Faser eliminiert die elektromagnetische Empfindlichkeit vollständig. Lichtsignale können nicht durch elektrisches Rauschen induziert werden, unabhängig davon, wie nahe das Kabel an den Servoverstärkern liegt.Spindelantriebe, oder Leistungskontaktoren.

Das proprietäre Hochgeschwindigkeits-Serialprotokoll bietet einen schnelleren Datendurchsatz als RS-232C und eine geringere Latenz als Ethernet für direkten CNC-Speicherzugang.

Die daraus resultierende Verbindung ermöglichte dem PC den Zugriff auf den internen Speicher der CNC-Systeme, die Programme, Parameter, aktuelle Positionen, Spindelgeschwindigkeiten,PMC-Daten mit einer Geschwindigkeit, die schnell genug ist, um Echtzeitüberwachungsanwendungen zu unterstützen, Bedienungsschirmen, die vom PC gesteuert werden, und große Dateitransfers.

Schlüsselmerkmale

Wie HSSB funktioniert Die Zwei-Board-Architektur

Die HSSB-Verbindung erfordert immer zwei Platinen: eine in der CNC und eine im PC. Die A20B-8101-0160 ist die PC-Seitenplatine.

Die CNC-Seitenplatine (ein separater Teil der Baureihe A20B-8100 oder A20B-8001) wird in einen Optionsslot der Basisgeräte installiert.

CNC-Seitenplatte:Sie verbindet sich mit dem internen F-BUS der CNC und liefert einen COP7 Glasfaseranschluss.die HSSB-Verbindung erstellt einen gemeinsamen Speicherbereich, auf den der PC über den Funktionstreiber FANUC CNC Screen Display zugreifen kann.

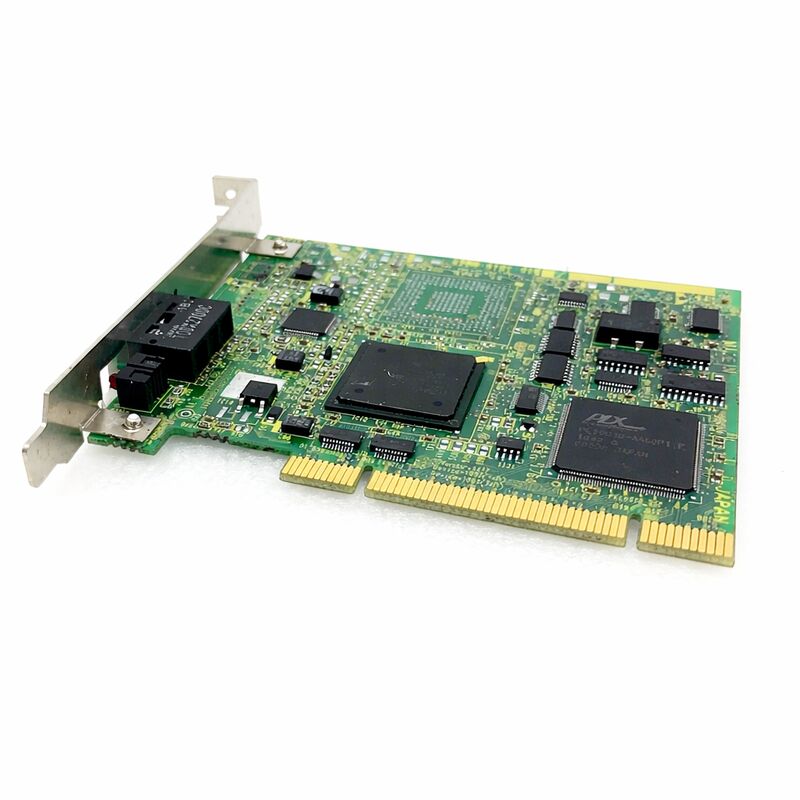

PC-Seitenplatte (A20B-8101-0160):Installiert in den Erweiterungsschlitz des PCs und stellt den entsprechenden Glasfaseranschluss COP7 auf der PC-Seite zur Verfügung.Der HSSB-Treiber von FANUC (installiert auf dem Windows-Betriebssystem des PCs) kommuniziert über diese Platine mit der CNC.

Anwendungen, die mit der FANUC FOCAS-Bibliothek geschrieben wurden, haben über den Treiber Zugriff auf die CNC.

Das Glasfaserkabel verbindet die beiden COP7-Ports.

Das Kabel fließt vom PC zur CNC, typischerweise von einem Panel-PC oder einem Industriecomputer im Maschinenschrank, durch einen Kabelkanal, zur Optionsschlitzposition in der CNC-Steuerungseinheit.Höchstlänge des Kabels hängt vom verwendeten spezifischen Modell des Glasfaserkabeln ab.

PC- und Softwareanforderungen

Die A20B-8101-0160 erfordert:

PC-Erweiterungsslot.Die Platine installiert sich je nach Spezifikationsvariante in einem ISA- oder PCI-Erweiterungsslot.Industrie-PC-Panels, die in das Maschinenkabinett integriert sind, sind ein gemeinsamer Gastgeber für diese Platine., der erforderliche Ausdehnungsslot und die für eine Platte, die in einem Werkzeugschrank verbleibt, notwendige Betriebsumgebung in industrieller Qualität.

Fahrer der FANUC HSSB.Der Treiber für das Windows-Betriebssystem des PCs muss installiert sein, damit das Board funktioniert.

Der Treiber erscheint als HSSB-Gerät im Windows-Geräte-Manager.und spätere Windows-Versionen je nach Softwareversion.

FANUC FOCAS Bibliothek oder CNC-Bildschirmfunktion.Applications communicate with the CNC using FANUC's FOCAS2 library (for programmatic access to CNC data via PC application code) or the FANUC CNC Screen Display function (which mirrors the CNC operator panel display on the PC screen and allows operators to interact with the CNC from the PC).

Glasfaserkabel.Es wird empfohlen, ein FANUC-Faserkabel der Baureihe A66L-6001-0026 zu verwenden.

Es muss bestätigt werden, dass die Kabellänge innerhalb des für das spezifische Kabelmodell zulässigen Bereichs liegt.

Optische Faser Die technische Wahl

Das physikalische Medium der optischen Faser ist keine willkürliche Wahl, sondern die technische Lösung für ein echtes Problem in Werkzeugmaschinen.

Ein Werkzeugmaschinenfach enthält mehrere Quellen intensiver elektromagnetischer Störungen: Servoantrieb, PWM-Schalter bei Kilohertz-Frequenzen, Spindelantrieb,Wechselstromkontaktoren, die sich unter Last öffnen und schließen, und Transformator Magnetfelder.

Jedes herkömmliche elektrische Signalkabel, das durch diese Umgebung läuft, nimmt induziertes Rauschen auf, das Daten beschädigt.

Die optische Faser ist physikalisch immun: Sie trägt Licht, nicht elektrischen Strom. Kein elektrisches Feld kann ein Signal in einem Glasfaserkabel induzieren.

Die HSSB-Verbindung mit Glasfaser ist unabhängig von der elektromagnetischen Umgebung, durch die sie führt, zuverlässig geräuschfrei.

Diese Zuverlässigkeit ist der Grund dafür, warum FANUC für HSSB optische Fasern anstelle einer herkömmlichen elektrischen Serienverbindung gewählt hat.

Der COP7-Anschluss auf der A20B-8101-0160 nimmt das Glasfaserkabel an.Für einen zuverlässigen Betrieb ist es wichtig, die Faserverbindungen sauber zu halten , was zu Kommunikationsfehlern führt.

Wenn die Faser nicht angeschlossen ist, muss die Schutzkappe den COP7-Port bedecken, um eine Kontamination zu verhindern.

Häufig gestellte Fragen

F1: Die HSSB-Verbindung funktioniert, aber der PC zeigt intermittierende Kommunikationsfehler. Was ist die wahrscheinlichste Ursache?

Die Verunreinigung der Glasfaserverbindungen ist die häufigste Ursache für intermittierende HSSB-Kommunikationsfehler, wenn die Verbindung zuvor funktionierte.Entfernen Sie das Faserkabel von beiden COP7-Anschlüssen (auf der Platine A20B-8101-0160 und auf der CNC-Seitenplatine) und prüfen Sie die Faserendflächen.

Reinigen Sie mit einem trockenen, flüssigkeitsfreien optischen Reinigungspulver oder einem geeigneten Faserreinigungswerkzeug.

Wenn Fehler nach der Reinigung bestehen bleiben, prüfen Sie das Faserkabel auf scharfe Biegen oder physikalische Beschädigungen.

F2: Der PC mit installiertem A20B-8101-0160 läuft unter Windows XP. Ist der HSSB-Treiber kompatibel?

Die FANUC HSSB Treibersoftware unterstützt Windows XP.Installieren Sie die richtige Treiberversion für das spezifische Betriebssystem die Treiberversion muss sowohl mit dem Betriebssystem als auch mit der spezifischen Hardware-Revision des HSSB-Boards übereinstimmen. Der HSSB-Treiber erscheint nach der Installation im Windows Device Manager.

Wenn ein Fehlercode angezeigt wird, überprüfen Sie die Treiberversion mit der Kompatibilitätsdokumentation von FANUC für die Hardwareüberarbeitung A20B-8101-0160.

Bestätigen Sie außerdem, dass der Erweiterungsschlitztyp des PC (PCI oder ISA) mit dem Anschlusstyp der Platine übereinstimmt.

F3: Ist es möglich, einen PC (mit A20B-8101-0160) gleichzeitig mit mehreren CNC-Maschinen zu verbinden?

Jede HSSB-Verbindung zu einer CNC erfordert eine PC-Seitenplatte und ein Glasfaserkabel zur entsprechenden CNC-Seitenplatte.Mehrere A20B-8101-0160-Boards können auf demselben PC installiert werden, die jeweils mit einer anderen CNC verbunden sind.

Der HSSB-Treiber von FANUC unterstützt mehrere HSSB-Kanäle, wobei jeder Kanal mit einer Platine und einer CNC verknüpft ist.

Die FANUC FOCAS-Anwendungen können jede CNC anhand ihrer Kanalnummer ansprechen, sodass ein PC Daten von mehreren CNC-Maschinen gleichzeitig überwachen, programmieren oder anzeigen kann.

F4: Welche ist die maximale Länge des Glasfaserkabeln, das von der HSSB-Verbindung unterstützt wird?

Das empfohlene Glasfaserkabel (Serie A66L-6001-0026) ist in Standardlängen erhältlich.Die maximale unterstützte Kabellänge wird durch das optische Leistungsbudget der spezifischen Sende-Empfänger-Kombination auf den Platinen bestimmt..

In der Praxis ist die HSSB-Verbindung für Verbindungen innerhalb eines Maschinenraums oder zwischen einem Maschinenraum und einer angrenzenden Platine bestimmt, die in der Regel Meter bis Dutzende Meter lang sind.

Für längere Strecken ist die maximale Kabellänge für die spezifische Kabel- und Kabelkombination in der HSSB-Dokumentation von FANUC zu finden.

Verwenden Sie das Kabel nicht in Spulen oder mit scharfen Biegen, da diese das Signal abschwächen.

F5: Nach der Installation des A20B-8101-0160 und des FANUC-Treibers zeigt die CNC-Bildschirmfunktion "CNC ist nicht angeschlossen" oder "HSSB-Fehler". Was sollte diagnostiziert werden?

Arbeiten Sie in folgender Reihenfolge:

(1) Bestätigen Sie, dass der Treiber korrekt installiert ist und der A20B-8101-0160 keinen Fehler im Windows Device Manager zeigt.

(2) Bestätigen Sie, dass die CNC-seitige HSSB-Board in die CNC eingebaut ist und die CNC eingeschaltet ist.

(3) Bestätigen Sie, dass das Glasfaserkabel an beiden Enden angeschlossen und sauber ist.

(4) Bestätigen Sie, dass der HSSB-Parameter der CNC (der die HSSB-Kommunikation auf der CNC-Seite ermöglicht) korrekt eingestellt ist. Dieser Parameter muss aktiviert sein, damit die CNC an der HSSB-Verbindung teilnehmen kann.(5) Bestätigen Sie, dass die in der HSSB-Software des PCs konfigurierte Knotennummer mit der HSSB-Knoten-Einstellung der CNC übereinstimmt.

Eine Mismatch in der Knotenzahl ist ein häufiger Einsatzfehler, der genau das "nicht verbunden" Symptom erzeugt.
