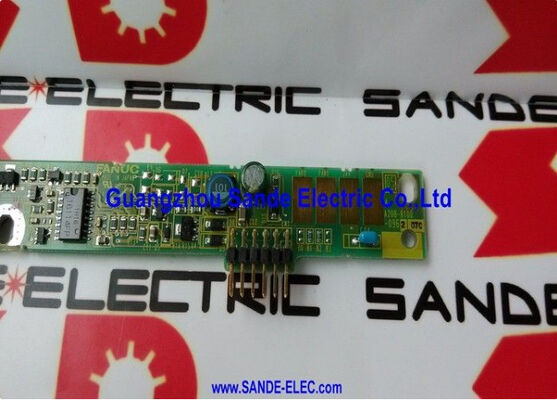

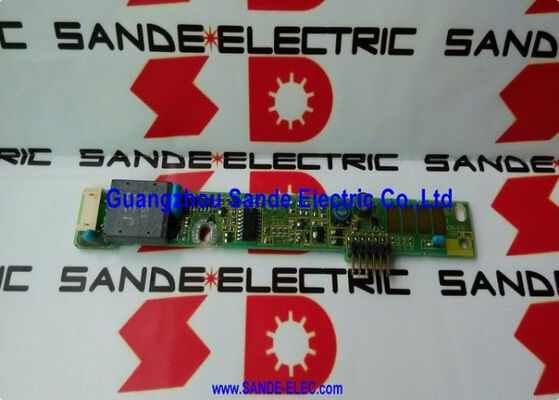

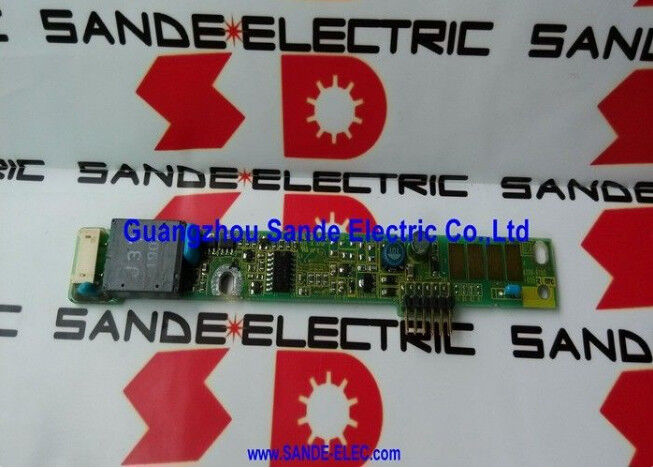

A20B-8100-0961 Fanuc Leiterplatte A20B81000961 A2OB-8IOO-O96I

A20B-8100-0961∙ FANUC 30i/31i/32i Modell A LCD Hintergrundbeleuchtung Inverter PCB ∙ 7.2-Zoll Monochrom / CCFL / Integriertes und eigenständiges LCD / MDI

Was dieser Wechselrichter tut

Die A20B-8100-0961 wandelt niedrigspannendes Gleichspannungsgerät in das hochfrequente, hochspannende Wechselstromgerät um, das eine CCFL-Hintergrundleuchte benötigt.

Ein 7,2-Zoll-Monochrom-LCD-Panel erzeugt kein sichtbares Bild ohne seine angezündete CCFL-Lampe.000V Wechselstrom bei 40 ‰ 80 kHz, um den Bogen zu erreichen und zu erhalten ‰ Spannungen und Frequenzen, die nirgendwo sonst im CNC-Elektrosystem zu finden sind. Der A20B-8100-0961 erzeugt diesen Hochspannungs-Wechselstrom aus dem niedrigspannenden Gleichstrom, der aus der CNC-Stromversorgung verfügbar ist.

Wenn dieser Wechselrichter ausfällt, wird das Display dunkel. Die CNC arbeitet weiterhin normal ¢ Programme laufen, die Maschine schneidet ¢ aber der Bediener kann die Schnittstelle nicht sehen.

Schlüsselmerkmale

Zwei gültige Konfigurationen

Der gleiche A20B-8100-0961 dient zwei physikalischen Anzeigeinstallationsarten in der 30i-Modell-A-Plattform:

Integrierte Steuerung der Serie i:Die LCD- und MDI-Tastaturen sind Teil der integrierten CNC-Einheit.

Standalone digitale LCD/MDI-Einheit:Eine separate LCD/MDI-Anlage, die per Kabel mit dem CNC-Schrank verbunden ist. Das Bedienfeld befindet sich physisch an der Maschinenvorderseite; die CNC-Elektronik befindet sich im Maschinenschrank.Der Wechselrichter befindet sich in der eigenständigen LCD/MDI-Einheit.

Beide Konfigurationen verwenden das gleiche 7,2-Zoll-Monochrom-CCFL-Display und den gleichen Wechselrichter A20B-8100-0961.

Anwendungsszenarien

Plötzlicher Bildschirmblackout:Ein FANUC 30i Modell A Bearbeitungszentrum Anzeige wird vollständig dunkel.Der Wechselrichter A20B-8100-0961 hat versagt., schneidet die CCFL-Antriebsspannung ab.

Progressive BildschirmverdunkelungDas 7,2-Zoll-Display eines 31i-Modell-A-CNC wird im Laufe von Monaten allmählich abgeschwächt.Austausch der A20B-8100-0961 und der CCFL-Lampe wiederherstellt die volle Helligkeit.

Häufig gestellte Fragen

F1: Ist A20B-8100-0961 mit 30i Modell B oder Farb-LCD 30i Systemen kompatibel?

Nein. Die Beschreibung besagt ausdrücklich "30i, 31i, 32i Modell A nur mit einem Fanuc LCD 7,2 "Monochrommonitor". Modell B-Varianten und Farb-LCD-Konfigurationen verwenden unterschiedliche Wechselrichter-PCBs.Bestätigen Sie die CNC-Modellbezeichnung und Anzeigetype von der Hardware vor der Bestellung.

F2: Wie kann ich feststellen, ob A20B-8100-0961 gegen die CCFL-Lampe versagt hat?

Beide erzeugen ein dunkles oder schwaches Display. Messen Sie die Leistung des Wechselrichters, wenn er angetrieben wird: Ein funktioneller Wechselrichter erzeugt Hochspannungs-Wechselstrom am Lampenanschluss, auch wenn die Lampe ausfällt.Keine HV-Ausgangspunkte zum WechselrichterIn der Praxis ist der Austausch des Wechselrichters und der CCFL-Lampe zusammen die zuverlässigste Lösung, wenn die Anzeigealterung beträchtlich ist.

F3: Kann ein schwaches Display ein Ausfall des Wechselrichters sein, oder ist es immer die CCFL-Lampe?

Eine allmähliche Verdunkelung über Monate ist in der Regel CCFL-Lampenalterung (Quecksilberentzug).Plötzliche Dämpfung oder intermittierendes Anzeigungsverhalten (Arbeit, dann Dunkelheit) deutet häufiger auf den Wechselrichter hin.

F4: Ist für den A20B-8100-0961 Ersatz eine CNC-Softwarekonfiguration erforderlich?

Nein, der Wechselrichter ist eine Hardwarekomponente zur Leistungsumwandlung. Die Anbringung des Ersatzgerätes stellt den CCFL-Antrieb sofort beim Einsatz wieder her. Es werden keine CNC-Parameter oder Softwareänderungen vorgenommen.

F5: Ist die 7,2-Zoll-Monochrom-Anzeige noch funktionsfähig?

Ja. Das 30i Model A ist eine ausgereifte, aber aktiv genutzte Plattform ∙ seine Display-Service-Teile befinden sich weiterhin auf dem Nachmarkt.
