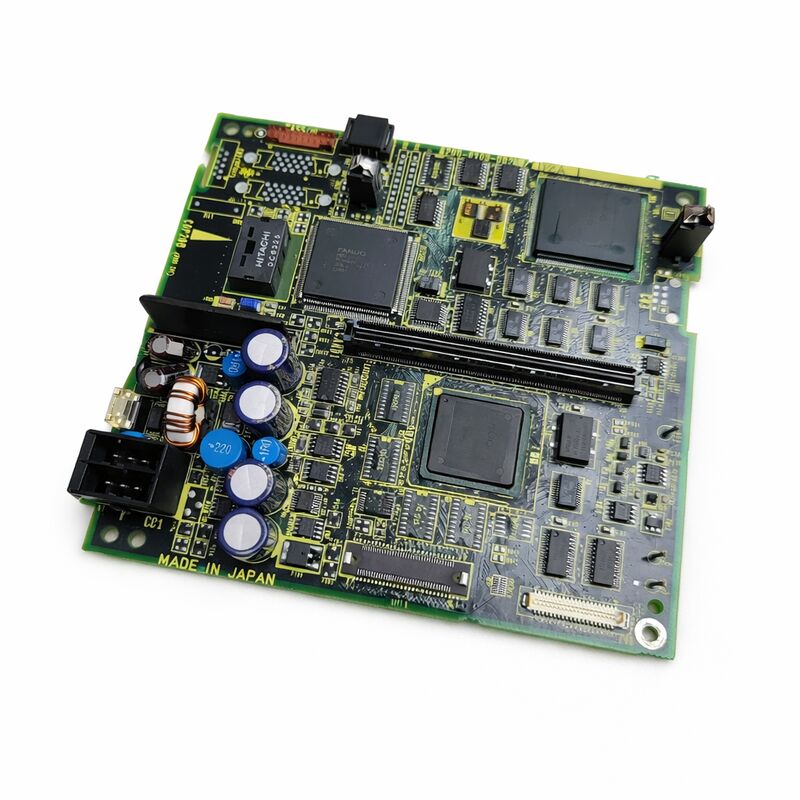

FANUC A20B-8100-0820 LCD Grafiksteuerungs-Leiterplatte

Übersicht

Die A20B-8100-0820 ist eine Grafik- und LCD-Steuerungsleiterplatte, die in eigenständigen FANUC FA-LCD-Displaybaugruppen verwendet wird.

Angebote beschreiben sie als LCD-Displaytreiber und als LCD-Steuerungsleiterplatte für eigenständige Einheiten der i-B-Serie, mit Anwendungsreferenzen zu Systemen der Serie 15i, 16i und 18i und zu 10,4-Zoll-FA-LCD-Einheiten für Modelle der Serie B ist.

Diese Platine befindet sich auf der Display-Steuerungsseite der CNC-Hardware.

In der praktischen Servicearbeit bedeutet dies, dass sie anhand der genauen Rolle der bereits in der Maschine installierten Display-Platine ausgewählt wird, da die Bedienerschnittstelle von der ursprünglichen Grafiktreiber- und Display-Schnittstellenstruktur abhängt.

Die Übereinstimmung desselben Modells hilft, die bestehende LCD-Einheitenarchitektur und die im Steuergerät verwendete Display-Platinenfamilie beizubehalten.

Technische Daten

Anwendungen

Diese Platine ist geeignet für installierte FANUC CNC-Systeme, bei denen das Bedienfeld bereits eine eigenständige FA-LCD-Einheit mit der A20B-8100-0820 Grafiksteuerungs-Position verwendet.

Sie ist besonders relevant bei der Ersetzung von Display-Platinen, der Reparatur von LCD-Einheiten und der Überholung, bei der die ursprüngliche Bedienerschnittstelle mit derselben Platinenfamilie übereinstimmen muss.

Hinweise zur Ersetzung

Bestätigen Sie vor der Bestellung den installierten Platinencode, vergewissern Sie sich, dass die Displaybaugruppe dieselbe eigenständige FA-LCD-Struktur verwendet und prüfen Sie, ob die ursprüngliche Grafiksteuerungs-Position A20B-8100-0820 ist.

Bei Display-Steuerungsplatinen ist die genaue Modellkontinuität wichtig, da die Platine direkt mit der LCD-Schnittstelle und dem Grafiktreiberlayout verbunden ist, das bereits in der Maschine verwendet wird.

FAQ

F1: Welche Art von Platine ist A20B-8100-0820?
Es ist eine LCD Grafiksteuerungs-Leiterplatte, die in FANUC Displaybaugruppen verwendet wird. Die Platine wird als LCD-Displaytreiber und als LCD-Steuerungsleiterplatte für eigenständige Displayeinheiten der i-B-Serie beschrieben, was sie dem Display-Steuerungsbereich zuordnet und nicht dem CPU-, E/A- oder Servo-Bereich.

F2: Warum ist die Beschreibung als LCD-Displaytreiber wichtig?
Weil diese Beschreibung die installierte Funktion der Platine definiert. Eine als Displaytreiber identifizierte Platine ist mit der Bildschirmschnittstelle und der Bildverarbeitungsseite der Bedieneinheit verbunden, daher sollte ein Ersatz dieselbe Hardware-Rolle beibehalten.

In der Praxis ist dies eine der wichtigsten Überprüfungen bei der Wiederherstellung einer bestehenden LCD-Baugruppe.

F3: Mit welchen Steuerungen wird diese Platine häufig in Verbindung gebracht?
Angebote verbinden sie mit Systemen der Serie 15i, 16i und 18i, und ein Angebot verbindet sie direkt mit einer 10,4-Zoll-FA-LCD-Einheit für Modelle der Serie B ist.

Das gibt der Platine einen klaren Kontext in der installierten Basis von FANUC i-Serie Display-Hardware.

F4: Ist dies eine vollständige LCD-Einheit oder nur die Platine?
Es ist die Platine, die die LCD-Einheit unterstützt, und nicht die gesamte Displaybaugruppe selbst. Angebote beschreiben sie als Grafiktreiber oder LCD-Steuerungsleiterplatte, was bedeutet, dass sie sich innerhalb der Display-Hardware befindet und mit der richtigen, bereits installierten LCD-Einheit in der Maschine übereinstimmen sollte.

F5: Was sollte vor dem Kauf überprüft werden?
Überprüfen Sie die installierte Teilenummer, bestätigen Sie, dass die Display-Hardware eine eigenständige FA-LCD-Einheit verwendet, und vergewissern Sie sich, dass die ursprüngliche Grafiksteuerungsplatine A20B-8100-0820 ist.

Es ist auch nützlich, die zugehörige Steuerungsfamilie und die bereits in der Maschine installierte Displaygröße zu bestätigen.
