A20B-8100-0670 Fanuc Leiterplatte A20B81000670 A2OB-8IOO-O67O

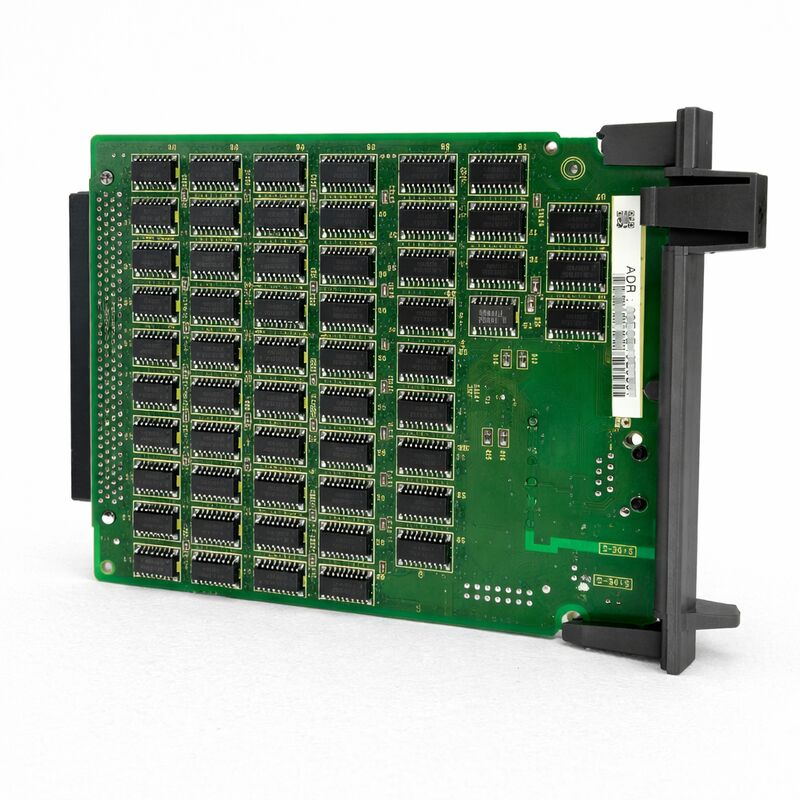

FANUC A20B-8100-0670 ∙ Fast Ethernet Board ∙ Standalone CNC Ethernet Option PCB, FOCAS1 / DNC1 / Factolink Network Interface, A20B-8100 Serie, Ursprung Japan

Teilnummer:Einheitliche Datenbank

Hersteller:FANUC Corporation (Japan)

Produktkategorie:PCB Ethernet Option Board (standalone CNC-Typ)

Reihe:Einheitliche Datenbank

Übersicht

DieFANUC A20B-8100-0670ist ein Fast Ethernet-Option Board für die eigenständigen CNC-Controller der FANUC-Serie I. Es wird in den Optionsslot einer eigenständigen CNC-Steuerungsanlage installiert,Hinzufügen eines 100BASE-TX Ethernet-Ports, der es dem Controller ermöglicht, sich mit einem Fabrik-LAN zu verbinden.

Ohne diese Platine – oder die eingebettete Ethernet-Funktion, die auf bestimmten Hauptplatenvarianten verfügbar ist – hat eine CNC der FANUC-Serie i keine direkte Netzwerkverbindung.Es kann nur über RS-232C-Serialkabel oder HSSB kommunizieren.

Die A20B-8100-0670 ändert das. Einmal installiert und konfiguriert, wird die CNC zu einem vernetzten Knotenpunkt.

Es kann NC-Programme empfangen und senden, auf FOCAS2-API-Aufrufe von Überwachungssoftware antworten, an DNC1/Ethernet-Datenserver-Dateiübertragungen teilnehmen,und Anzeige von Factolink-Betriebsleiter-Leitbildschirmen, die von einem Werksserver geschoben werden.

Die eigenständige Bezeichnung in der Produktkategorie ist spezifisch und wichtig.

Die Steuerungen der FANUC i-Serie sind in zwei Architekturen erhältlich: integriert (LCD-montiert, kompakt) und eigenständig (die CNC-Elektronik in einem separaten Schrank).

Die A20B-8100-0670 ist für die Einheiten des Standalone-Types ausgelegt, bei denen Optionsplatten in speziellen Regalplätzen im Steuerfach montiert werden.

Schlüsselmerkmale

Was das Ethernet-Board ermöglicht

Sobald die A20B-8100-0670 installiert und die Ethernet-Parameter der CNC konfiguriert sind, stehen mehrere Konnektivitätsfunktionen zur Verfügung:

FOCAS1/Ethernet.FOCAS (FANUC Open CNC API Specification) ist die Standard-API von FANUC für den Zugriff auf CNC-Daten von externen Anwendungen.

Mit dem Ethernet-Board können sich Anwendungen, die auf einem PC oder Server ausgeführt werden, über TCP/IP verbinden, um Spindellast, Achsposition, Alarmstatus, Programmnamen,und Dutzende anderer CNC-Daten in Echtzeit.

Dies ist die Grundlage für die Maschinenüberwachung, OEE-Dashboards und die Integration von MTConnect auf Maschinen der FANUC-I-Serie.

DNC1/Ethernet.Die Funktion DNC1 ermöglicht es, NC-Programmdateien von einem netzwerkzugänglichen Dateiserver zu laden, anstatt sie im Voraus in den internen Speicher der CNC zu übertragen.

Die CNC fordert eine Programmdatei nach Namen an, und die Ethernet-Board holt sie aus dem konfigurierten DNC-Serverpfad über das Netzwerk ab.

Dies ist die Standardart, wie große Programme, z. B. mehrere Tausend-Block-Form-Bearbeitungsprogramme, auf CNC-Maschinen ausgeführt werden, ohne dass ein großer lokaler Speicher erforderlich ist.

Faktenverbindung.Factolink ist das Bedienungsanleitungssystem von FANUC.

Ein Factolink-Server schiebt Textseiten auf das Display der CNC, so dass Einrichtungsanweisungen, Wartungsempfehlungen oder Produktionsdaten direkt auf dem Bedienfeld dargestellt werden können.

Das Ethernet-Board stellt die Netzwerkverbindung bereit, die Factolink-Updates in Echtzeit von einem zentralen Server aus ermöglicht.

Kontext der Installation

Die A20B-8100-0670 installiert sich in einen verfügbaren Optionsslot im Standalone CNC-Steuerstand.Es steckt in den F-Bus-Anschluss auf dem Backplane und wird durch die CNC-Systemsoftware beim Starten erkannt.

Nach der Installation müssen die Netzwerkparameter der CNC konfiguriert werden IP-Adresse, Subnetzmaske, Standard-Gateway und die spezifischen Funktionsparameter für FOCAS, DNC1 oder Factolink,je nachdem, welche Dienste verwendet werden.

Diese Parameter werden über die SYSTEM/Ethernet-Parameterbildschirme der CNC im MDI-Modus eingegeben und in einem nichtflüchtigen Speicher gespeichert.

Die Platine selbst erfordert eine kompatible Ethernet-Softwareoption, die in der Systemsoftware (FROM) der CNC aktiviert werden muss.Installation der Platine ohne entsprechende Softwareoptionslizenz führt dazu, dass die Ethernet-Funktion inaktiv ist.

Überprüfen Sie die Optionskonfiguration der CNC, bevor Sie dieses Brett als Standalone-Ersatz bestellen.

Häufig gestellte Fragen

F1: Die A20B-8100-0670 ist installiert, aber der Softkey EMBED PORT erscheint nicht auf dem SYSTEM-Bildschirm. Was sollte zuerst überprüft werden?

Die häufigste Ursache ist, dass die Ethernet-Softwareoption im FROM-Modul der CNC nicht aktiviert ist.

Überprüfen Sie den Optionsbildschirm der CNC (SYSTEM → [OPTIONS]) auf die Ethernet-Funktion.

Wenn es nicht aufgeführt ist oder nicht aktiviert ist, kann das Brett ohne die entsprechende Softwareoption nicht aktiviert werden.

F2: Kann der A20B-8100-0670 FOCAS2-API-Aufrufe aus moderner Maschinenüberwachungssoftware unterstützen?

Ja, FOCAS1/Ethernet (das der A20B-8100-0670 unterstützt) und FOCAS2 teilen eine kompatible Protokollbasis.

Most modern FANUC machine monitoring and MTConnect adapter software using the FOCAS2 library connects to i-series CNC controllers via the Ethernet port regardless of whether the board is dedicated (A20B-8100-0670 type) or an embedded Ethernet function on the main board.

Bestätigen Sie die spezifische FOCAS2-Bibliotheksversion und die kompatible CNC-Serie mit dem Softwareanbieter.

F3: Die CNC ist ein integrierter (LCD-montierter) Typ 16i-B oder 18i-B. Passt die A20B-8100-0670?

Der A20B-8100-0670 ist speziell für Standalone-CNC-Geräte mit speziellen Rack-Slots ausgelegt.Integrierte (LCD-montierte) 16i-B/18i-B/21i-B CNC-Einheiten verwenden eine andere Optionsslot-Architektur und verschiedene Ethernet-Schnittstellenboards.

Bestätigen Sie die physikalische Architektur der CNC, bevor Sie bestellenwährend integrierte Einheiten die Elektronik hinter dem LCD-Panel integriert haben.

F4: Wie viele gleichzeitige FOCAS-Verbindungen unterstützt der A20B-8100-0670?

Das Ethernet-Board unterstützt eine begrenzte Anzahl gleichzeitiger TCP/IP-Verbindungen, wie sie in der FANUC-FOCAS1/Ethernet-Spezifikation definiert sind.Der Versuch, mehr Verbindungen zu eröffnen, als das Board unterstützt, verursacht Verbindungsverweigerung oder Zeitverzögerungen in der Anwendungssoftware.

Für Umgebungen, die viele gleichzeitige Datenverbraucher erfordern, ist ein einzelner FOCAS2-Datenkonzentrator, der sich einmal an die CNC anschließt und die Daten neu verteilt, die Standardarchitektur.

F5: Nach dem A20B-8100-0670-Austausch erscheinen die Ethernet-Parameter leer. Gibt es eine Möglichkeit, sie ohne die ursprünglichen Konfigurationsdatensätze wiederherzustellen?

Die Ethernet-Parameter (IP-Adresse, Subnetzmaske, DNC-Serverpfad usw.) werden im SRAM der CNC gespeichert.

Wenn die Platine ohne Sicherung des SRAMs ersetzt wurde oder die Parameter während des Austauschs gelöscht wurden, müssen sie manuell wieder eingegeben werden.

Die Parameter für FOCAS, DNC1 und Factolink werden alle in den Parameterbildschirmen SYSTEM → Ethernet eingegeben.

Kontaktieren Sie die Service-Dokumentation des Werkzeugmaschinenherstellers oder den Fabriknetzwerkadministrator, wenn die Datensätze lokal nicht verfügbar sind.
