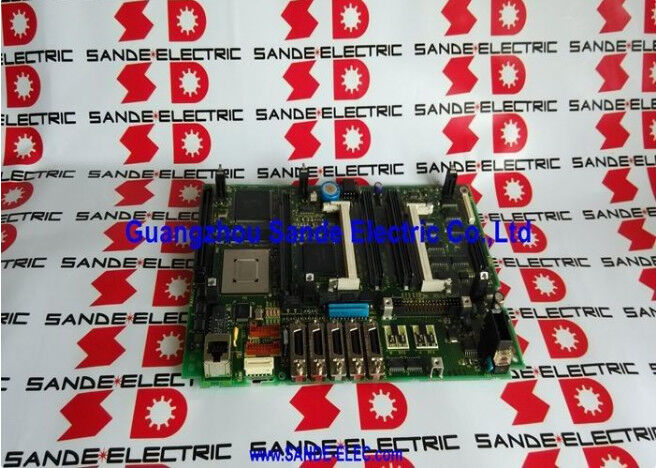

A20B-8100-0669 Fanuc PCB-Board A20B81000669 A2OB-8IOO-O669

FANUC A20B-8100-0669∙ Haupt-CPU-PCB A20B-8100 i-Serie CNC-Controller Familie, LCD-montierte Hauptsteuerung, FSSB-Servo-Schnittstelle, Ursprung Japan

Teilnummer:Einheitliche Datenbank

Hersteller:FANUC Corporation (Japan)

Produktkategorie:PCB Haupt-CPU-Board (Motherboard)

Reihe:A20B-8100 FANUC i-Serie CNC Haupt-CPU-Boards Familie

Übersicht

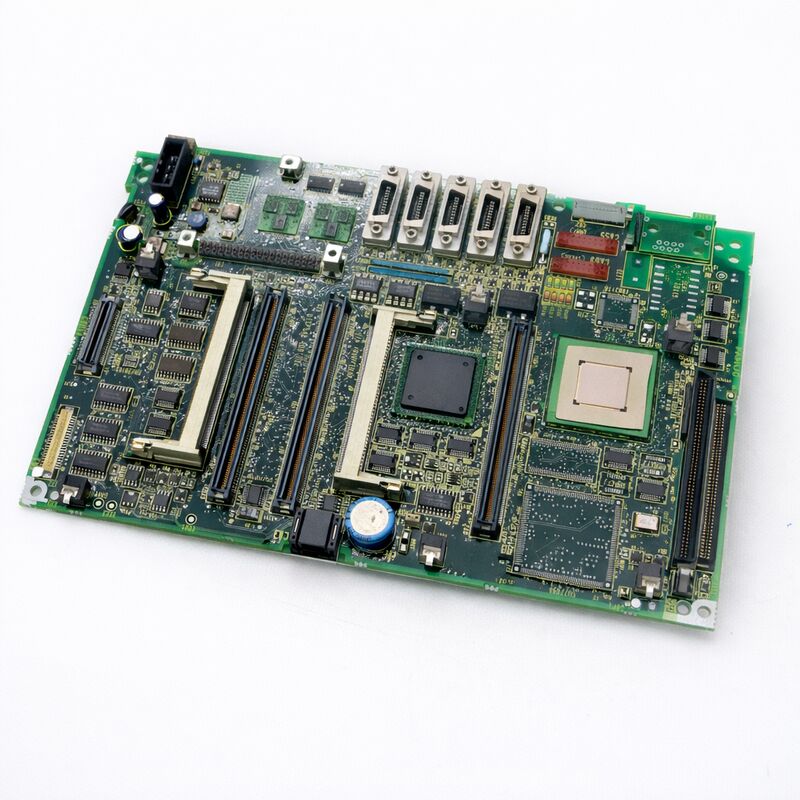

DieFANUC A20B-8100-0669ist eine Haupt-CPU-Leiterplatte der FANUC-Serie A20B-8100, der Familie der LCD-montierten Hauptplatten, die im Mittelpunkt der CNC-Steuerung der FANUC-Serie i steht.

Diese Platten dienen als zentrale Hardwareplattform für die FANUC-Familie der CNC-Steuerungen 16i-B, 18i-B und 21i-B,die Produktgeneration, die das CNC-Angebot von FANUC im mittleren und hohen Bereich in den 2000er und 2010er Jahren prägte.

Jeder CNC-Controller der i-Serie dieser Generation ist um eine dieser Hauptplatinen herum gebaut.

Die Platine beherbergt das Plug-in-CPU-Modul, das FROM/SRAM-Speichermodul, die Achsensteuerungskarte und Display/Kommunikationsschaltkreise.so dass es eine integrierte LCD-montierte Baugruppe ist. Die Elektronik und das Display des Steuergeräts sind eine einheitliche Einheit..

Die A20B-8100-Hauptplattenfamilie umfasst mehrere CNC-Varianten durch verschiedene Teilnummern. Jede Nummer in der Serie entspricht einem bestimmten CNC-Modell mit einem definierten Satz von PMC-Fähigkeiten,Ethernet-Optionen, und Achsenkonfigurationen.

Die A20B-8100-0669 gehört zu dieser Familie und bedient ihre bezeichnete CNC-Konfiguration mit derselben physikalischen Architektur und dem Plug-in-Modulsystem, die über die i-Serie B-Generationsplatten verteilt werden.

Schlüsselmerkmale

Die i-Serie B-Generation-Architektur

Die B-Generation der i-Serie von FANUC, die die 16i-B, 18i-B und 21i-B-Controller umfasste, brachte eine überarbeitete Hardwareplattform im Vergleich zur früheren Modell-A-Generation.

Die Hauptplatinen der B-Generation haben eine gemeinsame physikalische Architektur, während jede Variante die für ihre CNC-Software geeignete Hardware-Konfiguration trägt.

Das Hauptbrett ist der Anker der gesamten Steuerungsanlage.

FSSB-Servo-Bus-KommunikationAlle Servoverstärker sind über FSSB-Faserkabel an den COP-Anschlüssen an die Hauptplatine angeschlossen.

Die FSSB-Verbindung überträgt Positionsbefehle und Rückkopplungsdaten in Echtzeit und ersetzt die älteren analogen und Pulsstrang-Servo-Schnittstellen früherer FANUC-Generationen.

Serielle Spindelinterface.Der Spindelverstärker wird über den JA7A-Seriespindelanschluss angeschlossen.

E/A-Verbindung für Maschinen-E/A.Die verteilte Maschine I/O – Grenzschalter, Magnetvorrichtungen, Türschlösser, Werkzeugwechselsignale – verbindet sich über den I/O Link Bus, der an der JD51A endet.

Steckmodul-Slots.Das FROM/SRAM-Modul, das CPU-Prozessormodul und die Achsensteuerungskarte werden alle direkt auf der Hauptplatine installiert.

Diese sind während der Wartung als Einzelgeräte austauschbar.

Stromversorgungsanschluss.Das Stromversorgungsmodul A20B-8100-0720 steckt direkt in die Hauptplatine und liefert die regulierten Spannungen, die der gesamte Controller benötigt.

Überlegungen über den Ersatz des Hauptvorstands

Der ordnungsgemäße A20B-8100-0669-Austausch erfordert die Einhaltung des von FANUC festgelegten Verfahrens für den Austausch der Hauptplatine der I-Serie.

Erst die SRAM-Rückzahlung.Das SRAM-Modul auf der Hauptplatine enthält Maschinenparameter, PMC-Leiterdaten, Werkzeugverschiebungen, Arbeitskoordinaten und gespeicherte Bauteilprogramme.

Führen Sie immer ein volles SRAM-Backup aus, bevor Sie das Board berühren. Sichern Sie auf einer FANUC-Speicherkarte, PC-Karte oder RS-232C-Übertragung auf einen PC. Bestätigen Sie, dass das Backup vollständig und lesbar ist, bevor Sie fortfahren.

Modulübertragung.Das FROM/SRAM-Modul, die CPU-Prozessorkarte und die Achsensteuerungskarte werden vom ursprünglichen Board auf den Ersatz übertragen.

Diese Module tragen die maschinenspezifische Software und dürfen nicht mit Modulen einer anderen Maschine ausgetauscht werden, ohne die vollständige Software-Kompatibilität zu überprüfen.

Nach der Installation überprüfen.Nach der Neuaufstellung und SRAM-Wiederherstellung wird auf den Parameter-Check-Bildschirm gestartet und überprüft, ob alle Parameterseiten vorhanden sind.

Überprüfen Sie den PMC-Leiterstatus. Joggen Sie jede Achse und bestätigen Sie den Servo-Ready-Status. Testen Sie die Spindel im JOG-Modus, bevor Sie die Maschine in die Produktion zurückführen.

Häufig gestellte Fragen

F1: Der Controller verliert Strom und startet nicht wieder, nachdem das Hauptbrett ausgetauscht wurde. Das Display bleibt leer. Was ist die wahrscheinlichste Ursache?

Eine leere Anzeige unmittelbar nach dem Austausch der Hauptplatine zeigt, dass das FROM/SRAM-Modul nicht ordnungsgemäß sitzt.

Das Modul ist das erste, wonach das Boot-ROM sucht. Wenn es das Modul nicht findet oder falsch liest, kann die Boot-Sequenz nicht fortgesetzt werden und das Display bleibt dunkel.

Abschalten, das FROM-/SRAM-Modul fest wieder einstellen und erneut versuchen.

F2: Nach der Installation des A20B-8100-0669 zeigen alle Servoachsen Alarm 401 (VRDY ausgeschaltet). Die Servoverstärker erscheinen angeschaltet. Was sollte überprüft werden?

Alarm 401 unmittelbar nach einem Hauptplattaustausch zeigt fast immer eine gestörte FSSB-Faserverbindung.

Bei der Handhabung der Platine können die optischen Fasern an den COP10A-Anschlüssen auf der Hauptplatine leicht locker gezogen worden sein.

Überprüfen Sie, ob jedes Faserende vollständig eingesetzt und verriegelt ist. Reinigen Sie die Faserendeflächen mit einem trockenen, flüssigkeitsfreien Abstrich, falls eine sichtbare Kontamination auftritt.

F3: Ist ein SRAM-Backup, der von einer 16i-B oder 18i-B-kompatiblen Maschine entnommen wurde, auf den Hostcontroller des A20B-8100-0669 übertragbar?

Nr. Die SRAM-Daten sind maschinenspezifisch. Der Parametersatz, die PMC-Leiter und die gespeicherten Programme sind an das genaue CNC-Modell, die Software-Edition und die Maschinekonfiguration der ursprünglichen Maschine gebunden.SRAMs aus einer anderen CNC-Variante verursachen Systemalarme oder fehlerhaftes Maschinenverhalten.

Die SRAM-Backup-Datei, die von derselben Maschine genommen wurde, in die die Ersatzkarton geht, wird immer wiederhergestellt.

F4: Kann die Hauptplatine A20B-8100-0669 auf Bauteilsebene repariert werden?

Die Reparatur auf Komponentenebene ist für Peripherie-Schaltungen möglich Einzelkomponenten, Steckverbinder, Spannungsregler,clock-Schaltkreise, aber nicht praktisch für den Hauptprozessor oder ASIC-Geräte auf der PlatineDie meisten spezialisierten Reparaturbetriebe von FANUC testen die Platine in einem Live-Controller-System und ersetzen die Platine als Einheit, wenn der Fehler in einem nicht reparierbaren Gerät liegt.

Die Reparatur von Komponenten ist nur dann kostengünstig, wenn es sich bei der defekten Komponente um eine identifizierbare Diskrete oder einen Steckverbinder handelt und nicht um ein ASIC.

F5: Wie kann die richtige Ersatzteilplatine ermittelt werden, wenn die Originalteilnummer der Maschine nicht bekannt ist?

Die Bauteilnummer der bestehenden Hauptplatine ist auf dem Kennzeichen der Platine gedruckt, ein weißer oder silberner Aufkleber, der sich typischerweise an einer Kante der Leiterplatte befindet.Fotografieren Sie dieses Etikett, bevor Sie das Brett entfernen.

Wenn das Etikett beschädigt ist, the machine's system unit drawing number (beginning with A02B-) can be cross-referenced against FANUC's hardware configuration documentation to identify the correct main board part number for that controller system.
