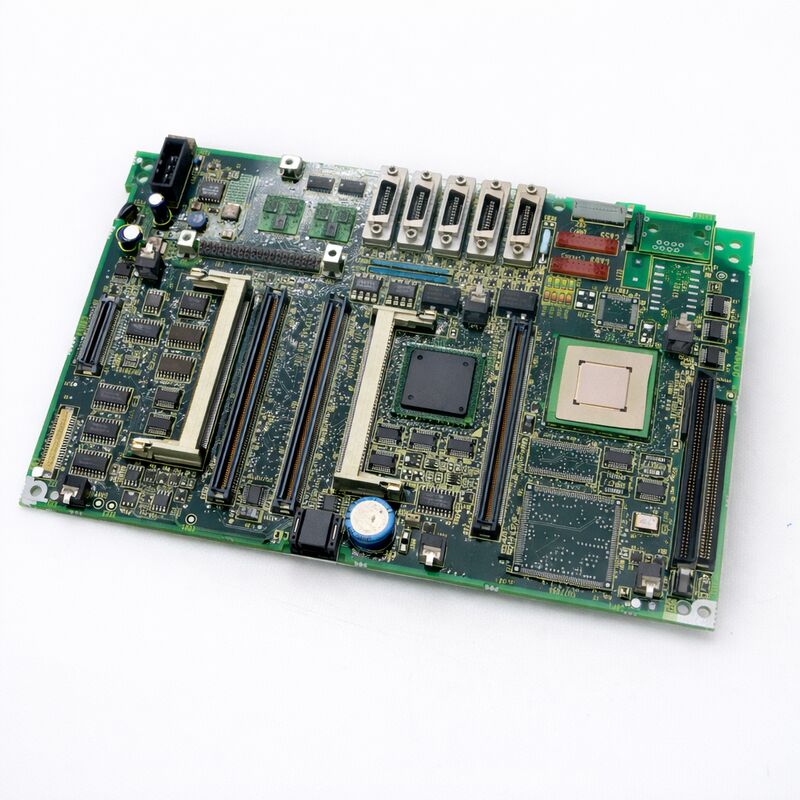

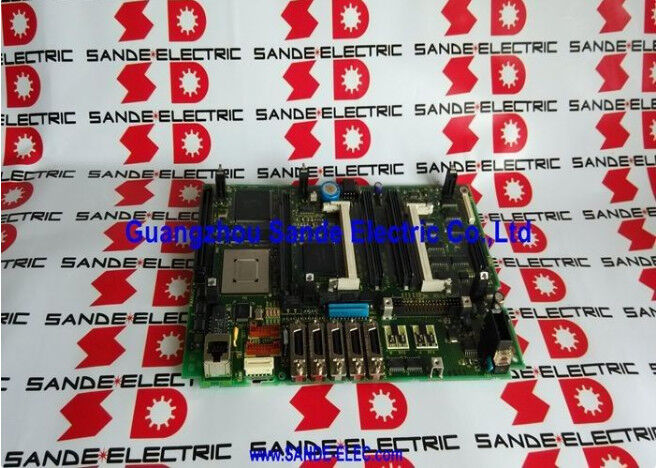

FANUC A20B-8100-0662∙ Serie 21i-B Steuerung Haupt-CPU-PCB PMC-SA1, ohne Ethernet, Serie A20B-8100, LCD-montiert, für 21i-MB / 21i-TB, Japan Ursprung

Teilnummer:Einheitliche Datenbank

Hersteller:FANUC Corporation (Japan)

Produktkategorie:PCB Haupt-CPU-Board (CNC-Steuer-Mutterboard)

Reihe:A20B-8100 FANUC 16i-B / 18i-B / 21i-B Hauptplattenfamilie

Übersicht

DieFANUC A20B-8100-0662ist das Haupt-CPU-Board für CNC-Steuerungen der FANUC-Serie 21i-B, die mit PMC-SA1 konfiguriert sind und kein eingebettetes Ethernet haben.

Es ist die spezifische Variante des Motherboards, die das Feature-Set des 21i-B-Systems für diese Konfiguration definiert: eine fähige,kostengünstiger CNC-Steuergerät für Drehmaschinen (21i-TB) und Bearbeitungszentren (21i-MB), geeignet für die mittlere Komplexität von Werkzeugmaschinen.

Innerhalb der A20B-8100-066x-Hauptplattenfamilie entspricht jede Teilnummer einer spezifischen Kombination aus CNC-Seriebezeichnung und On-Board-Funktionskonfiguration.:PMC-SA1, ohne Ethernet.

Die Bezeichnung PMC-SA1 bezieht sich auf die PMC-Spezifikation (Programmable Machine Controller) ?? SA1 ist der Einstiegs-PMC der Generation 21i-B,Verarbeitung typischer Maschinenleiterlogik ohne die fortschrittliche Programmierfähigkeit der Variante SB7.

Das Fehlen eines eingebetteten Ethernet ist das andere definierende Merkmal: Maschinen, die eine Fabriknetzwerkverbindung benötigen, müssen eine externe Ethernet-Optionsplatine hinzufügen,Während Maschinen, die nur über RS-232C oder PCMCIA kommunizieren, mit dieser Platine als Standard arbeiten.

Die 21i-B-Serie ist die FANUC-Mainstream-CNC für Allzweck-Produktionswerkzeugmaschinen.innerhalb einer für typische 2- bis 4-Achsen-Werkzeugmaschinen geeigneten Achsenzahl und PMC-Spezifikation.

Schlüsselmerkmale

Die 21i-B in der 16i-B / 18i-B / 21i-B Generation

Die A20B-8100-066x-Familie umfasst die gesamte zweite Generation der i-Serie in drei CNC-Bezeichnungen:

Die 21i-B nimmt in der Achsen- und Funktionshierarchie dieser Generation die niedrigere Position ein. Die 16i-B und 18i-B unterstützen mehr gesteuerte Achsen und eine breitere Palette fortschrittlicher Bearbeitungsfunktionen.

Die 21i-B ist für Werkzeugmaschinen geeignet, bei denen 2 bis 4 Achsen und eine Standardzyklusfunktionalität alle Bearbeitungsanforderungen erfüllen.vertikale Bearbeitungszentren, und Bohrmaschinen in der globalen Produktion.

Ein bemerkenswerter Hardwareunterschied ist das CPU-Modul. Der 21i-B verwendet im Vergleich zum 16i-B und 18i-B CPU-Prozessoren mit niedrigeren Spezifikationen.

Die Verarbeitungsbedürfnisse des 21i-B sind proportional geringer ∙ weniger Achsen, einfachere Teilprogramme,weniger gleichzeitige Verarbeitungsanforderungen so dass die reduzierte CPU-Spezifikation angemessen ist und die praktische Maschinenleistung nicht einschränkt.

PMC-SA1 – Was es in der Praxis bedeutet

Die PMC (Programmierbare Maschinensteuerung) in einer FANUC CNC ist die eingebaute PLC. Sie führt die Leiterlogik des Maschinenbauer aus, die alle Maschineneingaben/Ausgänge verwaltet: Grenzschalter, Türschließungen, Kühlmittel,Werkzeugwechsler, Palettensysteme und alles außerhalb der direkten Servo- und Spindelsteuerung.

PMC-SA1 ist die Einstiegs-PMC-Spezifikation der Generation 21i-B:

Programmschritte:SA1 unterstützt eine definierte Anzahl von Leiterstufen, die für die PMC-Anforderungen für eine Standard-Zwei-Achsen-Drehmaschine oder 3-Achsen-Bearbeitungszentrum ausreichen.

Symbole der Leiter:SA1 stellt den Standardsatz von Relaiskontakten, Spulen, Timern, Zählern und Vergleichsfunktionen bereit, die in der herkömmlichen Werkzeugmaschinenleiterlogik verwendet werden.

Ausführungsgeschwindigkeit:SA1 kann mit der für die normale Maschineneingabe/Ausgabe erforderlichen Geschwindigkeit ausgeführt werden, die für Spindel-, Kühlmittel-, Tür- und Werkzeugfunktionen mit Reaktionszeiten in Zehntausenden von Millisekunden ausreicht.

für Maschinen mit komplexen Werkzeugwechseln, Multi-Palletsystemen oder umfangreichen Benutzermakro-SchnittstellenPMC-SB7 (verfügbar auf den Tabellen -0663 und -0665) bietet mehr Programmschritte und erweiterte Fähigkeiten.

Die SA1 des -0662 bedient die meisten Standard-Werkzeugmaschinenanwendungen ohne Einschränkung.

Häufig gestellte Fragen

F1: Eine 21i-B-Maschine hat ein -0662-Board (PMC-SA1, kein Ethernet). Kann es durch das -0664 (PMC-SA1, mit Ethernet) ersetzt werden?

Die PMC-Spezifikation ist identisch (SA1), so dass die bestehende PMC-Leiter ohne Änderungen übertragen wird.

Der einzige Unterschied besteht darin, dass der -0664 eingebettete Ethernet-Fähigkeiten hinzufügt, der -0662 fehlt

Bestätigen Sie, dass die FROM-Software-Edition auf den Modulen der Ersatzteile mit der spezifischen Maschinenkonfiguration kompatibel ist, bevor sie ersetzt wird.

F2: Nach der Installation eines Ersatzgeräts A20B-8100-0662 zeigt der 21i-B PMC-Alarm ER01 (Programm nicht gefunden).

Der PMC-Alarm ER01 gibt an, dass das PMC-Leiterprogramm nicht im SRAM vorhanden ist.

Entweder wurde das SRAM-Backup nach dem Austausch nicht wiederhergestellt, das SRAM-Modul wurde nicht von der Originalplatine übertragen oder der Wiederherstellungsprozess wurde nicht abgeschlossen.Bestätigen Sie, dass das SRAM-Modul von der ursprünglichen Platine in der neuen Platine installiert ist.

Wenn kein Backup vorhanden ist, muss die PMC-Leiter aus den ursprünglichen Programmdateien des Maschinenherstellers neu geladen werden.

F3: Die 21i-B-Maschine benötigt kein Ethernet. Wenn ein -0664-Board als Ersatz verwendet wird, verursacht das nicht verwendete Ethernet Probleme?

Nein, der eingebettete Ethernet-Port auf der -0664 ist inaktiv, wenn kein Kabel angeschlossen ist und keine Ethernet-Parameter konfiguriert sind.

Es verbraucht keine Systemressourcen oder beeinträchtigt die CNC-Leistung.

Die Substitution ist für Maschinen, die kein Ethernet verwenden, funktionell transparent.

F4: Welche Achsensteuerkarte ist für ein 4-Achsen-Bearbeitungszentrum auf der A20B-8100-0662 erforderlich?

Die A20B-3300-0032 (4-Achsen-Servo-Steuerkarte, Servo-Software der Serie 90B0) ist die richtige Karte für eine 4-Achsen-21i-B-Konfiguration.

Die A20B-3300-0033 kann zweiachsige Konfigurationen verarbeiten.Überprüfen Sie immer, welche Achsenkarte an der Originalmaschine angebracht ist, bevor Sie eine Ersatzkarte bestellen..

F5: Ist das DRAM-Modul für die A20B-8100-0662 das gleiche wie für die 16i-B- oder 18i-B-Hauptplatten?

Die 21i-B verwendet andere DRAM-Module als die 16i-B und 18i-B. Die 21i-B (ohne Ethernet) verwendet A20B-3300-0291 (16MB DRAM) oder A20B-3300-0290 (32MB DRAM).

Die 16i-B und 18i-B verwenden A20B-3300-0310 (16MB) oder A20B-3300-0311 (32MB).

Das Anbringen eines 16i/18i DRAM-Moduls an eine 21i-B-Hauptplatine verursacht Bootfehler.
