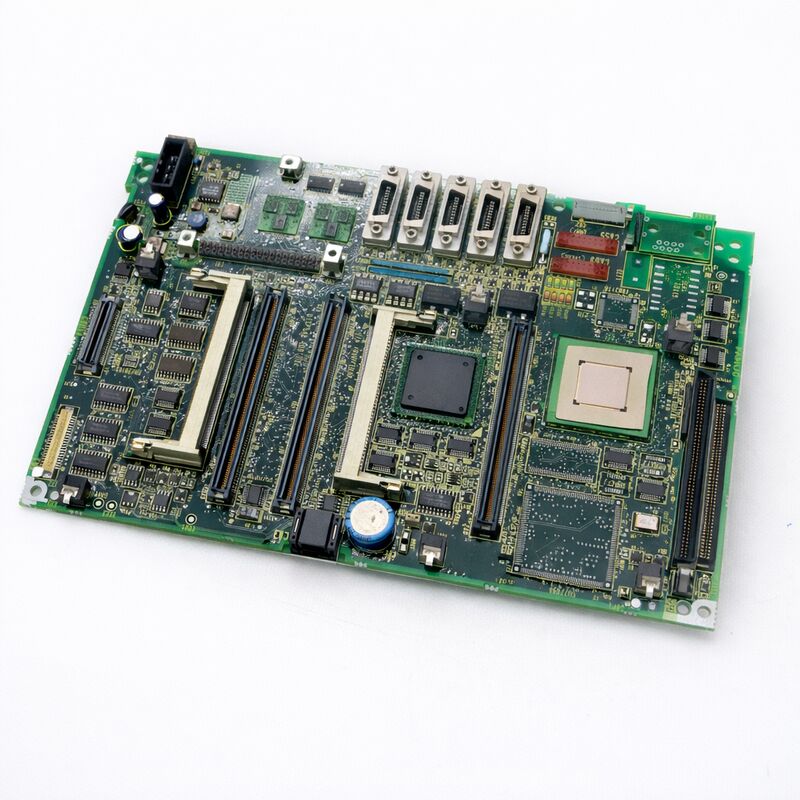

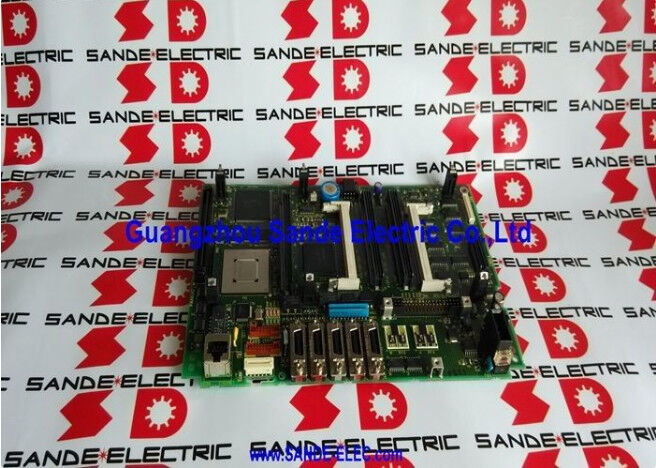

A20B-8100-0661 Fanuc PCB-Board A20B81000661 A2OB-8IOO-O66I

FANUC A20B-8100-0661∙ Serie 18i-B Steuerung Haupt-CPU-PCB für 18i-MB / 18i-TB CNC-Controller, Serie A20B-8100, LCD-montiert, Ursprung Japan

Teilnummer:Einheitliche Datenbank

Hersteller:FANUC Corporation (Japan)

Produktkategorie:PCB Haupt-CPU-Board (CNC-Steuer-Mutterboard)

Reihe:A20B-8100 FANUC 16i-B / 18i-B / 21i-B Hauptplattenfamilie

Übersicht

DieFANUC A20B-8100-0661ist das Haupt-CPU-Board für CNC-Steuerungen der Baureihe 18i-B von FANUC. Unabhängig davon, ob es sich bei der Maschine um eine 18i-MB-Maschine (Bearbeitungszentrum), eine 18i-TB-Maschine (Drehmaschine) oder eine andere 18i-B-Variante handelt,Dies ist die Platine in der Mitte des Steuerungssystems, die wichtigste Hardwarekomponente im 18i-B-Controller..

Der 18i-B befindet sich in der Mitte der FANUC-I-Serie der zweiten Generation.

Es bietet mehr Achsenkapazität und fortschrittliche Bearbeitungstechniken als das 21i-B, wobei es die gleiche Kernarchitektur teilt. FSSB digitale Servo-Kommunikation, serielle Spindelkontrolle,und eine modulare Plug-in-Board-Konstruktion als die gesamte Generation 16i-B/18i-B/21i-B.

Diese Positionierung machte die 18i-B zu einer beliebten Wahl für komplexe Drehmaschinen (insbesondere Mehrturm- und Subspindelmaschinen), 5-Achsen-Bearbeitungszentren,und andere fortgeschrittene Werkzeugmaschinen, die mehr als die Achsenzahl des 21i-B benötigen, aber nicht die volle Leistungsfähigkeit des 16i-B benötigen.

Die Platine wird auf der Rückseite der LCD/MDI-Einheit montiert.Maschinensysteme, die um diese Platte herum gebaut sind, werden durch die Bezeichnung der Steuerungseinheit mit Beginn A02B-0283-Bxxx gekennzeichnet.

Diese Platine ist in einer großen Anzahl von 18i-B-Maschinen im Einsatz und bleibt das wichtigste Wartungsgegenstand für diese CNC-Generation.

Schlüsselmerkmale

Was unterscheidet die 18i-B von der 16i-B und 21i-B

Die drei Hauptplatinen der A20B-8100-066x-Generation dienen drei unterschiedlichen CNC-Bezeichnungen.

18i-B gegen 21i-B.Die 18i-B unterstützt mehr gesteuerte Achsen und anspruchsvollere Bearbeitungsfunktionen als die 21i-B.

Es verwendet CPU-Module mit höheren Spezifikationen (A20B-3300-03xx) im Vergleich zu den CPUs mit geringerer Leistung im 21i-B.

Die beiden Hauptplatinen sind nicht austauschbar die Ersetzung einer 21i-B-Platine durch eine 18i-B-Maschine wird nicht unterstützt.

18iB gegen 16iB.Die 16i-B ist die Platine mit den höchsten Spezifikationen dieser Generation.

Die 18i-B und 16i-B teilen dieselbe CPU-Modulfamilie (A20B-3300-03xx) und dieselbe DRAM-Modulfamilie (A20B-3300-0310/0311).Ihre Hauptplatten unterscheiden sich in der maximalen Achsenzahl und Funktionssätzen, die von ihrer jeweiligen CNC-Software definiert werdenDie Platten selbst sind nicht kompatibel.

Die 18i-B-Steuerungsanlage

Die A20B-8100-0661 enthält folgende Plug-in-Module:

Prozessormodul (A20B-3300-03xx).Die Pentium-Klasse-Prozessorkarte, die die 18i-B-Systemsoftware ausführt.

Eine signifikante Leistungssteigerung gegenüber den 486DX-Prozessoren der Modell-A-Generation,die für komplexe mehrsachsige Interpolation und Hochgeschwindigkeitsbearbeitungsanwendungen benötigte Verarbeitungsleistung bietet.

FSSB-Servokarte.Das Achsensteuerungsmodul, das die Kommunikation mit optischen Fasern mit allen Servoverstärkern steuert.

Für die mehrsachsigen Konfigurationen des 18i-B Drehmaschinen mit mehreren Turmen und UnterspindelnBearbeitungsstätten mit Drehachsen die FSSB-Karte verarbeitet mehr gleichzeitige Achsenkommunikation als eine 21i-B-Servo-Karte.

Grafikkarte.Steuert das LCD-Panel und unterstützt die Farbdarstellung auf den 10,4- und 8,4-Zoll-Farb-LCD-Geräten, die üblicherweise an 18i-B-Maschinen montiert werden.

FROM/SRAM-Modul.Systemsoftware und Maschinendaten. SRAM ist batterieunterstützt. Die Backupbatterie muss funktionieren, um Daten bei Stromausfällen zu speichern.

DRAM-Module.Der 18i-B unterstützt 16 MB (A20B-3300-0310) oder 32 MB (A20B-3300-0311) Konfigurationen.

Stromversorgungsmodul (A20B-8100-0720).Sie ist direkt an die Hauptplatine angebracht.

Häufig gestellte Fragen

F1: Der 18i-B-Controller ist komplett tot ∼ kein Display, kein Ventilator, keine LED-Aktivität. Das PSU-Modul ist bestätigt funktionsfähig. Ist das Hauptbrett fehlerhaft?

Mit einer bestätigten funktionsfähigen PSU und keinerlei Lebenszeichen, wird das Hauptbrett zum Hauptverdächtigen.

Bevor Sie dies abschließen, prüfen Sie, ob die Batterie nicht tief entladen ist und ob der Stromanschluss des LCD-Geräts gesichert ist.

Wenn diese bestätigt werden und die Platine immer noch keine Aktivität zeigt, ist die primäre Stromverwaltungsschaltung der Hauptplatine wahrscheinlich ausgefallen.

Es bedarf eines Plattenwechsels oder einer Reparatur auf Bauteilsebene.

F2: Kann ein A20B-8100-0661 von einer 18i-B-Maschine einen in einer anderen 18i-B-Maschine direkt ersetzen?

Der Hauptplatentyp ist kompatibel. Allerdings gehören die Module auf der Platine ?? FROM/SRAM, CPU, Servo-Karte, DRAM ?? zur Spendermaschine.

Nach der Transplantation der Platte mit ihren Modulen, wird die empfangende Maschine die Parameter des Spenders haben, PMC Leiter, und Daten, nicht seine eigenen.

Die Daten der empfangenden Maschine müssen aus ihrem eigenen SRAM-Backup wiederhergestellt werden, bevor die Maschine wieder in Betrieb genommen werden kann.

Der Ersatz der Hauptplatine ist immer als ein datenkritisches Verfahren zu betrachten, das eine aktuelle Sicherung erfordert.

F3: Die 18i-B zeigt Alarm 360 (FSSB: Fehler beim Initialisieren) an allen Achsen bei jedem Start, mit angetriebenen Servoverstärkern.

Alarm 360 auf mehreren Achsen mit angetriebenen Verstärkern weist auf einen Fehlschlag der FSSB-Kette hin.Überprüfen Sie zuerst die FSSB-Faserverbindungen am COP10A-Anschluss auf der FSSB-Servo-Karte der Hauptplatine.

Die Faser muss sauber, unbeschädigt und vollständig verriegelt sein. Überprüfen Sie die Faser auf scharfe Biegen oder Beschädigungen. Überprüfen Sie auch die Verbindung am ersten Verstärker der FSSB-Kette.

Wenn beide bestätigt werden und der Alarm anhält, ist die FSSB-Servo-Karte auf der Hauptplatine möglicherweise ausfallen ∙ sie kann unabhängig von der Hauptplatine ausgetauscht werden.

F4: Die Backup-Batterie wurde tot aufgefunden, als die Ersatzteile installiert wurden. Sind die SRAM-Daten bereits verloren gegangen?

Wenn die Batterie leer war, bevor die Platine zur Wartung ausgeschaltet wurde,Die SRAM-Daten sind möglicherweise bereits vor Beginn der Ersatzarbeit verloren gegangen.

Deshalb muss vor jeder Wartungsarbeit an einer I-Serie-CNC immer ein SRAM-Backup auf ein externes Medium durchgeführt werden, unabhängig davon, ob die Batterie in Ordnung erscheint.es muss aus den ursprünglichen Parameterblättern und Programmdateien des Maschinenherstellers wieder eingegeben werden.

F5: Nach dem A20B-8100-0661-Austausch und der Wiederherstellung aller Daten funktioniert die Spindel nicht und zeigt Alarm SP9001. Was sollte untersucht werden?

SP9001 ist ein serieller Spindel-Kommunikations-Alarm. Der 18i-B erhält keine gültige Kommunikation vom Spindelverstärker.Dies resultiert am häufigsten aus einem losen oder getrenntem JA7A-Kabel zwischen Hauptplatine und SPM-Verstärker.

Überprüfen Sie den Anschluss JA7A an beiden Enden. Wenn die Verbindung sicher ist, überprüfen Sie, ob die Spindelparameter, insbesondere die seriellen Spindelkonfigurationsparameter, korrekt wiederhergestellt wurden.

Ein falscher Spindelparameter nach einer Wiederherstellung kann diesen Alarm auch bei einer guten physikalischen Verbindung auslösen.
