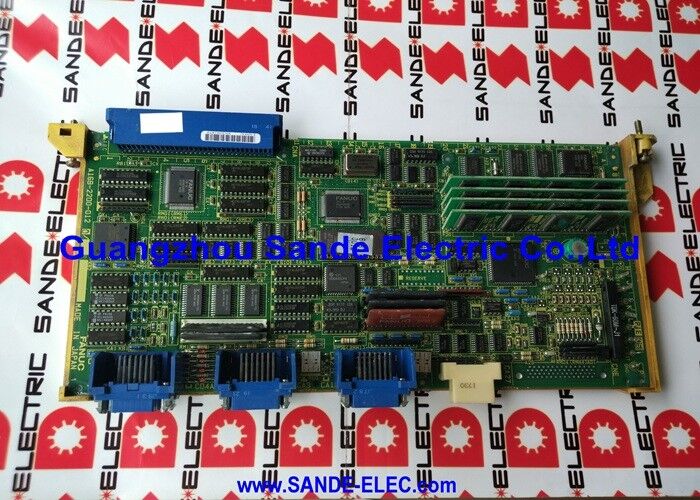

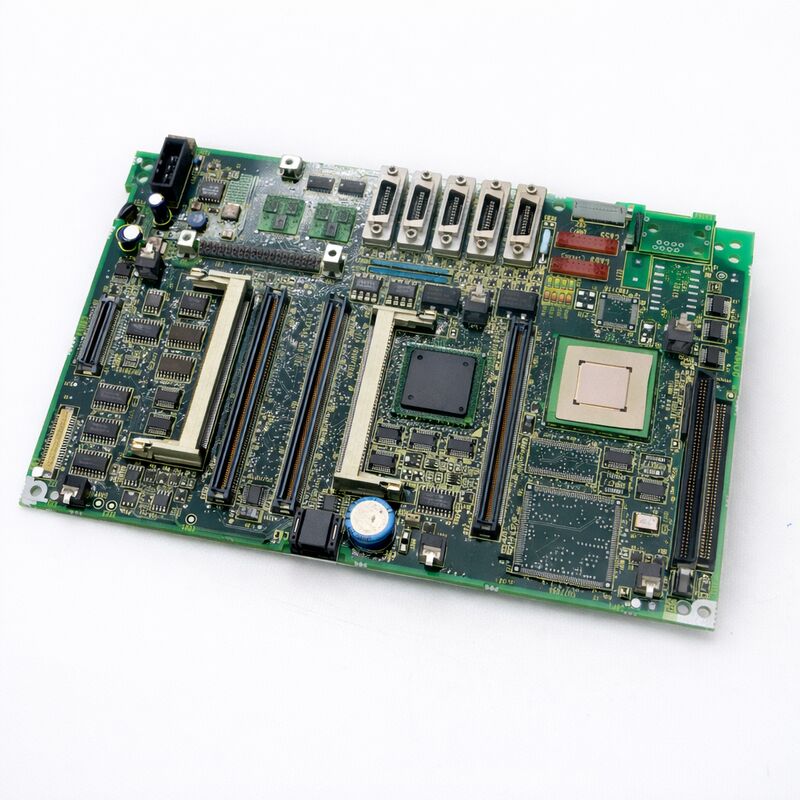

FANUC A20B-8100-0620 | LCD-Steuerungsplatine — CNC-Bedienfeld-Display-Steuerplatine, A20B-8100-Serie, Herkunft Japan

Teilenummer: A20B-8100-0620

Hersteller: FANUC Corporation (Japan)

Produktkategorie: Platine — LCD-Steuerplatine (Bedienfeld-Display-Schaltung)

Serie: A20B-8100

Übersicht

Die FANUC A20B-8100-0620 ist eine LCD-Steuerungsplatine aus der A20B-8100-Serie von FANUC.

Sie befindet sich in der CNC-Bedienfeld-Baugruppe und ist für die Anzeigesteuerschaltung der LCD-Einheit zuständig — die Platine, die für die Umwandlung der Videosignale des CNC in die korrekten Ansteuersignale verantwortlich ist, die das LCD-Panel benötigt, um ein stabiles, genaues Bild zu erzeugen.

Das Bedienfeld ist der Ort, an dem der Maschinist und die Werkzeugmaschine aufeinandertreffen. Alles, was die CNC kommunizieren muss — Achspositionen, Spindeldrehzahl, Programmstatus, Alarmmeldungen, Parameterwerte — wird über das Display vermittelt. Eine defekte LCD-Steuerplatine unterbricht diese visuelle Verbindung vollständig.

Die CNC läuft intern weiter, aber der Bediener verliert jegliches Feedback. An einer laufenden Maschine ist dies ein Produktionsstopp; an einer Maschine, die eingerichtet wird, macht es jeden sinnvollen Betrieb unmöglich.

Die A20B-8100-0620 gehört zur A20B-8100-Serie von FANUC, einer breiten Familie von Steuerungsplatinen, die Hauptplatinen, Option-Boards und Bedienfeld-Elektronik für i-Serie und verwandte CNC-Generationen abdeckt. Innerhalb dieser Familie ist die LCD-Steuerplatine die Schnittstellenschicht zwischen der Grafikausgabe der CNC und dem physischen Display-Panel — nicht das Haupt-CNC-Motherboard selbst, sondern eine dedizierte Platine im Bedienfeldgehäuse, die die Display-Signalkette verwaltet.

Wichtige Spezifikationen

Funktion der LCD-Steuerplatine im Bedienfeld

Ein FANUC CNC-Bedienfeld ist mehr als nur ein Gehäuse mit einem Bildschirm und Tasten. Im Inneren teilen sich mehrere Platinen die Funktionen. Die Haupt-CNC-Platine (in einem integrierten LCD-montierten System) oder die Display-Schnittstelle (in einem Standalone-System) erzeugt Videosignale.

Diese Signale werden an die LCD-Steuerplatine weitergeleitet, die mehrere kritische Aufgaben erfüllt:

Signalumwandlung und Timing. Das LCD-Panel benötigt spezifische digitale Ansteuersignale mit präzisem Timing.

Die Steuerplatine wandelt das eingehende Videosignalformat in das horizontale und vertikale Timing- und Pixeldatenformat um, das die Treiber-ICs des LCD-Panels benötigen.

Hintergrundbeleuchtungssteuerung. LCD-Panels benötigen eine Hintergrundbeleuchtung, um die Flüssigkristallschicht von hinten zu beleuchten.

Frühere FANUC-Panels verwendeten CCFL-Hintergrundbeleuchtungen (Kaltkathoden-Leuchtstofflampen), die von einer Wechselrichterstufe angesteuert wurden; spätere Panels verwenden LED-Hintergrundbeleuchtungen.

Die LCD-Steuerplatine enthält oder ist mit der Hintergrundbeleuchtungssteuerung verbunden, die die Helligkeit regelt und das Ein-/Ausschalten der Hintergrundbeleuchtung steuert.

Display-Energieverwaltung. Die Steuerplatine verwaltet die Energie-Sequenzierung für das Display-Panel selbst — sie steuert, wann die Panel-Energie relativ zum Signaleingang angelegt wird, was Schäden am LCD-Panel durch Einschalttransienten verhindert.

Signalintegrität. In der industriellen Umgebung einer Werkzeugmaschine — mit schaltenden Servoantrieben, laufenden Kühlmittelpumpen und startenden Motoren — ist elektrisches Rauschen eine ständige Herausforderung.

Die LCD-Steuerplatine erhält die Signalintegrität durch Filterung und Pufferung aufrecht, um das Display-Bild trotz der elektrisch verrauschten Umgebung stabil zu halten.

Symptome eines Ausfalls der LCD-Steuerplatine

Probleme mit der LCD-Steuerplatine sind in der Regel visuell offensichtlich, können aber auch schleichend auftreten:

Vollständig schwarzer Bildschirm bei angelegter Spannung und keiner sichtbaren Hintergrundbeleuchtung deutet entweder auf die Platine oder die Hintergrundbeleuchtungsversorgung hin. Testen Sie, ob die CNC in anderer Hinsicht normal läuft (prüfen Sie über RS-232C oder hören Sie auf normale Betriebsgeräusche), bevor Sie die Platine austauschen.

Bild vorhanden, aber ausgewaschen oder falschfarbig deutet darauf hin, dass die Display-Signalkette funktioniert, aber die Kontrast- oder Farbsteuerkreise auf der Platine teilweise ausgefallen sind.

Display flackert intermittierend und stabilisiert sich dann typischerweise, was auf eine ausfallende Komponente auf der Steuerplatine hindeutet — oft im Zusammenhang mit alternden Kondensatoren oder einer grenzwertigen Hintergrundbeleuchtungsversorgung.

Bildschirm friert ein, während die CNC weiterläuft (verifiziert durch die fortgesetzte Reaktion der Maschine auf Eingaben) deutet auf einen Ausfall der Display-Steuerplatine und nicht auf einen Ausfall der Hauptplatine hin.

FAQ

F1: Das Display ist komplett schwarz, aber die CNC scheint zu laufen. Wie kann die LCD-Steuerplatine als Fehlerquelle bestätigt werden?

Verifizieren Sie zuerst, dass die CNC trotz des schwarzen Bildschirms betriebsbereit ist — versuchen Sie eine RS-232C-Verbindung oder beobachten Sie, ob die Maschine per Geräusch auf MDI-Eingaben reagiert.

Wenn die CNC normal läuft, liegt der Fehler in der Display-Kette und nicht in der Hauptplatine.

Messen Sie, ob die Gleichspannung über den Anschluss an die LCD-Steuerplatine gelangt. Wenn Spannung vorhanden ist, der Bildschirm aber schwarz bleibt, sind die Platine selbst oder die Hintergrundbeleuchtungsversorgung als nächstes zu prüfen.

Eine vorübergehend eingebaute, bekanntermaßen funktionierende Ersatzplatine bestätigt oder schließt die A20B-8100-0620 aus.

F2: Kann ein LCD-Panel separat von der A20B-8100-0620 Steuerplatine ersetzt werden?

Das LCD-Panel und seine Steuerplatine sind in FANUC-Bedienfeld-Baugruppen eng aufeinander abgestimmte Komponenten.

FANUC verkauft sie als abgestimmte Paare über sein Ersatzteilprogramm. Im Außendienst ist es generell ratsam, Steuerplatine und Panel zusammen zu ersetzen, es sei denn, man ist sicher, dass die Kompatibilität übereinstimmt.

Wenn nur das LCD-Panel physisch ausgefallen ist (gesprungenes Display, tote Pixel), während die Steuerplatine gut getestet wurde, ist ein abgestimmtes Ersatzpanel aus derselben Generation des Bedienfelds erforderlich.

F3: Nach dem Austausch der A20B-8100-0620 erscheint das Bild, hat aber falsche Farben oder Kontrast. Was sollte eingestellt werden?

Einige FANUC LCD-Steuerplatinen verfügen über Helligkeits- und Kontrastregler, die über Trimmpotentiometer auf der Platine oder über CNC-Parametereinstellungen zugänglich sind.

 Überprüfen Sie nach dem Austausch der Platine, ob die relevanten CNC-Parameter für die Display-Helligkeit korrekt eingestellt sind.

Wenn das Bild nach der Parameterprüfung weiterhin falsch ist, muss die Ersatzplatine möglicherweise mit dem FANUC-Display-Einstellverfahren konfiguriert werden.

Stellen Sie außerdem sicher, dass die Revision der Ersatzplatine mit dem installierten LCD-Panel kompatibel ist.

F4: Das Display funktioniert, wenn es kalt ist, fällt aber aus, nachdem die Maschine 30 Minuten gelaufen ist. Ist dies ein Symptom eines Ausfalls der LCD-Steuerplatine?

Thermischer Ausfall ist ein klassisches Symptom von alternden Elektrolytkondensatoren auf der Steuerplatine.

Kondensatoren, die bei Raumtemperatur akzeptabel getestet werden, können bei Betriebstemperatur ausfallen.

Dieses Symptom ist ein starker Hinweis auf eine Steuerplatine, die ersetzt und nicht repariert werden muss, da der defekte Kondensator auf einer dicht bestückten Platine ohne Spezialausrüstung schwer zu isolieren sein kann. Der Austausch der Platine ist die praktische Lösung.

F5: Ist ein SRAM-Datensicherung vor dem Austausch der A20B-8100-0620 erforderlich?

Nein. Die LCD-Steuerplatine ist eine reine Display-Schaltung — sie speichert keine Maschinenparameter, Programme oder Konfigurationsdaten. SRAM-Daten werden auf den Speicherbausteinen der Hauptplatine der CNC gespeichert.

Der Austausch der A20B-8100-0620 birgt kein Risiko eines Datenverlusts. Schalten Sie einfach die Stromversorgung aus, tauschen Sie die Platine aus, schließen Sie alle Kabel sorgfältig wieder an und schalten Sie sie normal ein.
