A20B-8100-0271 Fanuc Leiterplatte A20B81000271 A2OB-8IOO-O27I

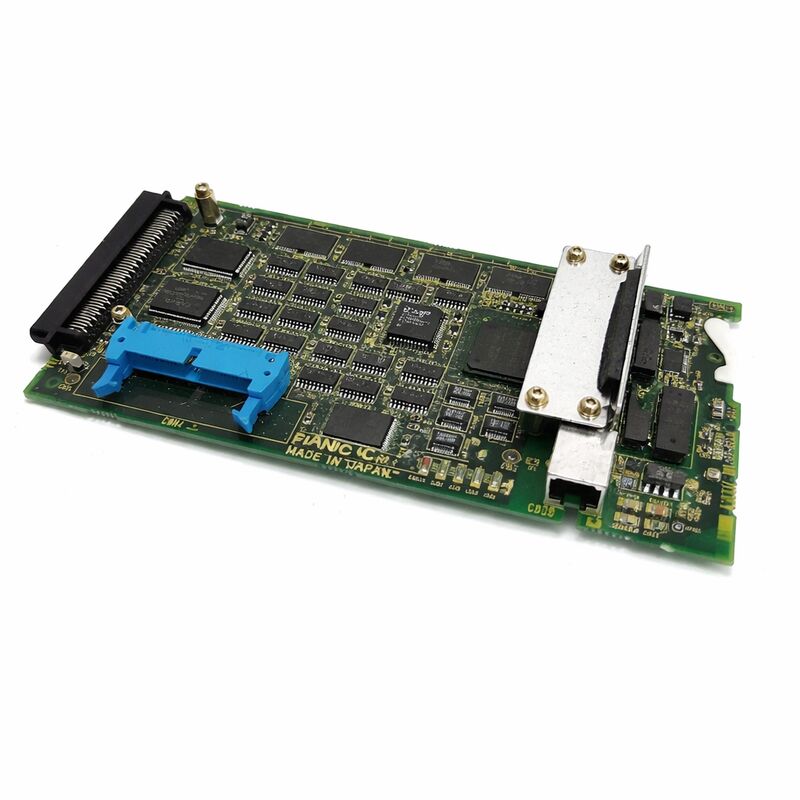

FANUC A20B-8100-0271∙ Datenserver Ethernet + ATA Speicheroption PCB ∙ Serie 15i / 16i / 18i / 21i / 0i CNC

Was diese Tafel dem CNC hinzufügt

Die A20B-8100-0271 ist die Datenserveroptions-PCB für die CNC-Controller der FANUC-Serie i. Sie ist in einem Optionsslot auf dem Hauptplattenriser des Controllers installiert und bietet gleichzeitig zwei Funktionen:Lokaler NC-Programmspeicher mit hoher Kapazität auf einer ATA-Flashkarte, und Ethernet-Konnektivität zum Fabrik-LAN für die DNC-Programmverwaltung.

Ohne diese Platine speichert ein CNC der Serie i NC-Programme in seinem Haupt-FROM/SRAM-Speicher Kapazität in Kilobytes bis zu ein paar hundert Kilobytes gemessen.Programme werden auf einer ATA-Flashkarte gespeichert, deren Kapazität in Megabyte bis Gigabyte gemessen wirdKomplexe Teile mit feinen Interpolationsschritten, mehrflächigen Konturen oder großen Subroutine-Sets können lokal in der Maschine vollständig gelagert und sofort einsatzbereit sein.

Die Ethernet-Schnittstelle verbindet den Datenserver mit dem Fabrik-LAN über das FTP-kompatible Datenserverprotokoll von FANUC.oder Engineering-Arbeitsstation können Programme über das Netzwerk ohne physische Medien oder RS-232C-Serialkabelanschlüsse hochladen und herunterladenDa Programme aus dem lokalen Flash-Speicher ausgeführt werden und nicht aus dem Netzwerk gestreamt werden, haben Netzwerkunterbrechungen während des Schneidens keine Auswirkungen auf den Betrieb der Maschine.

Schlüsselmerkmale

ATA-Adapter- und Installationsslotbeschränkungen

Der ATA-Flashkartenadapter wird mit dem CNH6-Anschluss auf der Platine verbunden und muss vor der Installation der Platine angeschlossen werden.Auf dem Sekundärmarkt werden überholte Einheiten in der Regel ohne ATA-Adapter geliefert; wenn sie nicht enthalten sind, müssen sie getrennt bezogen werden.

Die Platine kann aufgrund der physikalischen Abstandsvoraussetzungen des ATA-Adapters nicht in bestimmten Optionsslots installiert werden:

• Kann den am LCD-Display am nächsten liegenden Platz nicht einnehmen
• Kann nicht den Mittelplatz eines 3-Slot-Geräts einnehmen
• Kann in einer 4-Steck-Einheit den am weitesten von der LCD entfernten Spalt nicht einnehmen

Bestätigen Sie vor der Bestellung die verfügbaren Schlittenpositionen der Steuerung.

Daten-Server-Funktion gegen eingebettetes Ethernet

Einige 16i-B/18i-B-Controller haben Ethernet auf dem Hauptplatte eingebettet, die FOCAS2/Ethernet-Kommunikation für Maschinenüberwachung und DNC-Programm-Streaming ermöglicht.Dies ist nicht dasselbe wie die DatenserverfunktionEin eingebettetes Ethernet allein bietet weder den lokalen Speicher für ATA-Karten noch das FTP-Protokoll für Datenserver.Eine Maschine mit eingebettetem Ethernet kann dennoch von der A20B-8100-0271 profitieren, wenn ein großer lokaler Programmspeicher benötigt wird oder wenn ein streamingfreier Betrieb erforderlich ist.

Die Datenserverfunktion erfordert auch, dass die entsprechende FANUC-Optionsoftware im FROM der CNC aktiviert ist.Der Datenserver-Bildschirm und die Funktionen erscheinen nicht in der CNC-Bedienoberfläche, selbst wenn das Board installiert ist.

Häufig gestellte Fragen

F1: Ist für die Datenserverfunktion eine Softwareoption erforderlich?

Die Datenserver-Funktion erfordert, dass die entsprechende Optionssoftware im FROM des CNC aktiviert wird.Der Datenserver-Bildschirm und die Funktionen erscheinen nicht in der CNC-Bedienoberfläche, selbst wenn das Board physisch installiert ist. Überprüfen Sie den Statusbildschirm für die Systemoptionen, um zu bestätigen, ob die Datenserveroption vorhanden ist, bevor Sie eine Ersatzhardware bestellen.

F2: Der ATA-Adapter fehlt an der überholten Platine. Wo wird er angeschlossen?

Der ATA-Flashkartenadapter wird mit dem CNH6-Anschluss auf der Platine A20B-8100-0271 verbunden.Es muss an CNH6 befestigt sein, bevor die Platine in den Options-Slot eingebaut wird. Der Adapter kann nicht erreicht werden, sobald die Platine eingebaut ist.. Vor der Installation den richtigen ATA-Adapter getrennt ablesen und an das Board anschließen.

F3: Was geschieht, wenn das Brett in einer eingeschränkten Schlittenposition installiert wird?

Der ATA-Kartenadapter hat physikalische Abstandsanforderungen, die mit der LCD-Anlage oder angrenzenden Platinen in bestimmten Schlittenpositionen in Konflikt stehen.Die Anbringung in einen eingeschränkten Schlitz verhindert, dass sich die Steuerung richtig schließt oder der ATA-Adapter nicht sitzt. Bestätigen Sie, dass vor der Installation eine zulässige Schlittenposition im bestimmten Controller verfügbar ist.

F4: Kann der A20B-8100-0271 in einem Steuergerät der Baureihe 30i oder 31i verwendet werden?

Die A20B-8100-0271 ist für die 15i/16i/18i/21i/0i i-Serie.Diese Steuerungen verwenden die A20B-8101-Serie-Option-Boards für Ethernet- und Datenserverfunktionen.

F5: Welche ATA-Flashkartenkapazität ist kompatibel?

Standard-ATA-Flashkarten innerhalb des Kapazitätsbereichs, der durch die installierte FANUC-Datenserver-Softwareversion definiert ist. Sehr große moderne ATA-Karten können die Adressfähigkeit älterer Firmware übersteigen.Unterstützte Kapazitäten liegen in der Regel im Bereich von 32 MB bis 1 GB, abhängig von der SoftwareversionDas FANUC Data Server Operator's Manual legt für jede Softwareversion unterstützte Kartenarten und Kapazitätslimits fest.
