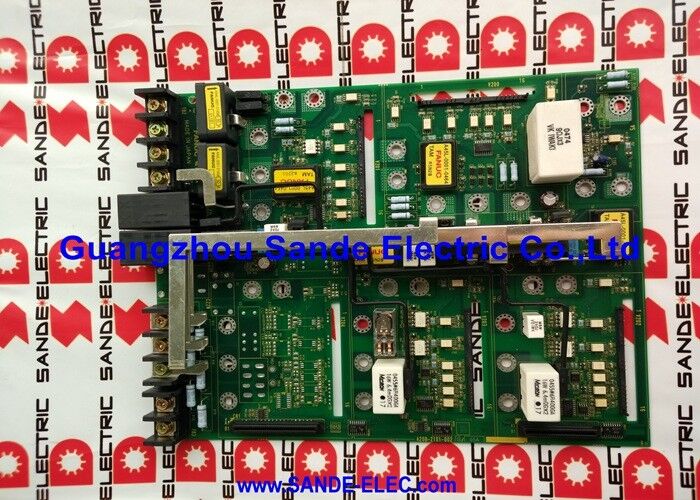

FANUC A20B-8100-0137 | Hauptplatine für LCD-Montage der Serie 21i-A — PMC-SA1 / 5 μs/Schritt / 5000 Leiterplattenschritte

LCD-montierte Architektur der Serie 21i-A

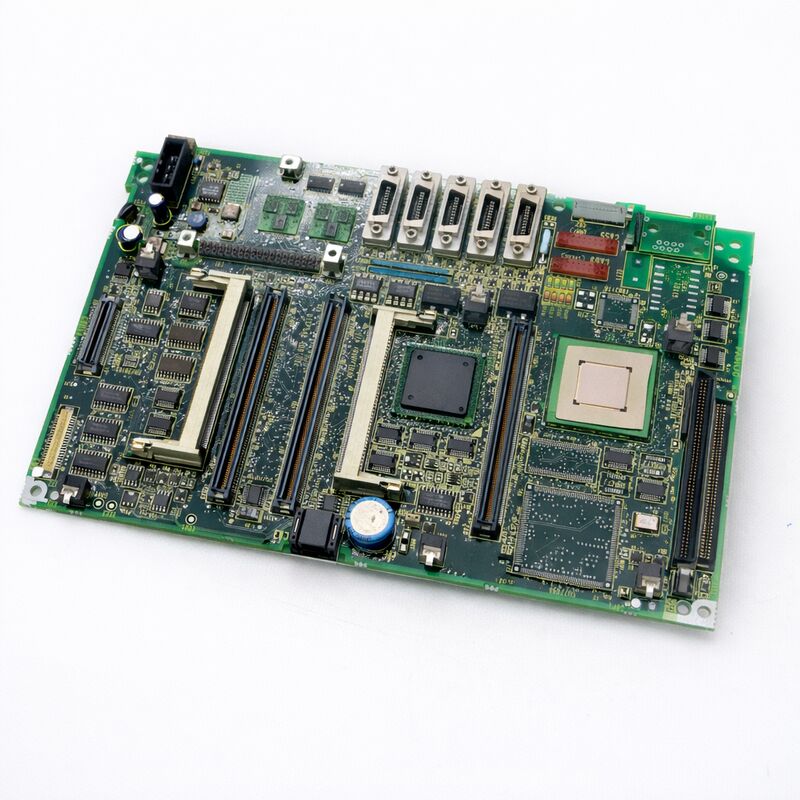

Die A20B-8100-0137 ist die Hauptplatine für die FANUC Serie 21i-A in der LCD-montierten Konfiguration. Beim LCD-montierten Design ist die Hauptsteuerplatine der CNC in die Rückseite der LCD/Bedienfeld-Baugruppe integriert — die Hauptplatine und das Display sind eine kombinierte physische Einheit und nicht die separate Steuereinheit und Bedienfeld-Baugruppe, die bei eigenständigen Rack-montierten Designs verwendet werden. Die beiden Konfigurationen teilen sich dieselbe 21i-A CNC-Plattform, unterscheiden sich jedoch in der physischen Verpackung.

Diese LCD-montierte Hauptplatine übernimmt alle Kernfunktionen der 21i-A CNC: Ausführung der CNC-Software, Ausführung der PMC-Leiterplatte, I/O-Verwaltung, Verarbeitung der Bedienerschnittstelle und Koordination der Funktionsmodule der Steuereinheit. Eine defekte Hauptplatine führt zum Ausfall des gesamten Steuerungssystems.

Schlüsselspezifikationen

PMC-SA1 — Die kompakte PMC-Option für diese Platine

Die in dieser Platine integrierte PMC-Version ist die PMC-SA1: 5 μs/Schritt Befehlsausführung und maximal 5.000 Leiterplattenschritte. Dies unterscheidet sie von der PMC-SA5-Variante, die eine höhere Ausführungsgeschwindigkeit und eine größere Leiterplattenkapazität bietet.

Für eine 21i-A Maschine, die ab Werk mit PMC-SA1 ausgestattet ist, ist die A20B-8100-0137 der exakte Ersatz, der die ursprüngliche PMC-Konfiguration beibehält. Der Austausch gegen eine Platine mit PMC-SA5 erhöht zwar technisch die Leistungsfähigkeit, verändert aber die PMC-Umgebung — wenn die Leiterplatte der installierten Maschine für das SA1-Verhalten geschrieben und abgestimmt wurde, ist die Einführung von SA5 ohne Überprüfung kein einfacher Plug-and-Play-Austausch.

Eine Leiterplattengrenze von 5.000 Schritten ermöglicht die typische Automatisierungslogik für kleine bis mittlere Werkzeugmaschinen: Werkzeugwechselsequenzen, Sicherheitsverriegelungslogik, Reaktion des Bedienfelds und Verwaltung des Maschinenmodus passen bequem in diese Kapazität für einfache Bearbeitungszentren und Drehmaschinenanwendungen.

Nicht austauschbar mit SA5 oder eigenständigen Hauptplatinen

Drei Kompatibilitätsprüfungen vor der Bestellung:

1. PMC-Version: A20B-8100-0137 = PMC-SA1. Bestätigen Sie die PMC-Version der installierten Platine, bevor Sie sie beziehen.
2. Installationsart: LCD-montierte Platinen sind nicht mit eigenständigen (separaten Rack-) Hauptplatinen austauschbar, selbst innerhalb derselben 21i-A-Familie.
3. CNC-Serie: Diese Platine ist spezifisch für die 21i-A. Die Generationen 16i-A/18i-A und 21i-B verwenden andere Hauptplatinen-Teilenummern.

FAQ

F1: Was ist der Unterschied zwischen PMC-SA1 und PMC-SA5?

Beides sind integrierte PMC-Versionen in der Hauptplatinenfamilie der 21i-A. PMC-SA1 (diese Platine) bietet eine Befehlsgeschwindigkeit von 5 μs/Schritt mit einer maximalen Leiterplattenkapazität von 5.000 Schritten. PMC-SA5 bietet eine schnellere Befehlsausführung und eine größere Leiterplattenkapazität. Sie sind nicht austauschbar, ohne zu überprüfen, ob das Leiterplattenprogramm der installierten Maschine mit der SA5-Umgebung kompatibel ist.

F2: Was ist eine LCD-montierte Hauptplatine und wie unterscheidet sie sich von einer eigenständigen Platine?

Beim LCD-montierten Design ist die Hauptplatine der CNC in die Rückseite der LCD/Bedienfeld-Einheit integriert — Platine und Display sind eine kombinierte physische Baugruppe. Bei eigenständigen Designs befindet sich die Hauptplatine in einem separaten Steuerungsrack-Schrank. Beide verwenden dieselbe 21i-A CNC-Plattform, aber unterschiedliche physische Hardware. LCD-montierte und eigenständige Hauptplatinen sind physisch nicht austauschbar.

F3: Erfordert der Austausch der A20B-8100-0137 eine Sicherung der CNC-Daten?

Ja. Sichern Sie alle CNC-Daten — Parameter, PMC-Leiterplatte, Werkzeugdaten, Programme — bevor Sie die ursprüngliche Platine entfernen. CNC-Parameter befinden sich in den SRAM-Speichermodulen, nicht in der Hauptplatine selbst, aber eine vollständige Sicherung schützt vor Datenverlust während des Austauschvorgangs. Die Ersatzplatine wird mit Werkseinstellungen geliefert.

F4: Was sollte überprüft werden, bevor festgestellt wird, dass die Hauptplatine ausgefallen ist?

Überprüfen Sie die Spannungen der Steuersystemstromversorgung — eine ausfallende Stromversorgung erzeugt identische Symptome. Überprüfen Sie die korrekte Sitzung aller Steckverbinder und Speichermodule. Überprüfen Sie die Zustände der Boot-Stage-Diagnose-LEDs anhand des Wartungshandbuchs der 21i-A, um die spezifische Fehlerstufe zu identifizieren. Ein Bootvorgang, der im Initialisierungsstadium des Displays stoppt und keine fortschreitenden LEDs anzeigt, kann auf Stromversorgungsprobleme vor der Hauptplatine hinweisen.

F5: Ist die A20B-8100-0137 mit der 21i-B oder 16i-A kompatibel?

Nein. Die A20B-8100-0137 ist spezifisch für die LCD-montierte Konfiguration der 21i-A. Die 21i-B, 16i-A und 18i-A verwenden andere Hauptplatinen-Serien. Die 21i-B verwendet eine andere Platinennummerierung, selbst innerhalb derselben A20B-8100-Familie. Bestätigen Sie, dass die installierte CNC eine Serie 21i-A ist und dass die vorhandene Hauptplatine A20B-8100-0137 ist, bevor Sie bestellen.
