A20B-8100-0136 Fanuc PCB-Board A20B81000136 A2OB-8IOO-OI36

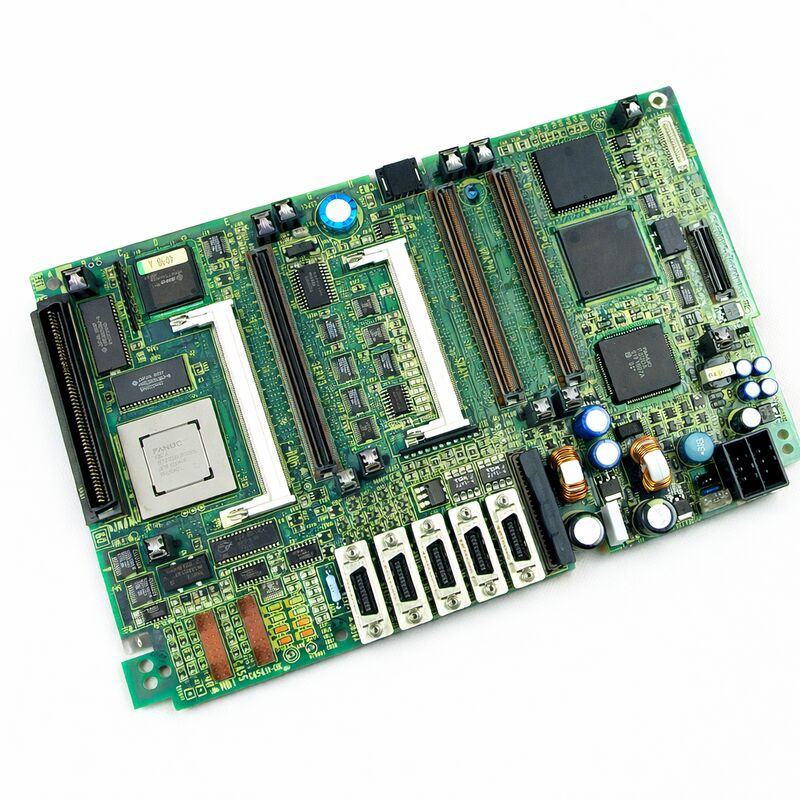

FANUC A20B-8100-0136 21i-A LCD montierte Haupt-Leiterplatte mit PMC-SA5

Hauptbeschreibung

Die FANUC A20B-8100-0136 ist eine 21i-A LCD montierte Haupt-Leiterplatte mit PMC-SA5, bestimmt für Steuerungsbaugruppen, bei denen die Bedienerschnittstelle und die Hauptplatinenstruktur eng integriert sind.

Öffentliche Produktangebote und Handbuchschnipsel stimmen dieser Identifizierung zu, und die FANUC-Dokumentation für die 21i Modell A-Familie beschreibt auch die PMC-SA5 Plattform als die schnellere PMC-Option im Vergleich zu PMC-SA1, mit einer grundlegenden Instruktionsgeschwindigkeit von 0,085 μs/Schritt und einer maximalen Leiterplattengröße von 16.000 Schritte.

In der realen Wartungsarbeit ist diese Kombination wichtig.

Eine Platine wie diese ist nicht einfach ein Ersatzteil für die Anzeige und nicht nur ein generisches Motherboard.

Sie gehört zu einem integrierten LCD-montierten Steuerungsformat, daher ersetzen Techniker sie normalerweise, wenn sie die ursprüngliche Hardwareanordnung des 21i-A erhalten und das beabsichtigte PMC- und Hauptplatinenverhalten wiederherstellen möchten, ohne das umgebende Steuerungsdesign zu ändern.

Parametertabelle

Hinweise zur Verwendung

Wenn die ursprüngliche 21i-A-Steuerung mechanisch und elektrisch wartungsfähig bleibt, ist der Austausch der exakten LCD-montierten Haupt-Leiterplatte normalerweise eine sauberere Lösung als der Versuch einer Nachrüstung.

Sie behält das bestehende Steuerungsformat bei, reduziert die technische Unsicherheit und passt dazu, wie industrielle Wartungsabteilungen langlebige CNC-Geräte typischerweise verwalten.

FAQ

F1: Was unterscheidet die A20B-8100-0136 von einer Standard-Support-Leiterplatte?
Dieses Modell wird als 21i-A LCD montierte Haupt-Leiterplatte mit PMC-SA5 identifiziert, daher kombiniert es die Hauptplatinenverantwortung mit einem integrierten Steuerungsformat, anstatt als schmalbandige Zusatzkarte zu dienen.

Im Außendienst bedeutet dies, dass sie eine zentralere Rolle im Systembetrieb spielt und für den exakten Ersatz anstelle einer allgemeinen Substitution gewählt wird.

F2: Warum ist PMC-SA5 in dieser Platinenbeschreibung wichtig?
PMC-SA5 ist ein definiertes PMC-System innerhalb der FANUC-Familie, und die veröffentlichte Spezifikation zeigt es als die schnellere Option im Vergleich zu PMC-SA1 im gleichen Familienkontext. Das ist wichtig, da die Leiterplattenleistung und die verfügbare Logikkapazität beeinflussen, wie die Maschine SPS-seitige Steuerungsaufgaben, Verriegelungen und die Koordination von Peripheriegeräten handhabt.

F3: Welche Symptome könnten einen Techniker dazu veranlassen, diese Platine zu inspizieren?
Typische Auslöser sind Startfehler, instabiles Steuerungsverhalten, Probleme mit LCD-montierten Einheiten, anhaltende steuerungsseitige Alarme oder Probleme, die nach der Überprüfung einfacherer Ursachen wie Verkabelung und Stromversorgung bestehen bleiben. Da es sich um ein Teil der Hauptplatinenklasse handelt, können die Symptome breiter gefasst sein als ein einzelner Displayfehler.

F4: Sollte diese Platine als direkt passendes Teil oder als konfigurierbarer Reparaturartikel behandelt werden?
Sie sollte als modellspezifisches Ersatzteil behandelt werden. Eine Platine dieser Kategorie wird normalerweise nach der exakten Teilenummer und der beabsichtigten Steuerungsfamilie ausgewählt, da Passform, interne Rolle und der zugehörige PMC-Typ alle wichtig sind.

Im CNC-Service ist die genaue Übereinstimmung der Teilenummer ein zuverlässigerer Leitfaden als das reine Aussehen.

F5: Warum bevorzugen Käufer das ursprüngliche Platinenmodell anstelle der Anpassung einer anderen Steuerungsplatine?
Da das ursprüngliche Modell die beabsichtigte FANUC-Architektur beibehält. Die Anpassung einer anderen Platine kann Unbekanntes in Bezug auf Verkabelung, Systemverhalten oder Inbetriebnahme mit sich bringen.

Für Produktionsanwender ist die Beibehaltung des ursprünglichen Steuerpfads normalerweise sicherer, schneller und vorhersehbarer als eine teilweise Neukonstruktion.
