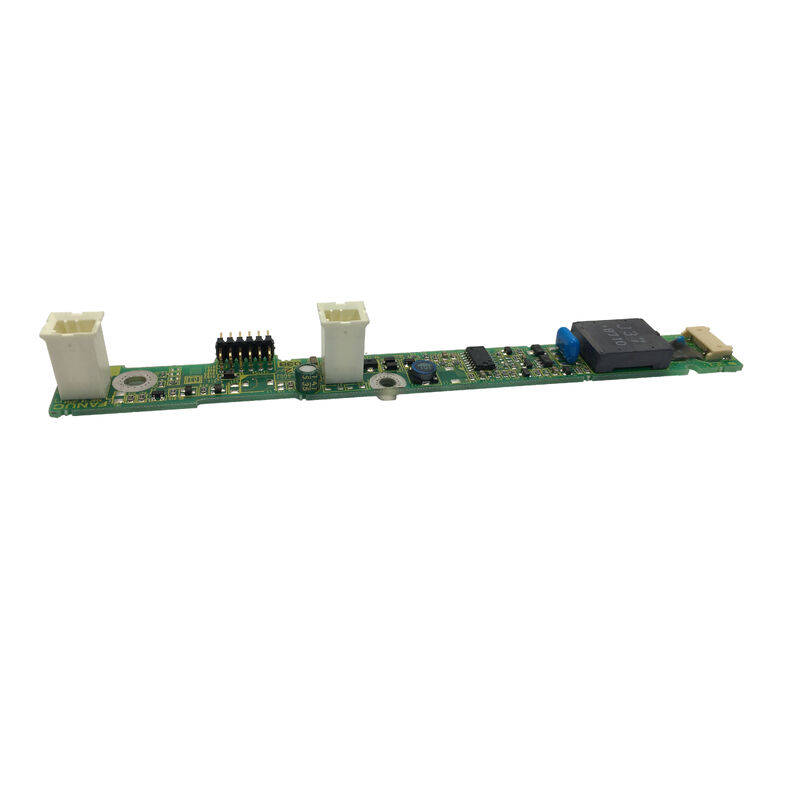

A20B-8002-0702 Fanuc Leiterplatte A20B80020702 A2OB-8OO2-O7O2

Hintergrundbeleuchtungs-Inverter-Leiterplatte für 0i-D B3 9,5-Zoll-Farbbildschirmsysteme

Produkteinführung

Für anzeigebedingte Fehler in FANUC 0i-Seriensteuerungen ist die A20B-8002-0702 ein gezielter und funktionsspezifischer Ersatz.

Dieses Modell ist eine Hintergrundbeleuchtungs-Inverter-Leiterplatte, die in B3-Serie 0i-D-Steuerungen mit 9,5-Zoll-Farbbildschirmen verwendet wird, bei denen das Bildschirmbeleuchtungssystem von der korrekten Leistung der Inverterstufe abhängt.

Im Gegensatz zu einer allgemeinen Steuerkarte hat diese Platine eine spezifische Aufgabe innerhalb der Display-Baugruppe.

Sie hilft bei der Stromversorgung des LCD-Hintergrundbeleuchtungsbereichs und unterstützt die Lesbarkeit des Bedienbildschirms. Wenn die Inverterplatine instabil wird, kann die Maschine intern noch unter Strom stehen, aber die visuelle Schnittstelle wird schwer oder unmöglich zu bedienen.

In Produktionsumgebungen stellt dies ein echtes Betriebsproblem dar, da die Maschine Alarme, Einstellungen oder Prozessinformationen nicht mehr auf normale Weise anzeigen kann.

Für Teilekäufer und Wartungsteams ist die A20B-8002-0702 daher eine praktische Reparaturkomponente zur Wiederherstellung der Bildschirmhelligkeit in der korrekten 0i-D B3 Display-Plattform.

Sie ist besonders nützlich, wenn die Systemarchitektur noch intakt ist und nur die Stromversorgung des Displays korrigiert werden muss.

Technische Positionierung

Serviceorientierte Kaufhinweise

Die A20B-8002-0702 wird üblicherweise gekauft von:

• CNC-Reparaturdienstleistern
• Industrielle Wartungsabteilungen
• Ersatzteilhändlern
• Benutzern, die gelb hinterlegte 0i-D-Steuerungssysteme warten
• Technikern, die dunkle oder schwache Displayfehler diagnostizieren

Ihr Wert liegt nicht darin, eine breite Multifunktionsplatine zu sein, sondern darin, eine sehr spezifische Kategorie von Display-Stromproblemen mit dem richtigen Modell zu lösen.

FAQ

F1: Mit welchem FANUC-System ist diese Inverter-Leiterplatte verbunden?
Die A20B-8002-0702 ist mit 0i-D B3-Seriensteuerungen verbunden, die 9,5-Zoll-Farbbildschirme verwenden.

Im Servicefall ist dies eine Display-Unterstützungskomponente für eine definierte Steuerungsfamilie und keine universelle Inverterplatine.

Eine genaue Systemübereinstimmung ist wichtig, um den richtigen Ersatz zu identifizieren.

F2: Warum kann eine Maschine einen defekten Bildschirm haben, wenn das eigentliche Problem die Inverterplatine ist?
Weil die Steuerung noch funktionieren kann und das LCD-Panel noch vorhanden sein kann, aber ohne ausreichende Hintergrundbeleuchtung wird der Bildschirm zu dunkel zum Lesen.

Dies kann weniger erfahrene Fehlerbeheber irreführen. Industrietechniker prüfen oft, ob die CNC hinter dem Displayproblem aktiv ist, bevor sie zu dem Schluss kommen, dass das Panel selbst defekt ist.

F3: Ist diese Platine für die Bildverarbeitung oder nur für die Bildschirmbeleuchtung zuständig?
Ihre Hauptfunktion liegt im Bereich der Hintergrundbeleuchtung und nicht im gesamten Bildsteuerpfad.

Diese Unterscheidung ist wichtig. Probleme bei der Bilderzeugung und Beleuchtungsprobleme stammen nicht immer von der gleichen Hardware.

Ein Bildschirm ohne lesbare Helligkeit, aber ansonsten normaler Steuerungsaktivität, deutet oft stärker auf eine Diagnose der Inverterstufe als auf einen Fehler der Hauptdisplay-Leiterplatte hin.

F4: Welche Inspektionsschritte werden vor dem Austausch dieses Teils empfohlen?
Der Techniker sollte die genaue Teilenummer überprüfen, das Displaykabel prüfen, Anschlüsse inspizieren, die Bedingungen der Schrankkühlung überprüfen und bestätigen, ob das LCD-Panel selbst sichtbare Schäden aufweist.

Es ist auch eine gute Praxis, nahegelegene strombezogene Komponenten zu inspizieren, da Inverterplatinen als Teil eines breiteren Alterungsprozesses in der Display-Baugruppe ausfallen können.

F5: Warum ist dieses Teil für die fortgesetzte Nutzung älterer CNC-Steuerungen wichtig?
Viele etablierte CNC-Systeme bleiben lange nach der Installation produktiv, und displaybezogene Fehler gehören zu den häufigeren Serviceanforderungen im Laufe der Zeit.

Eine korrekte Inverter-Leiterplatte ermöglicht die weitere Nutzung der ursprünglichen Display-Baugruppe, vermeidet unnötige Steuerungsersetzungen und hilft, die Maschine mit geringerer Störung des bestehenden Setups im Betrieb zu halten.
