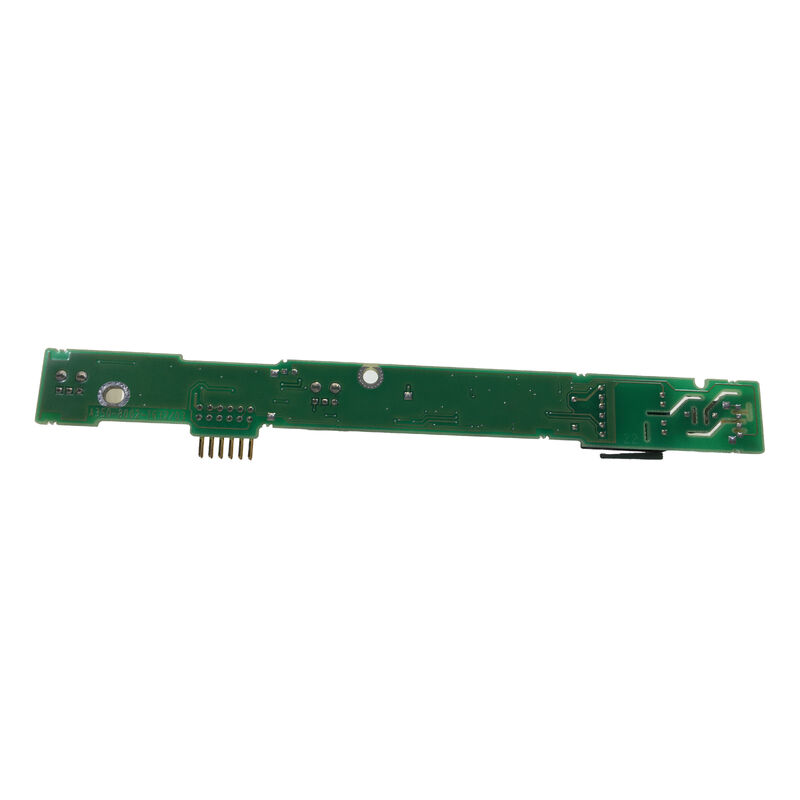

A20B-8002-0633 Fanuc PCB-Board A20B80020633 A2OB-8OO2-O633

Hintergrundbeleuchtungs-Inverter-Leiterplatte für 0i-C / 0i-D 8,4-Zoll-Farbe-LCD-Systeme

Übersicht

Die FANUC A20B-8002-0633 ist eine Hintergrundbeleuchtungs-Inverter-Leiterplatte, die in 0i-Serien-Steuerungssystemen verwendet wird, insbesondere in 0i-C- und 0i-D-Konfigurationen der mittleren Serie mit 8,4-Zoll-Farbbildschirmen. Ihre Aufgabe ist es, die für den LCD-Hintergrundbeleuchtungsbereich erforderliche Leistungsstufe zu unterstützen, damit der Bildschirm korrekt beleuchtet wird und während des Betriebs eine nutzbare Sichtbarkeit aufrechterhalten werden kann.

Im Feld ist eine Hintergrundbeleuchtungs-Inverterplatine eine sehr spezifische, aber sehr wichtige Komponente.

Das LCD-Panel selbst kann noch vorhanden und technisch intakt sein, dennoch kann der Bildschirm dunkel, schwach oder unleserlich erscheinen, wenn die Inverterstufe nicht richtig funktioniert.

Das bedeutet, dass eine Maschine einen fehlerhaften Bildschirm zu haben scheint, obwohl das eigentliche Problem im Hintergrundbeleuchtungs-Stromkreis und nicht im Panel oder der Hauptsteuerplatine liegt.

Dies macht die A20B-8002-0633 besonders relevant für Reparaturen, bei denen es um gedimmte Bildschirme, schwarze Bildschirmanzeigen bei aktiver Steuerung im Hintergrund oder inkonsistente Hintergrundbeleuchtungsstarts geht.

Für Techniker, die mit 0i-Serien-Systemen vertraut sind, sind Inverterplatinen ein Standardkontrollpunkt in der Display-Stromkette, insbesondere in gelb hinterlegten Steuerungsbaugruppen, in denen mehrere bildschirmbezogene Komponenten in einer kompakten Struktur zusammenarbeiten.

Anwendungsübersicht

Geeignete Systeme

• FANUC 0i-C
• FANUC 0i-D
• Gelb hinterlegte Steuerungsbaugruppen der mittleren Serie

Zugehörige Displaygröße

• 8,4-Zoll-Farbe-LCD-Systeme

Funktion der Platine

• Unterstützung der Hintergrundbeleuchtungs-Inverterleistung
• Rolle der LCD-Beleuchtungsplatine
• Wiederherstellung und Ersatz von Displays

Warum diese Platine im Service wichtig ist

Eine Hintergrundbeleuchtungs-Inverter-Leiterplatte ist nicht dasselbe wie das LCD-Panel und auch nicht dasselbe wie die Haupt-Display-Steuerplatine.

Sie hat eine spezifischere elektrische Rolle: Sie versorgt die Beleuchtungsseite des Bildschirmsystems mit Strom.

In der Wartungspraxis ist diese Unterscheidung wichtig, da der Austausch der falschen Displaykomponente Zeit verschwendet und den Fehler nicht behebt.

Die A20B-8002-0633 sollte daher am besten als dediziertes Service-Teil für die Wiederherstellung von Helligkeit und Lesbarkeit des Bildschirms in der richtigen 0i-Serien-Konfiguration betrachtet werden.

FAQ

F1: Was genau macht die A20B-8002-0633 im Steuergerät?
Diese Platine fungiert als Hintergrundbeleuchtungs-Inverter-Leiterplatte, was bedeutet, dass sie die für das LCD-Hintergrundbeleuchtungssystem erforderliche Stromumwandlung unterstützt. Praktisch gesehen hilft sie dem Bildschirm, sich zu beleuchten, damit der Bediener die CNC-Oberfläche klar sehen kann.

Wenn die Inverterstufe ausfällt, kann die Anzeige schwarz oder extrem schwach erscheinen, selbst wenn die Steuerung selbst noch läuft.

F2: Wie unterscheidet sich eine Inverterplatine vom LCD-Panel selbst?
Das LCD-Panel ist die visuelle Anzeigefläche, während die Inverterplatine die Beleuchtungsfunktion unterstützt, die das Panel lesbar macht.

Ein defekter Inverter kann ein funktionierendes LCD tot erscheinen lassen. Deshalb trennen erfahrene Techniker das Displayproblem in Panel-Fehler, Inverter-Fehler, Kabel-Fehler und Hauptplatinen-Fehler auf, anstatt jeden dunklen Bildschirm als schlechtes LCD zu behandeln.

F3: Welche Symptome deuten häufig auf einen Ausfall der Inverterplatine hin?
Häufige Symptome sind ein sehr dunkler Bildschirm, ein Bildschirm, der beim Start kurz aufleuchtet und dann schwach wird, inkonsistente Beleuchtung oder eine Anzeige, die unleserlich wird, während die Steuerung ansonsten aktiv zu sein scheint.

Bei der Fehlerdiagnose im Feld bestätigen Techniker oft, ob die Maschine im Hintergrund noch läuft, bevor sie entscheiden, ob das Displayproblem mit der Hintergrundbeleuchtung zusammenhängt.

F4: Warum ist die genaue Modellübereinstimmung bei Hintergrundbeleuchtungs-Inverterplatinen wichtig?
Da Inverterplatinen an spezifische Displaygrößen, Panelkonfigurationen und Steuerungsfamilien gebunden sind.

Eine optisch ähnliche Platine ist möglicherweise nicht elektrisch für das Ziel-LCD-System geeignet. Bei 0i-Serien-Steuerungen ist die richtige Übereinstimmung nicht nur für die Passform, sondern auch für ein stabiles Beleuchtungsverhalten und eine langfristige Zuverlässigkeit wichtig.

F5: Was sollten Ingenieure vor dem Austausch dieser Inverter-Leiterplatte überprüfen?
Sie sollten den Zustand des LCD-Panels, die Kabelbäume, Steckverbinder und die umliegende Display-Hardware überprüfen und sicherstellen, dass das Problem nicht durch vorgelagerte Stromprobleme oder Schäden im Schaltschrank verursacht wird.

Es ist auch eine gute Praxis, nach Anzeichen von Hitzebelastung oder Alterung im Displaybereich zu suchen, da Inverterstufenfehler oft mit langen Betriebszeiten und thermischen Bedingungen zusammenhängen.
