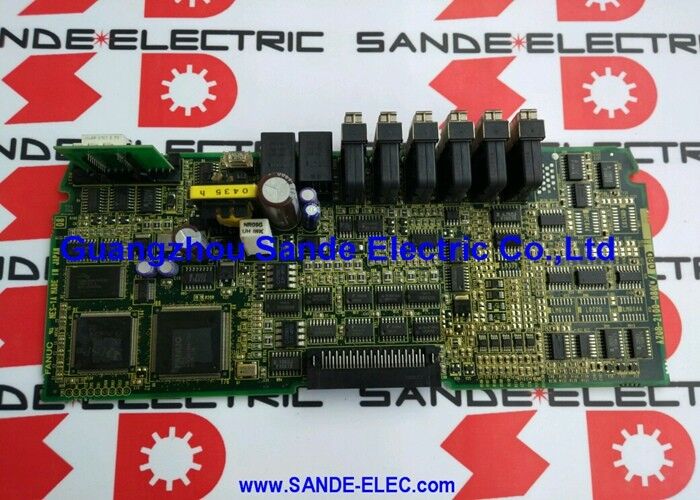

A20B-8001-0641 Fanuc PCB-Board A20B80010641 A2OB-8OOI-O64I

ANUC A20B-8001-0641

HSSB-Schnittstellenplatine für FANUC i-Series CNC-Steuerungen

Hauptbeschreibung

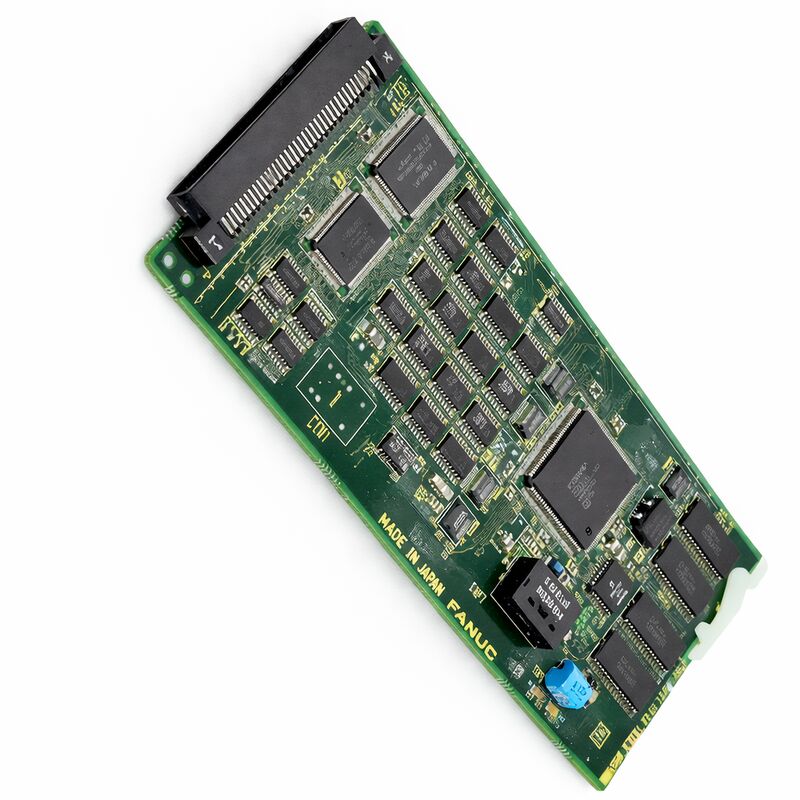

Der FANUC A20B-8001-0641 ist eine HSSB-Schnittstellenplatine, die auf der CNC-Seite von FANUC i-Series Steuerungen verwendet wird. Sie ist mit den Plattformen 16i, 18i und 21i verbunden, wird in der Basiseinheit montiert und verfügt über den optischen Stecker COP7 für die Hochgeschwindigkeits-Serienbusverbindung.

In einer praktischen Maschinenumgebung wird diese Platine ausgewählt, wenn die CNC einen dedizierten optischen Kommunikationspfad zu einem kompatiblen Personal Computer benötigt und keine Standard-Serienverbindung mit niedriger Geschwindigkeit.

In der Hardware-Architektur der i-Series ist HSSB der Hochgeschwindigkeits-Serienbus, der zum Übertragen großer Datenmengen zwischen der CNC und einem PC über Glasfaser verwendet wird.

Das macht die A20B-8001-0641 zu einer Platine für Kommunikation und Systemintegration und nicht für Achssteuerung, Spindelleistung oder reine Display-Funktionen.

Sie wird üblicherweise zusammen mit Kernsteuerungs-Hardware wie der CPU-Karte, der Achssteuerungs-Karte und den Speichermodulen in der gelben Backplane-Steuerungsstruktur installiert.

Ein praktisches Detail ist bei der Systemplanung wichtig: Die Länge des HSSB-Kabels kann bis zu 100 Meter betragen, wenn diese NC-seitige Schnittstellenplatine mit bestimmten kompatiblen PC-seitigen Platinen gekoppelt ist.

Das macht die Platine nicht nur für die Integration auf Schrankebene nützlich, sondern auch für Installationen, bei denen eine saubere optische Verbindung über eine größere Entfernung zwischen Maschine und PC bevorzugt wird.

Parametertabelle

Anwendungen

Der A20B-8001-0641 eignet sich am besten für die Hochgeschwindigkeitskommunikation zwischen PC und CNC in FANUC i-Series Systemen.

Sie passt für Maschinen, die eine optische HSSB-Verbindung zum Übertragen größerer Datenmengen, zur Integration von PC-basierter Support-Software oder zur Aufrechterhaltung einer etablierten CNC-zu-PC-Kommunikationsstruktur ohne Änderung der ursprünglichen Steuerungsarchitektur benötigen.

Sie passt auch gut für Retrofit-Support, Austausch von Platinen in 16i/18i/21i Steuerungen und Servicearbeiten an gelben Backplane i-Series Systemen, bei denen der ursprüngliche HSSB-Pfad wiederhergestellt werden muss.

In Bezug auf die Wartung ist diese Platine am nützlichsten, wenn die CNC-Hardware wartungsfähig bleibt und die Kommunikationsschicht die richtige Schnittstellenplatine anstelle einer umfassenderen Steuerungsänderung benötigt.

FAQ

F1: Was ist der Hauptzweck der A20B-8001-0641?
Ihre Aufgabe ist es, die HSSB-Schnittstelle auf der CNC-Seite bereitzustellen, die es einer FANUC i-Series Steuerung ermöglicht, große Datenmengen über eine Glasfaserverbindung mit einem kompatiblen PC auszutauschen.

F2: Ist dies die PC-seitige HSSB-Platine?
Nein. Dieses Modell ist die NC-seitige/CNC-seitige Schnittstellenplatine. Die HSSB-Anordnung verwendet eine CNC-seitige Platine und eine separate PC-seitige Schnittstellenplatine, die über Glasfaser verbunden sind.

F3: Mit welchen FANUC-Steuerungen ist sie normalerweise verbunden?
Sie ist mit i-Series Steuerungen wie 16i, 18i und 21i verbunden und wird in der CNC-Basiseinheit installiert und nicht in einer allgemeinen externen Kommunikationsbox.

F4: Warum ist der COP7-Stecker wichtig?
Der COP7-Stecker ist der optische Verbindungspunkt, der von der HSSB-Verbindung verwendet wird. Da die Platine über Glasfaser kommuniziert, sind der Zustand des Steckers und die Kompatibilität des Kabels für die Kommunikationsstabilität von direkter Bedeutung.

F5: Was sollte vor dem Austausch dieser Platine überprüft werden?
Bestätigen Sie die genaue Teilenummer, vergewissern Sie sich, dass die Maschine tatsächlich HSSB verwendet, überprüfen Sie den optischen Stecker und den Zustand der Faser und stellen Sie sicher, dass die gekoppelte PC-seitige Schnittstellenplatine kompatibel ist.

Da diese Platine zur Kommunikationsschicht gehört, sollte eine Fehlerdiagnose den gesamten HSSB-Pfad umfassen und nicht nur die CNC-Karte.
