A20B-3900-0242 Fanuc PCB-Board A20B39000242 A2OB-39OO-O242

FANUC A20B-3900-0242 ∙ SRAM-Speichermodul ∙ A20B-3900 Serie, Ursprung Japan

Teilnummer:Einheitliche Datenbank für die Bereitstellung von Daten

Hersteller:FANUC Corporation (Japan)

Typ der Ware:SRAM-Speichermodul (PCB)

Aufstellplattenreihe:A20B-3900

Kompatible Systeme:FANUC CNC-Steuerungen

Übersicht

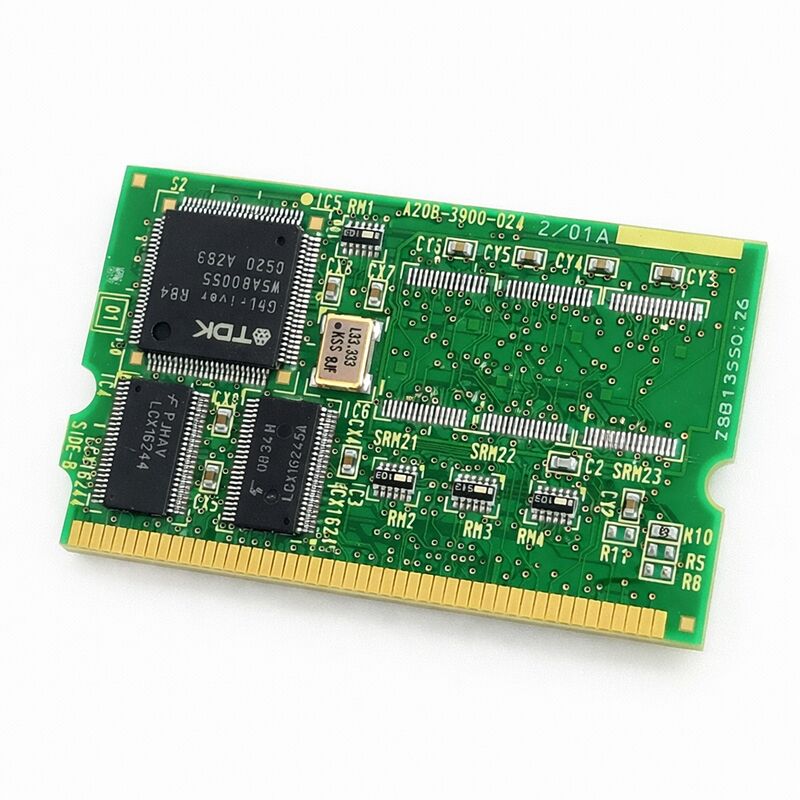

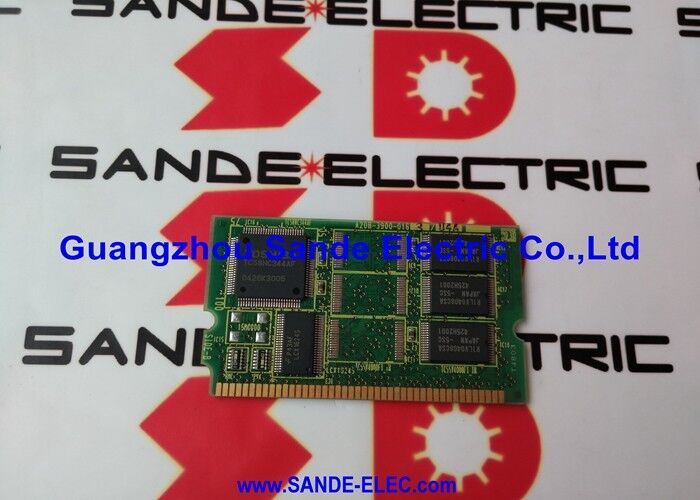

Das A20B-3900-0242 ist ein SRAM-Speichermodul aus der Serie A20B-3900 von FANUC.SRAM ist der batterieunterstützte flüchtige Speicher im Zentrum der aktiven Datenspeicherung jedes FANUC CNC-Controllers..

Es enthält die Informationen, die jede Maschine zu einer spezifischen Maschine machen: Teileprogramme, Werkzeugverschiebungstabellen, Parameter-Einstellungen, Koordinatendaten des Werkstücks und Makrovariablenwerte.Diese Daten müssen den Stromausfall überstehen.Die Backup-Batterie auf dem Modul hält den SRAM-Inhalt zwischen den Maschinenstromzyklen jahrelang intakt.

Die A20B-3900-Serie repräsentiert die spätere Generation von Speichermodulen der FANUC-Familie.

Diese Module bieten im Vergleich zu früheren FANUC-Speicherarchitekturen eine höhere Kapazität und eine verbesserte Integration.

Die -0242-Variante stellt die für die dafür benannte Steuerplattform geeignete SRAM-Zuteilung bereit.

Wenn dieses Modul ausfällt oder wenn seine Backupbatterie aufgebraucht ist und nicht ersetzt wird, geht der SRAM-Inhalt beim nächsten Abschalten verloren.

Der Controller schaltet sich mit leeren Speichern wieder ein. Er alarmiert sofort.

Schlüsselmerkmale

Was die SRAM enthält und warum sie wichtig ist

Jedes Programm, das der Bediener eingibt, lebt in SRAM. Jede Werkzeuglänge und Radiusverschiebung lebt in SRAM. Jeder CNC-Parameter, der definiert, wie sich die Maschine bewegt,Servo-Tuning-Werte, I/O-Zuteilungen

Die Funktionsidentität der Maschine ist vollständig in diesem Speicher enthalten.

Dies ist nicht das Gleiche wie die Systemsoftware. Die Systemsoftware lebt in FROM (Flash ROM) – einem separaten, nicht flüchtigen Speicher, der keine Batterie benötigt und sich nicht während der normalen Maschinennutzung ändert.SRAM ist die Arbeitsspeicherschicht über FROM.

Hier befinden sich die fabrikspezifischen, maschinenspezifischen und arbeitsspezifischen Daten.

Der Verlust von SRAM bricht die CNC-Hardware nicht.

Die Elektronik ist in Ordnung, aber ohne SRAM-Daten hat der Controller keine Konfiguration, er kennt nicht die Fahrzeuggrenzen, die Werkzeugbibliothek oder welche Programme ausgeführt werden sollen.Alles muss neu eingegeben oder aus einer Sicherungsdatei wiederhergestellt werden, bevor die Maschine wieder nutzbar ist.

Dies macht die Sicherungspraxis und den Zustand der Sicherungsbatterie zu äußerst wichtigen Wartungsbelangen.

Sicherung der Batterie

Der SRAM dieses Moduls wird durch eine spezielle Backupbatterie angetrieben, wenn die Maschine ausgeschaltet wird.

Die Batterie ist eine endliche Ressource. Sie hat eine typische Lebensdauer, die je nach Lageraufwand variiert, aber in der Regel mehrere Jahre im normalen Maschinenbetrieb dauert.

Wenn die Batteriespannung unter die SRAM-Halteschwelle fällt, gehen beim nächsten Ausschalten der Maschine Daten verloren.

Der FANUC-Steuergerät gibt vor Erreichen des Ausfallpunkts einen Akku-Alarm aus.

Dieser Alarm ist das Ersatzz signal. ignorieren Sie ihn nicht, entlassen Sie ihn nicht, ohne die Batterie zu ersetzen, und schalten Sie die Maschine nicht aus, bevor der Ersatz durchgeführt wird.Das Fenster für den sicheren Austausch ist offen, aber es ist endlich..

Der Austausch der Batterie mit eingeschaltetem Strom ist bei den meisten FANUC-Systemen das richtige Verfahren.

Überprüfen Sie die Wartungsdokumentation der Maschine, ob das Verfahren korrekt ist, bevor Sie starten.

Datensicherung vor jeder Modularbeit

Jedes Arbeitsmodul beginnt mit einer Datensicherung, vollständiger Parametersicherung, Programmsicherung, Werkzeugdatensicherung,Makrovariablen-Backup-Einträge .

Eine Sicherung, die fünf Minuten vor einem Modulwechsel gemacht wurde, ist viel mehr wert als eine, die vor sechs Monaten gemacht wurde, falls sich etwas ändert.

Der Startbildschirm des FANUC-Steuergeräts stellt die Sicherungsinstrumente bereit.

So auch die BOOT-Funktion, die auf den meisten Controllern verfügbar ist. Formatieren Sie eine Speicherkarte, starten Sie das Backup, überprüfen Sie, ob die Dateien vorhanden sind und nicht null groß sind, und fahren Sie dann mit der Modularbeit fort.

Häufig gestellte Fragen

F1: Die Steuerung zeigt beim Einschalten einen SRAM-Paritäts-Alarm an. Was bedeutet das und was sollte zuerst überprüft werden?

Ein SRAM-Paritäts-Alarm zeigt an, dass der Controller beschädigte Daten im SRAM ̇ den gespeicherten Inhalt nicht mit seinen Fehlerprüfwerten übereinstimmt, ermittelt.Eine ausgelaufene Batterie ist die häufigste Ursache.

Wenn die Batterie schwach ist, ersetzen Sie sie und stellen Sie sie aus dem Backup wieder her. Wenn die Batterie gut ist, kann das Modul selbst einen Hardwarefehler aufweisen und sollte nach Bestätigung eines Backup ersetzt werden.

Frage 2: Wie dringend muss der Batterie-Alarm behandelt werden?

Der Alarm erscheint, während die Batterie noch ausreichend geladen ist, um SRAM zu erhalten, aber dieser Rand verengt sich mit der Zeit.Planen Sie den Austausch spätestens innerhalb der aktuellen Schicht oder des nächsten Wartungsfensters.

Planen Sie nicht, die Batterie über Nacht auszuschalten, ohne zuerst die Batterie auszutauschen oder eine neue Sicherung zu nehmen.

F3: Nach dem Austausch des SRAM-Moduls wird der Maschinenalarm mit "PARAMETER ENABLE" und allen Parametern als Null angezeigt.

Ein neues Modul installiert leer. Alle SRAM-Daten, Programme, Offset-Parameter fehlen. Dies ist zu erwarten. Wiederherstellen Sie den vollständigen Parameter-Set aus dem Backup mit der Wiederherstellungsfunktion des Bootschirms.

Besteht kein aktuelles Backup, müssen die Parameter manuell aus der Maschinendokumentation oder aus einem Parameterdruck wieder eingegeben werden.

Führen Sie eine Maschine nach dem Ersetzen eines Speichermoduls nie ohne Überprüfung der Parameterkorrektheit in Betrieb.

F4: Können SRAM-Module der Baureihe A20B-3900 zwischen verschiedenen Bauteilnummernvarianten ausgetauscht werden?

Verschiedene Varianten der A20B-3900 SRAM-Modulfamilie haben unterschiedliche Kapazitätszuweisungen und können mit verschiedenen Steuerungsplattformen abgestimmt werden.Die Austauschbarkeit zwischen Suffixvarianten ist nicht gewährleistet.

Die genaue Teilenummer des Ersatzmodules muss immer mit der zu entfernenden Nummer übereinstimmen.

Eine Kapazitätsunterschiede kann dazu führen, dass die Steuerung nach der Installation alarmiert oder sich unvorhersehbar verhält.

F5: Wie lange kann ein entferntes A20B-3900-0242 seine Daten aufbewahren?

Ohne eine aktive Stromquelle speichert die eigene Batterie des Moduls die SRAM-Daten während der Speicherung.

Eine gesunde Batterie in einem gespeicherten Modul speichert Daten über Jahre hinweg.

Wird ein Modul als vorgeladener Ersatzteil gelagert, so ist der Zustand der Batterie zu überprüfen, bevor man sich auf ihn für einen Austausch verlässt.

Ein Modul mit guter Batterie und neueren Backup-Daten ist ein wertvoller Ersatzteil; ein Modul mit abgelaufener Batterie ist nur Hardware.
