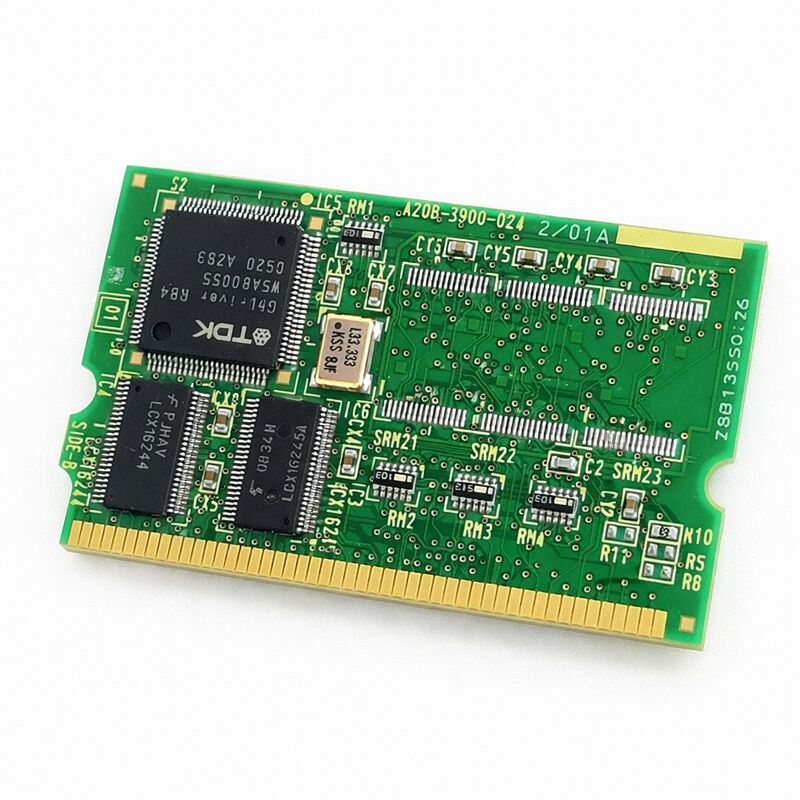

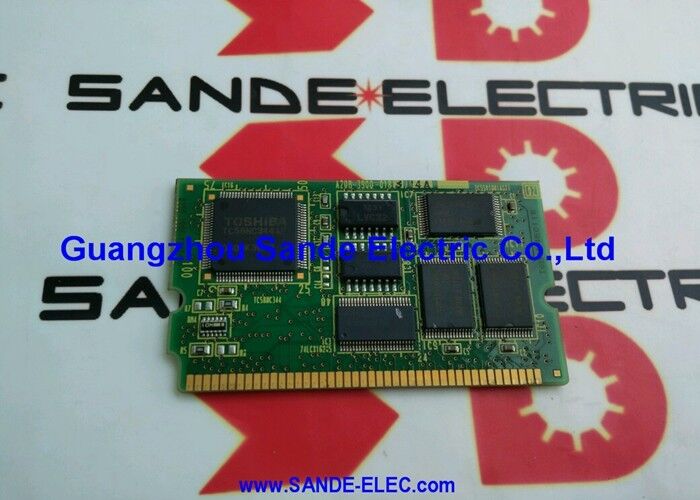

FANUC A20B-3900-0241 | 128 MB FROM / 2 MB SRAM Modul B2 — Original FANUC, Japan

Teilenummer: A20B-3900-0241

Hersteller: FANUC Corporation (Japan)

Produkttyp: FROM / SRAM Speichermodul (PCB)

Bezeichnung: Modul B2

FROM ID: E4

SRAM ID: 04

Übersicht

Das A20B-3900-0241 ist die B2-Variante des 128 MB FROM / 2 MB SRAM Speichermoduls von FANUC — das Gegenstück zum B1 (A20B-3900-0240), mit einer verdoppelten SRAM-Zuweisung von 1 MB auf 2 MB.

Es ist für den Einsatz in FANUC 0i-D CNC-Systemen und anderen bestätigt und erfüllt die gleiche grundlegende Rolle wie jedes andere Modul der A20B-3900-Serie: Es stellt den nichtflüchtigen und batteriegepufferten flüchtigen Speicher bereit, den die Steuerung zum Speichern ihrer Software und Laufzeitdaten benötigt.

128 MB Flash-ROM unterstützen voll ausgestattete FANUC CNC-Konfigurationen.

Systemsoftware, Servosoftware, PMC-Leiterprogramme, Optionpakete und benutzerdefinierte Software befinden sich im FROM.

Das FROM auf dem A20B-3900-0241 speichert all dies über Stromzyklen hinweg, ohne dass eine Batterie erforderlich ist — Flash-ROM ist von Natur aus nichtflüchtig.

Die Steuerung liest das FROM beim Einschalten und lädt dessen Inhalt in den Arbeitsspeicher. FROM ID E4 und SRAM ID 04 identifizieren die Speicherzuweisung dieses Moduls innerhalb der Diagnose- und Konfigurationssysteme von FANUC.

Die zusätzlichen 1 MB SRAM im Vergleich zur B1-Variante bieten Platz für Anwendungen mit größeren Parametersätzen, erweitertem Programmspeicherbedarf oder intensiverer Nutzung der optionalen Datenverwaltungsfunktionen von FANUC.

Bei Systemen, bei denen das B2 werkseitig verbaut war, kann der Austausch durch ein B1 zu unzureichendem SRAM für den konfigurierten Optionssatz führen.

Wichtige Spezifikationen

Was FROM und SRAM jeweils tun

Flash-ROM benötigt keine Batterie. Die darin gespeicherten Daten bleiben unabhängig vom Stromzustand erhalten. Dies ist der richtige Ort für alles, was sich während des normalen Betriebs nicht ändern soll: den CNC-Kernel, die Servosteuerung, die PMC-Leiterlaufzeit und anwendungsspezifische Optionssoftware. Nichts davon ändert sich von Zyklus zu Zyklus.

Sie werden einmal beim Einschalten geladen und laufen bis zum nächsten Stromzyklus aus dem RAM.

SRAM ist anders. Es ist flüchtig — es vergisst seinen Inhalt, wenn der Strom abgeschaltet wird, es sei denn, eine Backup-Batterie hält es am Leben.

SRAM speichert die Daten, die sich während des Maschinenbetriebs ändern: Parameter, die vom Maschinenbediener oder Servicetechniker eingestellt werden, gespeicherte Bearbeitungsprogramme, aktive Werkzeugdaten, Kompensationstabellen für Steigungsfehler.

All dies befindet sich im SRAM. Die Backup-Batterie ist eine Wartungskomponente — sie hat eine Lebensdauer und muss regelmäßig ausgetauscht werden, bevor sie stillschweigend ausfällt.

Die 2 MB SRAM auf dem B2-Modul sind am wichtigsten in Systemen, die an die Grenzen von 1 MB stoßen.

Eine Steuerung, die eine einzelne CNC-Funktion mit einer kleinen Programmbibliothek und einem minimalen Parametersatz ausführt, bemerkt den Unterschied möglicherweise nie.

Eine Steuerung, die ein großes Bearbeitungszentrum mit Hunderten von gespeicherten Programmen, einer umfangreichen Werkzeuglebensdauer-Datenbank und einer vollständigen Palette von Optionen verwaltet, wird den zusätzlichen Spielraum zu schätzen wissen.

FANUC 0i-D Plattform

Die FANUC 0i-D ist eine weit verbreitete CNC-Plattform im mittleren Segment. Sie treibt Bearbeitungszentren, Drehzentren, Drahterodiermaschinen und Schleifmaschinen mit einer Reihe von Achszahlen an.

Die 0i-D brachte erhebliche Leistungsverbesserungen gegenüber ihren Vorgängern — höhere Achszahlen, Nano-Interpolation, verbesserte Servo-Leistung und breitere Optionsverfügbarkeit.

Steuerungen dieser Generation werden weltweit noch aktiv produziert, und ihre FROM/SRAM-Module sind aktive Wartungsteile.

Das A20B-3900-0241 ist für 0i-D Installationen bestätigt.

Die Kennungen FROM ID E4 und SRAM ID 04 verbinden das Modul mit der spezifischen Speicherzuweisung, die die 0i-D Plattform in diesem Leistungsbereich verwendet.

Diese IDs erscheinen in der Konfigurationsdiagnostik der Steuerung — ihre Überprüfung nach der Installation bestätigt, dass die Steuerung das neue Modul korrekt erkannt hat.

Verfahren nach der Installation

Der Austausch des A20B-3900-0241 setzt die Software und Daten der Steuerung auf einen leeren Zustand zurück.

Alles, was auf dem vorherigen Modul war — Systemsoftware, Parameter, Programme, Kompensationsdaten — ist weg. Es muss aus dem Backup wiederhergestellt werden, bevor die Maschine laufen kann.

Die korrekte Wiederherstellungssequenz: Zuerst die FROM-Software laden, dann die Parameter, dann die Programme und Benutzerdaten. Der Versuch, Parameter zu laden, bevor die richtige Softwareversion installiert ist, kann zu Software-Mismatch-Alarmen führen.

Überprüfen Sie die Softwareversion nach der FROM-Installation und bestätigen Sie, dass sie mit der erwarteten Version des Backups übereinstimmt, bevor Sie Parameter laden.

Überprüfen Sie die FROM ID und SRAM ID im Diagnostikbildschirm der Steuerung nach der Installation.

E4 und 04 bestätigen jeweils, dass das richtige Modul erkannt wurde.

Wenn die IDs nicht wie erwartet angezeigt werden, untersuchen Sie die Modulsitzung und den Zustand des Steckverbinders, bevor Sie zu dem Schluss kommen, dass das Modul defekt ist.

FAQ

F1: Nach der Installation des A20B-3900-0241 zeigt die Steuerung einen ROM-Konfigurationsalarm an. Was bedeutet das?

Dieser Alarm tritt normalerweise auf, wenn die Steuerung das FROM nicht korrekt lesen kann oder wenn die FROM ID nicht mit der erwarteten Konfiguration der Steuerung übereinstimmt.

Stellen Sie sicher, dass das Modul vollständig sitzt.

Wenn es richtig sitzt und der Alarm weiterhin besteht, überprüfen Sie, ob die Modul-Teilenummer für den installierten Steuerungstyp korrekt ist.

Die FROM ID E4 sollte in der Systemkonfigurationsdiagnostik der Steuerung angezeigt werden, sobald das Modul korrekt erkannt wurde.

F2: Kann das A20B-3900-0241 das A20B-3900-0240 (B1) in einer Maschine ersetzen, die ursprünglich mit B1 ausgestattet war?

Im Allgemeinen ja — das B2 bietet das gleiche 128 MB FROM wie das B1, mit zusätzlichem SRAM.

Ein System, das ursprünglich mit B1 ausgestattet war, wird durch das zusätzliche SRAM des B2 nicht beeinträchtigt.

Bestätigen Sie mit der Maschinendokumentation, dass das Steuerungsmodell sowohl B1 als auch B2 akzeptiert.

Laden Sie nach dem Austausch alle Software und Parameter wie gewohnt.

F3: Werden PMC-Leiterprogramme auf FROM oder SRAM gespeichert?

PMC-Leiterprogramme werden im FROM (nichtflüchtig) gespeichert. Sie überstehen das Ausschalten ohne Batterie.

PMC-Parameter und einige PMC-Datenvariablen werden jedoch im SRAM (batteriegepuffert) gespeichert.

Sowohl FROM als auch SRAM müssen nach einem Modulaustausch korrekt wiederhergestellt werden, damit das PMC normal funktioniert.

Laden Sie die Leiterprogramme über das FROM-Software-Wiederherstellungsverfahren neu und stellen Sie die PMC-Parameter separat wieder her.

F4: Das SRAM wird nach der Installation als leer angezeigt, aber das FROM wurde korrekt geladen. Warum?

Ein neues oder frisch geliefertes Modul hat ein leeres SRAM. Der FROM-Inhalt wurde über das Software-Ladeverfahren wiederhergestellt, aber SRAM-Daten — Parameter und Programme — müssen separat über das Parameter- und Programm-Wiederherstellungsverfahren geladen werden.

Dies ist ein normaler, erwarteter Schritt beim Modulaustausch. Arbeiten Sie das Wiederherstellungsverfahren vollständig durch, bevor Sie die Maschinenfunktion testen.

F5: Wie bestätige ich die FROM ID und SRAM ID nach der Installation des A20B-3900-0241?

Greifen Sie auf den Systemdiagnosebildschirm der FANUC-Steuerung zu — normalerweise unter dem Menü System / Konfiguration zu finden.

Die FROM ID und SRAM ID werden in der Hardwarekonfigurationsübersicht der Steuerung angezeigt.

Für das A20B-3900-0241 sollte die FROM ID E4 und die SRAM ID 04 anzeigen. Diese Werte bestätigen, dass die Steuerung das installierte Modul korrekt identifiziert hat.
