| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A20B-3900-0240 |
Teilnummer:Die in Absatz 1 genannten Angaben sind zu beachten.
Hersteller:FANUC Corporation (Japan)
Typ der Ware:FROM/SRAM-Speichermodul (PCB)
Bezeichnung:Modul B1

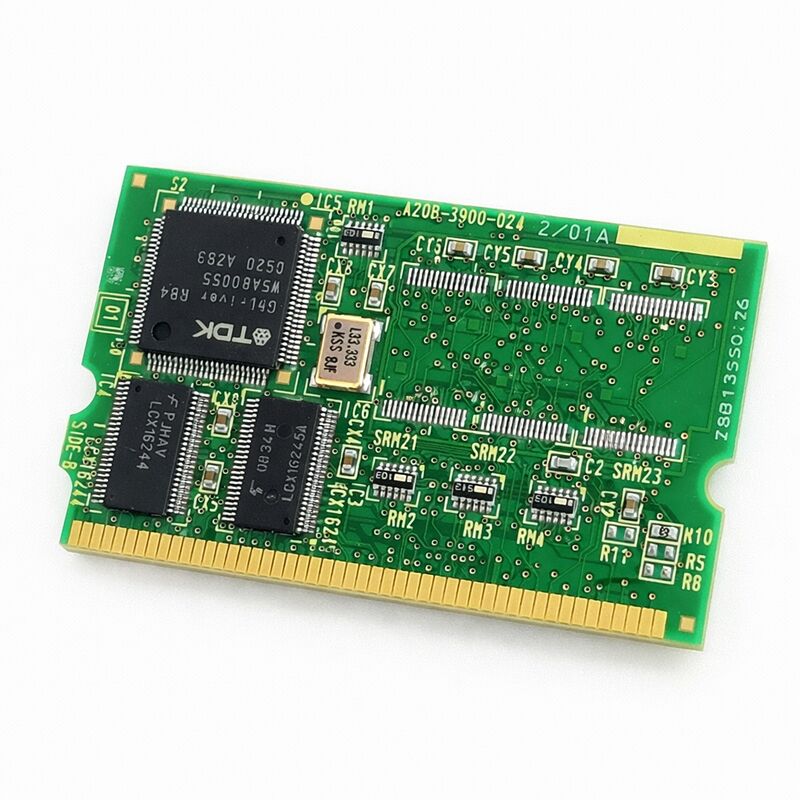

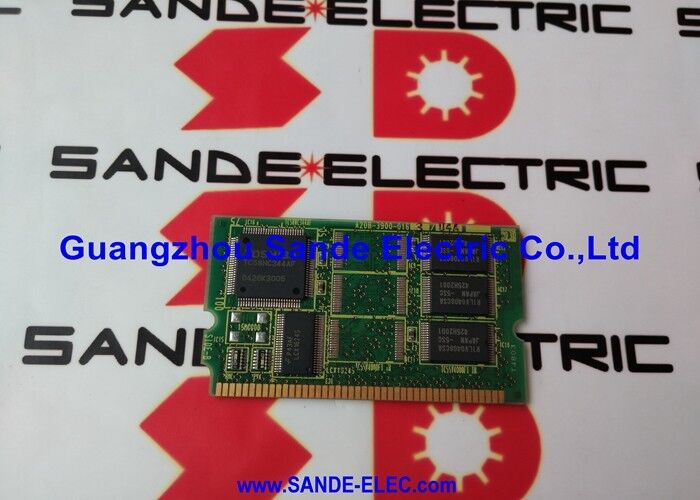

Das A20B-3900-0240 ist das 128 MB FROM / 1 MB SRAM-Modul von FANUC, das als Variante B1 in der Serie A20B-3900 bezeichnet wird.
It sits at the high end of the FANUC memory module range in terms of FROM capacity — 128 megabytes of Flash ROM is a significant step up from the 16 MB and 32 MB modules used on smaller control platforms.
Diese Kapazität spiegelt das Ausmaß der Systeme wider, die dieses Modul unterstützt: große FANUC-CNC-Steuerungen und Robotersteuerungen, die komplexe Softwarekonfigurationen mit hohem Optionsbedarf ausführen.
Bei jedem Stromzyklus liest das System den FROM-Inhalt aus und lädt ihn in den Arbeitsspeicher ein.Das FROM auf diesem Modul verliert nie seinen Inhalt durch einen Stromausfall das ist die grundlegende Natur von Flash ROM.
Ein leeres oder falsch geladenes Modul wird den Controller nicht ausführen.
Deshalb ist die Neuinstallation von FROM-Dateien nach dem Ersatz des Boards ein obligatorischer Schritt, kein optionales.
Der 1 MB SRAM auf diesem Modul ist batteriebetriebener flüchtiger Speicher, der Daten enthält, die der Controller während des Betriebs erzeugt: aktive Parameter, Laufzeitvariablen,und sonstige Zustandsinformationen, die kurzfristige Stromausfälle überstehen müssen, die jedoch während des vollen Ausschaltens durch die Backupbatterie aufrechterhalten werden. SRAM-Kapazität von 1 MB eignet sich für Systeme mit moderaten Parameter-Sätzen.
Wenn ein größerer Parameterspeicher erforderlich ist, wird die B2-Variante (A20B-3900-0241, mit 2 MB SRAM) für diesen Bedarf verwendet.
| Parameter | Wert |
|---|---|
| Teilnummer | Die in Absatz 1 genannten Angaben sind zu beachten. |
| Hersteller | FANUC Corporation |
| Art der Ware | FROM/SRAM-Speichermodul (PCB) |
| Benennung | Modul B1 |
| Aufstellungsreihe | A20B-3900 |
| Von der Kapazität | 128 MB (Flash-ROM, nicht flüchtig) |
| SRAM-Kapazität | 1 MB (Akkus, flüchtig) |
| Einrichtung | Plug-in-Modul, Hauptplatine der Steuerung |
| Anwendung | FANUC CNC- und Robotersteuerungssysteme |
| Nach der Installation | Vollständige FROM-Dateien, Parameter und Programme müssen neu geladen werden |
| Ursprung | Japan |
| Betriebstemperatur | 0 55°C |
| Speichertemperatur | -20 60°C |
| Luftfeuchtigkeit | 75% RH max (nicht kondensierend) |
| Verfügbare Lage | Neu / renoviert / repariert |
Der Sprung von 32 MB oder 64 MB auf 128 MB FROM ist nicht willkürlich.
Die Basis-Software nimmt einen Teil des FROM.
Jede Option, die auf den Controller geladen wird, verbraucht mehr FROM-Speicherplatz.Roboter-Systeme laden Roboter-Software, Vision-Bibliotheken, Kraftkontrollpakete und andere anwendungsspezifische Software.
Ein Controller mit einer Grundkonfiguration läuft bequem auf 32 MB oder 64 MB.
Eine Steuerung mit vielen Optionen, einer großen PMC-Leiter und einer umfangreichen Benutzersoftware treibt diese Grenzen weiter.
Die 128 MB FROM des A20B-3900-0240 beseitigt diese Einschränkung. Es ist das Modul für voll geladene Steuerkonfigurationen, bei denen kleinere FROM-Kapazitäten unzureichend wären.
Bei der Installation eines neuen A20B-3900-0240 wird ein leeres Modul installiert. Keine Software, keine Parameter, keine Programme. Alles muss neu geladen werden, bevor die Maschine oder der Roboter arbeiten kann.
Das ist kein trivialer Schritt.
FROM-Dateien müssen mit dem entsprechenden FANUC-Startverfahren geladen werden. CNC-Parameter müssen aus einer Parametersicherung wiederhergestellt werden.
PMC-Leiterprogramme müssen neu geladen werden. Benutzerprogramme, Werkzeugdaten und alle anderen gespeicherten Daten müssen wiederhergestellt werden.
Jede Datenkategorie verwendet einen anderen Wiederherstellungsweg. Die Reihenfolge spielt eine Rolle. Bevor Parameter geladen werden, müssen Sie die Softwareinstallation abschließen und die Softwareintegrität vor dem Laden bestätigen.
Das Backup, das diese Wiederherstellung speist, muss aktuell und komplett sein. Ein veraltetes Backup stellt einen veralteten Systemzustand wieder her.
Eine teilweise Sicherung hinterlässt Lücken, die eine manuelle Wiedereingliederung erfordern.
Die Bezeichnungen der Serie A20B-3900 B1 und B2 geben die SRAM-Kapazität an. Die B1-Module tragen 1 MB SRAM. Die B2-Module tragen 2 MB SRAM.
Die FROM-Kapazität ist in diesem Fall gleich. Der Unterschied zeigt sich in der verfügbaren Menge an volatilem Parameterspeicher.
Die meisten FANUC-CNC-Systeme laufen bequem auf 1 MB SRAM.oder eine große Anzahl von gespeicherten Programmen, profitieren von den zusätzlichen 1 MB, die die Variante B2 bietet.
Die Steuerungsdokumentation oder das Etikett des Originalmoduls bestätigen, welche Variante in der Fabrik montiert wurde.
F1: Der Controller startet nicht nach der Installation des A20B-3900-0240. Was ist die wahrscheinlichste Ursache?
Der Controller benötigt eine gültige Systemsoftware in FROM zum Booten.
Zugriff auf den Bootbildschirm von FANUC (behalten Sie bestimmte Tasten während des Einsatzes gedrückt) und Laden Sie die Systemsoftware per Speicherkarte oder USB.Der Controller sollte normal booten.
F2: Ist der A20B-3900-0240 austauschbar mit dem A20B-3900-0241 (B2)?
Sie teilen die gleiche 128 MB FROM Kapazität. Der Unterschied ist SRAM: B1 hat 1 MB, B2 hat 2 MB.
Ein B2 kann häufig einen B1 ohne Problem ersetzen. Ein B1, der einen B2 ersetzt, kann Probleme verursachen, wenn das System so konfiguriert wurde, dass es die volle 2 MB SRAM-Kapazität verwendet.
Überprüfen Sie die Anforderung aus der Dokumentation des Reglers vor dem Ersetzen.
F3: Welche Daten müssen nach dem A20B-3900-0240-Austausch neu geladen werden?
Alle FROM-Dateien (Systemsoftware, Optionssoftware, PMC-Leiter), alle CNC-Parameter, alle gespeicherten Programme und alle Benutzerdaten.
Erst die Softwareinstallation, dann die Parameter, dann die Programme.
Überspringen Sie den Software-Schritt nicht ∙ Parameter, die ohne richtige Software geladen werden, können Alarme auslösen oder nicht richtig geladen werden.
F4: Die SRAM-Batterie ist tot. Kann das Board noch benutzt werden?
Der FROM-Teil ist unberührt, unabhängig vom Zustand der Batterie. Er ist nicht flüchtig.
Der SRAM-Teil hat seinen Inhalt während eines Ausfallvorfalls nach einem Ausfall der Batterie verloren.
Die Platine selbst ist funktionsfähig; nur die SRAM-Daten müssen wiederhergestellt werden.
F5: Wie sollte der A20B-3900-0240 während der Installation gehandhabt werden?
Verwenden Sie antistatische Vorsichtsmaßnahmen.
Handhabung nur an den Kanten Vermeiden Sie die Berührung von Schaltkreisspuren oder Chips.
Bestätigen Sie, dass das Modul nach der Installation vollständig in seinem Steckverbinder befestigt ist. Ein teilweise befestigtes Modul kann zu intermittierenden Störungen und nicht zu einem reinen Ausfall führen, was die Diagnose erschwert.
