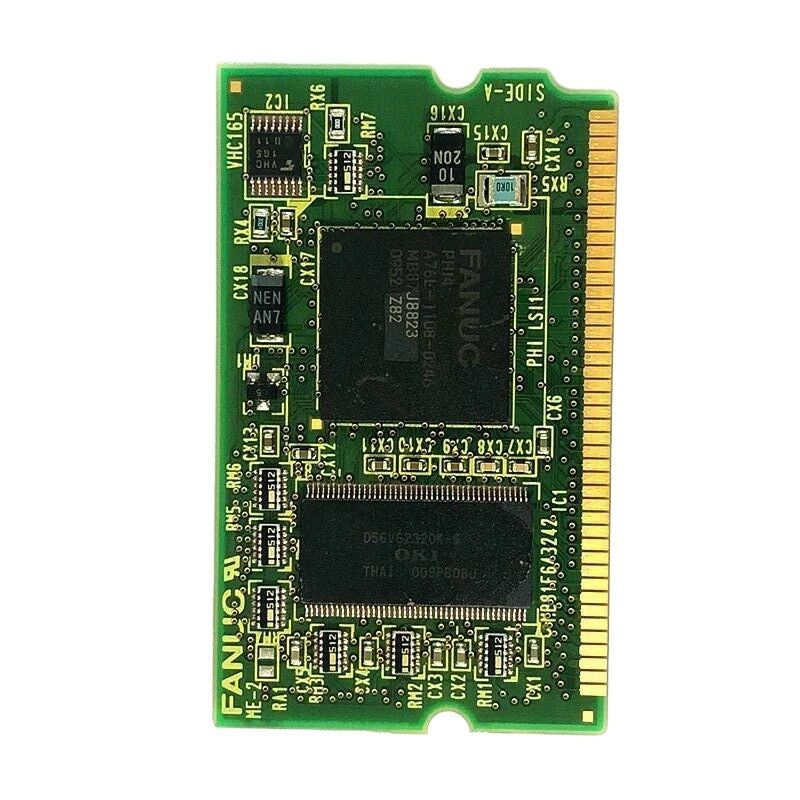

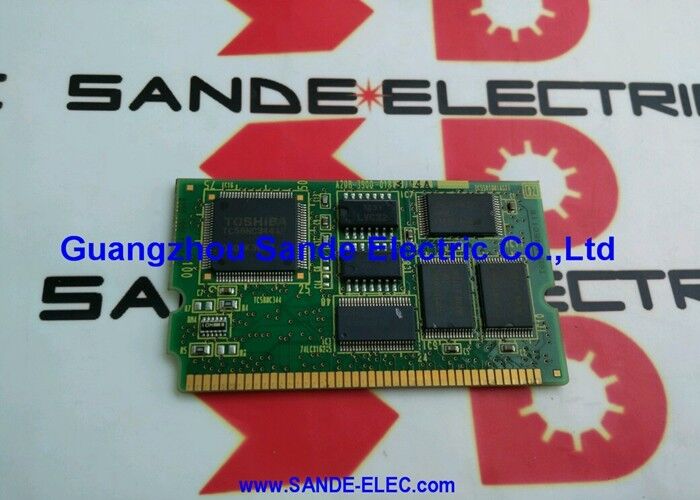

A20B-3900-0200 Fanuc Leiterplatte A20B39000200 A2OB-39OO-O2OO

FANUC A20B-3900-0200 ∙ PMC Modul ∙ Serie 30i/31i/32i, A5-Motor, Japanische Herkunft

Teilnummer:Die in Absatz 1 genannten Bedingungen gelten nicht.

Hersteller:FANUC Corporation (Japan)

Typ der Ware:PMC-Modul (PCB für programmierbare Maschinensteuerungen)

Übersicht

Das A20B-3900-0200 ist das PMC-Modul für die FANUC-Serien 30i, 31i und 32i CNC-Systeme.Es steckt in einen DIMM-Slot auf der 30i-Hauptplatine und liefert die Verarbeitungsmaschine für den integrierten programmierbaren Maschinensteuergerät von FANUC.

Das Modul arbeitet auf einer 5-Volt-Versorgungsschiene und verbraucht während des normalen Betriebs etwa 5 Watt.

Jede Maschine, die um eine FANUC CNC herum gebaut ist, hat zwei Steuerungsschichten, die gleichzeitig laufen.

Die CNC-Schicht steuert die Achsbewegung, die Interpolation und die Spindelkontrolle, die PMC-Schicht alles andere: die Türen der Maschine, Klemmen, Werkzeugwechsler, Kühlmittelsysteme, Schmierung, Hydraulik,und alle E/A-Signale, die eine Werkzeugmaschine zu einer kompletten Maschine machen, nicht nur zu einer Bewegungskontrolle..

Der A20B-3900-0200 behandelt die PMC-Seite dieser Gleichung bei Systemen der Serie 30i/31i/32i.

Ohne das PMC-Modul ist der Feld-E/A der Maschine unkontrolliert.

Die CNC kann sich anschalten, aber keine Maschine funktioniert korrekt.

Schlüsselmerkmale

Was das PMC tut

Der Programmierbare Maschinensteuergerät von FANUC ist die interne CNC-Systemsteuerung, die das Leiterprogramm des Maschinenbauherrn – die Sequenzlogik, die der Maschinenbauer geschrieben hat, um seine Maschine zum Laufen zu bringen, ausführt.Dieses Leiterprogramm steuert alles, was die CNC-Bewegungssteuerungssoftware nicht direkt verwaltet..

Betrachten wir, was ein Bearbeitungszentrum zwischen den Schnitten macht.

Ein Werkzeugwechsel beinhaltet eine spezifische Abfolge: Spindel stoppt, Z-Achse bewegt sich in eine sichere Position, Werkzeugwechselarm treibt, Klammer freigibt, neue Werkzeugbelastungen, Klammer engagiert, Arm zieht sich zurück, die CNC setzt wieder auf.Jeder dieser Schritte ist eine PMC Leiter Ausgang oder Eingang.

Das PMC liest den mit der Klemme bestätigten Sensor, überprüft die Armposition, aktiviert das Kühlmittel, überwacht das Türschloss.

Bei einem System der Serie 30i/31i/32i kann diese Leiter sehr groß sein.

Diese Steuerungen unterstützen komplexe Maschinen mit vielen Achsen und vielen Maschinenfunktionen.

Der PMC A5-Motor auf der A20B-3900-0200 bietet die Verarbeitungskapazität, um diese Komplexität bei den Zyklusgeschwindigkeiten zu bewältigen, die die Maschine erfordert.

PMC A5 der Reihe 30i/31i/32i

Die PMC-Motorbezeichnung A5

Der A5 ist spezifisch für die Generation der Serie 3xi (30i/31i/32i) und ist nicht austauschbar mit PMC-Modulen aus früheren oder späteren Steuerungsgenerationen.

Der A5-Motor bestimmt die maximale Anzahl der Leiterschritte, die der Steuergerät ausführen kann, die Kapazität der E/A-Punkte und die Ausführungszeit.Maschinen der Baureihe 30i/31i/32i mit komplexen Leiterprogrammen, mehrfache Arbeitshaltepositionen, integrierte Automatisierungssysteme erfordern den Rechenraum des A5, um die gesamte Maschinenfolge ohne Auswirkungen auf die Zykluszeit auszuführen.

Die A20B-3900-0200 ist die Hardware, die den A5-Motor beherbergt.

Die Leiter stoppt, die vom PMC gesteuerten Maschinenfunktionen stoppen mit ihr.

Wiederherstellung des PMC nach dem Ersatz

Die Installation eines Ersatzes A20B-3900-0200 führt zu einer Installation eines leeren PMC-Prozessors. Das Leiterprogramm des Maschinenbauer muss neu geladen werden, bevor die Maschine funktionieren kann.

Das Leiterprogramm wird über den DATA I/O-Bildschirm der CNC oder über eine an die Steuerung angeschlossene FANUC Ladder III / FANUC LADDER-III Software-Session gesichert und wiederhergestellt.

Die Leiter-Backup ist eine separate Datei von der CNC-Parameter-Backup.

Beide sind für eine vollständige Systemwiederherstellung nach dem Austausch des PMC-Moduls erforderlich.

A ladder backup that predates the last machine modification restores an outdated machine configuration — confirm with the machine builder's service records that the ladder version in the backup matches the current production state.

Häufig gestellte Fragen

F1: Die Maschine läuft, aber keine M-Code-Funktion. Achsenbewegung funktioniert normal. Ist das PMC-Modul der wahrscheinliche Fehler?

Dies ist ein klassisches PMC-Fehlersymptom. Die CNC-Achsensteuerung ist unabhängig vom PMC-Modul. Die Achsen können sich bewegen, auch wenn der PMC nicht ausgeführt wird.und alle Maschinen-E/A-Funktionen durchlaufen die PMC-Leiter.

Wenn die Achsbewegung normal ist, aber die Maschinenfunktionen fehlen, ist das PMC-Modul der Hauptverdächtige.

F2: Was muss nach der Installation des Ersatzteils A20B-3900-0200 vor dem Betrieb der Maschine neu geladen werden?

Das Leiterprogramm des Maschinenbauer muss zuerst neu geladen werden. Ohne dieses läuft das PMC ohne Leiter und die Maschine ist unkontrolliert.alle PMC-Parameter und I/O-Zuteilungen mit der aktuellen Konfiguration der Maschine übereinstimmen.

Anschließend wird eine sorgfältige Überprüfung der Maschinenfunktionen vorgenommen, bevor die Produktion wieder aufgenommen wird.

F3: Ist es möglich, ein PMC-Modul aus einer anderen FANUC-Steuergeneration zu verwenden?

Nr. Der PMC-A5-Motor im A20B-3900-0200 ist spezifisch für die Architektur der Baureihe 30i/31i/32i.PMC-Module der Baureihe 16i/18i oder anderer Generationen verwenden unterschiedliche Prozessor-Architekturen und unterschiedliche Ladder-Instruktionssätze.

Die Installation eines inkompatiblen PMC-Moduls funktioniert nicht, der Controller erkennt ihn nicht.

F4: Das Leiterprogramm läuft, aber einige E/A-Punkte reagieren nicht.

Ein partieller I/O-Ausfall bei laufender Leiter ist seltener ein PMC-Modulfehler und häufiger ein Verkabelungs-, I/O-Board- oder Parameterfehler.

Das PMC-Modul fährt entweder die Leiter oder nicht. Es versagt selten auf eine Weise, die bestimmte E/A-Punkte selektiv deaktiviert.

Überprüfen Sie auf dem diagnostischen E/A-Bildschirm des CNC, ob die erwarteten Signalübergänge an den Eingangspunkten des PMC stattfinden.

Dies leitet den Fehler auf die Feldverkabelung, das I/O-Board oder die PMC-Parameterkonfiguration aus.

F5: Wie lange kann ein Ersatzteil A20B-3900-0200 vor dem Gebrauch gelagert werden?

Korrekt gelagert trockene Umgebung, stabile Temperatur, antistatische Verpackung FANUC PMC Module behalten ihren Zustand über längere Zeiträume.

Das Modul selbst hat keine Batterie und keine zeitkritischen Komponenten, die sich während der passiven Speicherung abbauen.

Halten Sie es fern von Feuchtigkeit, Temperaturwechsel und elektrostatischer Exposition.

Überprüfen Sie vor der Montage die DIMM-Anschlusskontakte auf Oxidation, wenn das Modul mehrere Jahre gelagert wurde.
