FANUC A20B-3900-0180 ∙ FROM/SRAM-Speichermodul ∙ 16 MB FROM, 256 KB SRAM, Serie 30i/31i/32i, Ursprung Japan

Teilnummer:Einheitliche Datenbank

Hersteller:FANUC Corporation (Japan)

Typ der Ware:FROM/SRAM-Speichermodul (PCB)

Übersicht

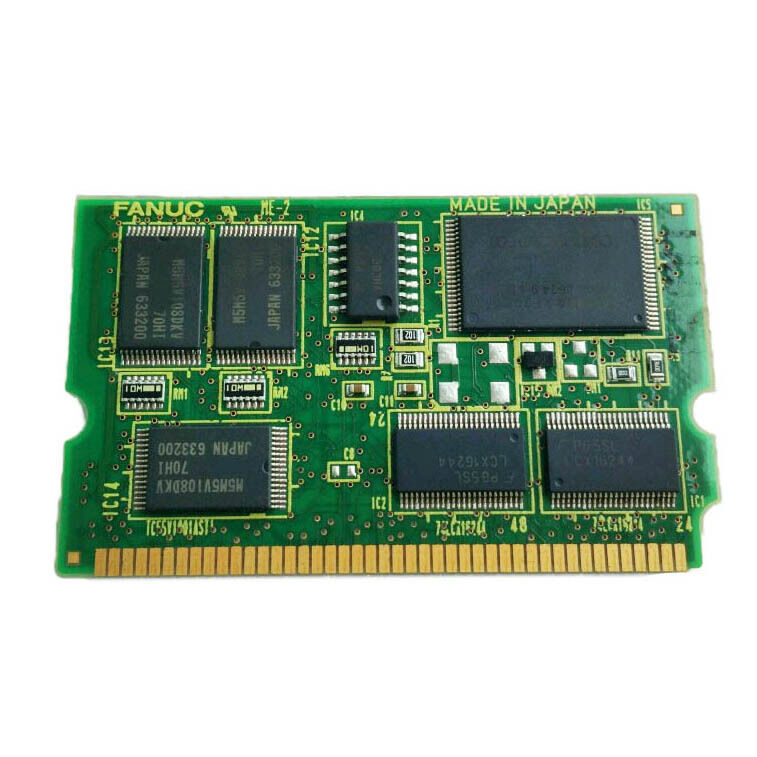

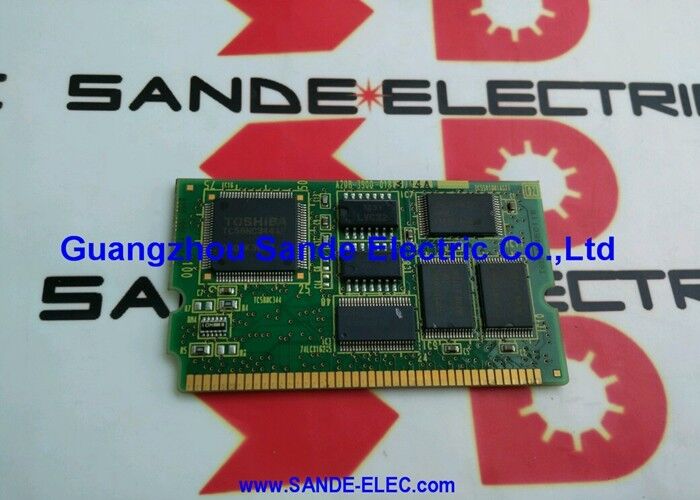

Das A20B-3900-0180 ist das FROM/SRAM-Speichermodul für FANUC-Systeme der Baureihen 30i, 31i und 32i.

Es enthält 16 MB Flash-ROM und 256 KB SRAM auf einem kompakten Plug-in-Board, das horizontal auf dem Haupt-CPU-Board im Controller installiert wird.Das System lädt INHALT in den Arbeitsspeicher.

Von diesem Punkt an arbeitet die CNC von RAM

Die Serie 30i/31i/32i stellt die hochwertige CNC-Plattform von FANUC dar.

Diese Steuerungen betreiben große Bearbeitungsstätten, zusammengesetzte Werkzeugmaschinen und Mehrsachssysteme mit anspruchsvollen Echtzeitanforderungen.

Das FROM-Modul in diesen Systemen enthält den Software-Stack, der diese Fähigkeiten ermöglicht - den CNC-Kernel, die Servo-Steuerungssoftware, die PMC-Leiterlaufzeit und die Managementprogramme.

Wenn das Brett versagt, hört die Maschine auf.

Schlüsselmerkmale

FROM und SRAM

Flash-ROMs sind gut in einer Sache: Sie speichern Daten durch Stromkreisläufe ohne Batterie.Die 16 MB auf dieser Platte enthält die CNC-Systemsoftware, Servo-Verstärker-Steuerungssoftware, PMC-Leiterlogik und andere Programme, die die Maschine benötigt, um zu funktionieren.

Das 256 KB SRAM ist anders. Es ist flüchtig. Es setzt auf eine kleine Backup-Batterie, um seinen Inhalt zu halten, wenn der Strom entfernt wird.,Wenn die Batterie ausläuft und der Strom abgeschaltet wird, sind die SRAM-Daten weg.

Dies macht den Zustand der Batterie zu einem Wartungsgegenstand, nicht zu einem Einrichtungsgegenstand.

Die beiden Speichertypen arbeiten zusammen. FROM liefert die statische Grundlage. SRAM liefert den dynamischen Arbeitsraum. Der Controller benötigt beide, um richtig zu funktionieren.

Softwareversion und Kompatibilität

Die FROM-Inhalte sind Software, die eine Version hat.

Die Version auf dem Ersatzteil A20B-3900-0180 muss dem entsprechen, auf dem die Maschine gebaut und in Betrieb genommen wurde.,Aksenkonfigurationen und PMC-Leiterprogramme sind häufig für ein einzelnes Maschinenmodell oder sogar eine einzelne Seriennummer spezifisch.

Ein Ersatzmodule mit der falschen Softwareversion kann sich einschalten, aber die Maschine wird nicht ordnungsgemäß laufen.

Die Parameterbereiche ändern sich zwischen den Versionen.

Die PMC-Schnittstellendefinitionen ändern sich. Die Servo-Tuning-Daten müssen möglicherweise aktualisiert werden. Die Installation der richtigen Softwareversion oder das Neuaufladen des Moduls auf die richtige Version ist Teil des Austauschverfahrens.Nicht nachträglich..

Serien 30i/31i/32i Plattformkontext

Diese Steuerungen befinden sich an der Spitze der CNC-Linie von FANUC. Die 30i bedienen die komplexesten Maschinen: 5-Achsen-Bearbeitungszentren, große Drehzentren mit angetriebenem Werkzeug und Mehrwegssysteme.Die 31i und 32i sind verkleinerte Versionen für weniger Achsen, aber ähnliche Fähigkeitstiefe.

Alle drei verwenden die gleiche Hardware-Architektur, und alle drei verlassen sich auf das FROM-Modul als Grundlage ihres Software-Stacks.

Maschinen der Baureihe 30i/31i/32i sind in der Regel seit Jahren in Produktion.

Das ursprüngliche FROM-Modul sammelt Betriebsstunden an. Der Flash-Speicher hat eine endliche Schreibzyklusdauer. In der Praxis scheitern FROM-Module in CNC-Steuerungen selten an Schreiberschöpfung.Aber sie scheitern an Machtübergangsformen., elektrostatische Ereignisse und Hardwarefehler.

Wenn sie das tun, ist der Ersatzweg klar: die richtige Bauteilnummer, mit der richtigen Software.

Häufig gestellte Fragen

F1: Die Serie 30i CNC startet, zeigt aber sofort einen Fehler in der Systemsoftware.

Wenn der FROM-Inhalt beschädigt oder unlesbar ist, kann die CNC ihre Betriebssoftware nicht laden und wird beim Starten ausfallen.

Ein Fehler der Systemsoftware beim Booten, insbesondere ein Fehler, der nach einem Stromvorfall oder einem Hardwarefehler auftritt, ist ein starkes Anzeichen dafür, dass das FROM-Modul betroffen ist.

Der Alarmcode hilft, den Bereich weiter einzugrenzen. Für die spezifische Beschreibung des Fehlercodes lesen Sie das Wartungshandbuch 30i.

F2: Müssen die Parameter nach dem A20B-3900-0180-Auswechsel neu geladen werden?

Ja, die Ersatzteile installieren sich ohne die Parameter der vorherigen Maschine.und Werkzeugdaten müssen nach der Installation aus dem Backup wiederhergestellt werden.

Die Softwareversion des neuen Moduls muss vor dem Laden der Parameter ebenfalls für kompatibel befunden werden.

F3: Der SRAM-Batterie-Alarm erschien, aber die Maschine lief weiter.

Ja, sobald der Akku-Alarm aktiviert ist, ist die Zeit bis zum Datenverlust begrenzt.

Wenn er unter die Schwelle fällt, geht bei dem nächsten Abschalten der gesamte SRAM-Inhalt verloren.

Sichern Sie sofort die SRAM-Daten ab und ersetzen Sie die Batterie vor dem nächsten geplanten Herunterfahren.

F4: Ist der A20B-3900-0180 mit anderen A20B-3900-Speichermodulen austauschbar?

Die A20B-3900-Serie umfasst eine breite Palette von FROM/SRAM-Kapazitätskombinationen und Softwareversionen.

Der -0180 ist speziell die 16 MB FROM / 256 KB SRAM-Variante für die Serie 30i/31i/32i.

Module mit unterschiedlichen FROM- oder SRAM-Größen oder unterschiedlichen Softwareversionen sind kein direkter Ersatz.

Bestätigen Sie immer die Bauteilnummer und die Softwareversion vor der Installation.

F5: Kann die A20B-3900-0180 mit einer anderen Softwareversion neu ausgefüllt werden?

Für die Nachrüstung von FANUC FROM-Modulen sind FANUC-Softwarewerkzeuge und das entsprechende Softwarepaket für das CNC-Zielmodell und die Konfiguration der Optionen erforderlich.

Dies ist kein Feldverfahren, das mit generischen Werkzeugen durchgeführt wird.

Wenn die vorhandene Softwareversion unbekannt oder inkompatibel ist, wenden Sie sich an einen von FANUC zertifizierten Servicepartner mit der CNC-Typ-, Modell- und Optionsliste der Maschine, um das richtige Softwarepaket zu erhalten.
