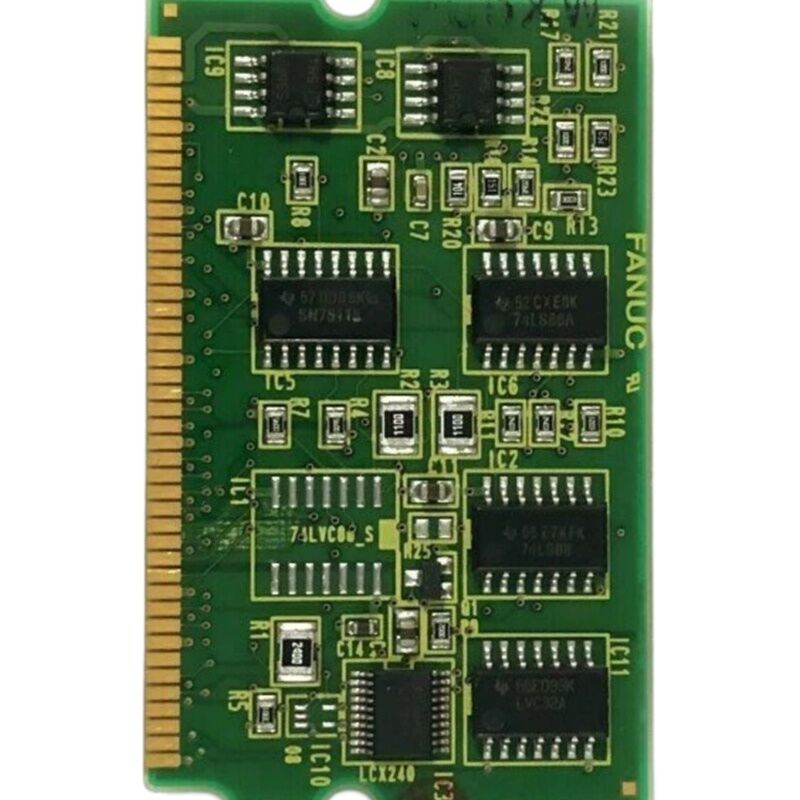

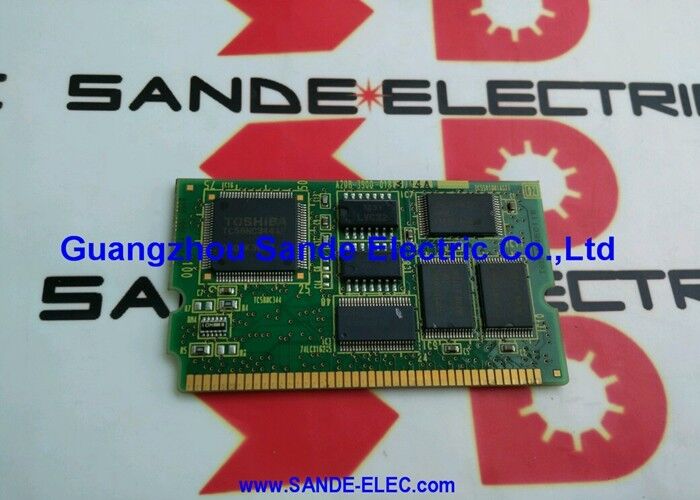

FANUC A20B-3900-0170 | FROM/SRAM Analog Spindelmodul — Original FANUC, Herkunft Japan

Teilenummer: A20B-3900-0170

Hersteller: FANUC Corporation (Japan)

Produkttyp: FROM/SRAM Analog Spindelmodul (Leiterplatte)

Referenzhandbuch: B-64115EN

Übersicht

Das A20B-3900-0170 ist eine Dual-Funktions-Leiterplatte von FANUC Corporation. Es kombiniert FROM/SRAM-Speicher und eine analoge Spindel-Schnittstelle auf einem einzigen Steckmodul.

FANUC hat es für CNC-Steuerungssysteme entwickelt, die so konfiguriert sind, dass sie die Spindel über einen analogen Signalweg antreiben — eine deutliche und spezifische Hardwarekonfiguration, die diese Platine unterstützt.

Die analoge Spindel-Schnittstelle ist das bestimmende Merkmal der Platine.

FANUC CNC-Systeme unterstützen zwei Spindelsteuerungsarten: seriell und analog. Der serielle Spindelantrieb verwendet eine digitale Kommunikationsverbindung zum Spindelverstärker. Der analoge Spindelantrieb verwendet ein Spannungssignal — typischerweise 0 bis ±10 V — zur Steuerung der Spindeldrehzahl.

Maschinen, die mit älteren oder analogen Spindelverstärkern aufgebaut sind, benötigen die analoge Schnittstellenplatine. Das A20B-3900-0170 stellt diese Schnittstelle bereit. Wenn Sie es entfernen, hat die CNC keinen Weg mehr, die Spindel zu steuern.

Das FROM und SRAM auf dieser Platine erfüllen die gleichen Rollen wie auf jedem FANUC-Speichermodul. FROM speichert die Systemsoftware nicht-flüchtig.

SRAM speichert Laufzeitdaten unter Batteriesicherung. Beide Speichertypen sind auf derselben physischen Platine wie die Spindel-Schnittstellenschaltung integriert — das A20B-3900-0170 ist kein reines Speichermodul. Seine Spindelfunktion verändert, was es ist und wie es gehandhabt werden muss.

Schlüsselspezifikationen

Die analoge Spindel-Schnittstelle — Was sie tut

In einem FANUC CNC-System hängt der Spindelsteuerpfad davon ab, welcher Spindelverstärkertyp installiert ist.

Ein serieller Spindelverstärker kommuniziert digital mit der CNC. Ein analoger Spindelverstärker empfängt seinen Drehzahlbefehl von einem analogen Spannungseingang. Für Maschinen, die analoge Spindelverstärker verwenden, benötigt die CNC Hardware, die dieses Spannungssignal erzeugt.

Diese Hardware ist das analoge Spindelmodul — das A20B-3900-0170.

Wenn die CNC eine Spindeldrehzahl befiehlt, wandelt das analoge Spindelmodul diesen Befehl in eine proportionale Spannung um.

Der Spindelverstärker liest diese Spannung und treibt den Spindelmotor entsprechend an.

Das Feedback vom Spindelpositionsgeber kehrt über einen separaten Weg zur CNC zurück, wodurch die CNC die Spindeldrehzahl und -position überwachen und regeln kann.

Diese Schnittstelle ist fest in der Hardware integriert. Im Gegensatz zu einigen CNC-Funktionen, die über Parameter neu zugeordnet werden können, wird der Spindel-Schnittstellentyp durch die installierte Platine bestimmt.

Eine für den analogen Spindelantrieb konfigurierte Maschine läuft mit einem reinen Speichermodul in diesem Steckplatz nicht korrekt.

Der Spindelsteuerpfad hängt vollständig von der Anwesenheit des A20B-3900-0170 ab.

Datenverlust beim Austausch — Kritische Anforderung

Der Austausch des A20B-3900-0170 bedeutet den Verlust aller auf der Platine gespeicherten Daten.

Systemsoftware, Parameter, Spindel-Tuning-Daten und alle gespeicherten Programme, die sich auf dem FROM/SRAM-Teil dieses Moduls befinden, gehen verloren, wenn die Platine entfernt wird. Eine neue Platine wird leer installiert.

Dies ist kein Risiko, das nachträglich gemanagt werden kann.

Ein vollständiges Backup aller CNC-Daten — Programme, Parameter, Steigungsfehlerkompensation, Werkzeugdaten, Spindelparameter — muss vorhanden sein, bevor die Platine entfernt wird. Ohne ein gültiges Backup kann die Maschine nach einem Platinentausch nicht in ihren vorherigen Zustand zurückversetzt werden. Das Backup muss aktuell sein.

Ein veraltetes Backup stellt eine veraltete Konfiguration wieder her.

Das Sichern von FANUC CNC-Daten erfolgt über die DATA BACKUP-Funktion des BOOT-Bildschirms oder über externe Speichergeräte über die RS-232- oder Speicherkarten-Schnittstelle. Bestätigen Sie, dass das Backup vollständig und lesbar ist, bevor Sie mit Arbeiten an dieser Platine beginnen.

Beziehung zu anderen Modulen der A20B-3900-Serie

Die A20B-3900-Serie enthält mehrere Platinenvarianten. Einige sind reine Speichermodule — sie enthalten nur FROM und SRAM ohne zusätzliche Schnittstellenfunktionen.

Das A20B-3900-0170 gehört nicht dazu. Seine analoge Spindel-Schnittstellenschaltung ist auf der Platine vorhanden, unabhängig vom Speicherinhalt.

Der Austausch eines anderen A20B-3900-Speichermoduls gegen das -0170 entfernt die analoge Spindelfunktion aus dem System.

Die Maschine startet, aber die Spindelsteuerung schlägt fehl.

Der korrekte Ersatz ist ein weiteres A20B-3900-0170 oder eine Platine, die laut FANUC-Dokumentation als direkter Ersatz für das verwendete CNC-Modell bestätigt wurde.

FAQ

F1: Was passiert, wenn das A20B-3900-0170 durch ein Standard-A20B-3900-Speichermodul ersetzt wird?

Die analoge Spindel-Schnittstelle ist nicht mehr im System vorhanden. Die CNC wird hochfahren, aber jeder Spindelbewegungsbefehl wird fehlschlagen.

Die Maschine wird mit spindelbezogenen Fehlern alarmieren. Nur eine Platine mit der analogen Spindel-Schnittstellenfunktion — die richtige Teilenummer — stellt die Spindelsteuerung wieder her.

F2: Die Spindel reagiert nicht auf Drehzahlbefehle. Wie stelle ich fest, ob das A20B-3900-0170 defekt ist?

Bestätigen Sie zuerst, dass die analoge Befehlsspannung am Eingang des Spindelverstärkers vorhanden ist — verwenden Sie ein Voltmeter am analogen Ausgangsanschluss der CNC. Wenn sich die Spannung nicht ändert, wenn die CNC die Spindeldrehzahl befiehlt, liegt der Fehler im analogen Ausgangspfad, was auf diese Platine hindeutet.

Wenn Spannung vorhanden ist, die Spindel aber nicht reagiert, liegt der Fehler weiter unten — im Spindelverstärker oder Motor.

F3: Ist ein Systemdaten-Backup zwingend erforderlich, bevor diese Platine ausgetauscht wird?

Ja. Alle Daten auf den FROM- und SRAM-Teilen dieses Moduls gehen verloren, wenn die Platine entfernt wird. Programme, Parameter und Systemdaten müssen nach der Installation aus dem Backup wiederhergestellt werden.

Es gibt keine Möglichkeit, diese Daten ohne ein vorheriges Backup wiederherzustellen.

Das Backup muss durchgeführt werden, bevor die Platine entfernt wird.

F4: Die Backup-Batterie auf der Platine ist leer. Ist die Platine noch verwendbar?

Der FROM-Teil behält seine Daten ohne die Batterie — FROM ist nicht-flüchtig. Der SRAM-Teil hat seine Daten verloren, wenn die Batterie längere Zeit leer war.

Die Platine ist physisch noch verwendbar, aber die im SRAM gespeicherten Daten müssen wiederhergestellt werden.

Ersetzen Sie die Backup-Batterie und laden Sie alle Systemdaten neu, bevor Sie die Maschine wieder in Betrieb nehmen.

F5: Die CNC zeigt einen Speicherfehler und keinen Spindelfehler an. Könnte diese Platine trotzdem die Ursache sein?

Ja. Wenn der FROM-Inhalt beschädigt ist — aufgrund einer Überspannung, eines fehlgeschlagenen Schreibvorgangs oder eines Platinenfehlers — kann die CNC einen Speicherfehler anstelle eines spindelbezogenen Fehlers anzeigen.

Ein Speicherfehler, der zusammen mit der Unfähigkeit, die Steuerung vollständig zu starten, auftritt, oder der unmittelbar nach einem Stromereignis auftritt, ist ein vernünftiger Hinweis darauf, dass das FROM/SRAM-Modul betroffen ist.

Überprüfen Sie den Alarmcode anhand des Handbuchs B-64115EN auf die spezifische Fehlerbeschreibung.
