A20B-3900-0074 Fanuc PCB-Board A20B39000074 A2OB-39OO-OO74

FANUC A20B-3900-0074 A20B-3900-Serie F-ROM-Flash-Speichermodul

Teilnummer:Einheitliche Datenbank für Datenverarbeitung

Überarbeitung:/01A (wie auf dem Bordetikett angegeben)

Hersteller:FANUC Corporation (Japan)

Typ der Ware:F-ROM (Flash-Lese-allein-Speicher)

Reihe:A20B-3900

Speichertypen:Flash-ROM nicht flüchtig, keine Batterie erforderlich

Flash-Speicher, der den CNC-Rechner am Laufen hält

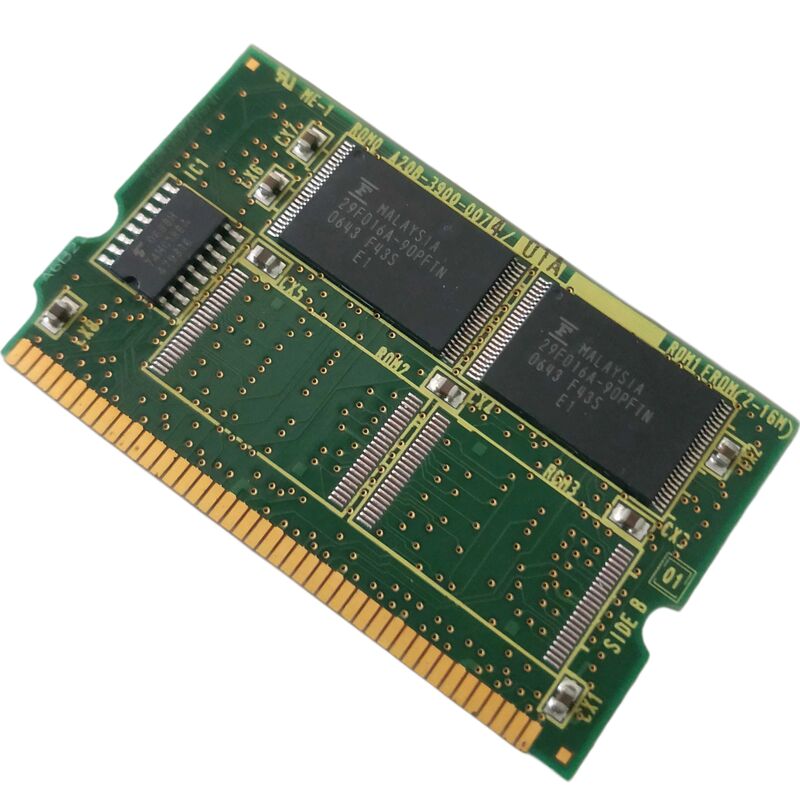

Das A20B-3900-0074 ist ein FROM-Modul (Flash-Read-Only Memory) aus der FANUC-Serie A20B-3900, der Familie der Plug-in-DIMM-Speicherkarten, die in der i-Series-CNC-Steuerungsarchitektur von FANUC verwendet werden.Dieses Modul steckt in den DIMM-Slot auf der i-Series Master-Board und speichert die CNC-Systemsoftware, Servo-Steuerungsfirmware, PMC-Programme und zugehörige Betriebsdaten.

Im Gegensatz zu den SRAM-Modulen in demselben Controller, die Maschinenparameter, Werkzeugverschiebungstabellen und Teilprogramme enthalten,und die eine Backupbatterie zur Speicherung von Daten durch Stromzyklen benötigen . Flash ist ohne Batterie nicht flüchtig. Sein Inhalt überlebt einen vollständigen Stromausfall unbegrenzt, und ein Ausfall ist nicht mit einer Batterieentladung verbunden.Die CNC zeigt typischerweise einen Bootfehler oder FROM-Paritäts-Alarm beim Einschalten an, weil die Steuerung ihre Betriebssoftware nicht erfolgreich in den Arbeitsspeicher laden kann.

Die A20B-3900-Serie umfasst mehrere Kapazitätsvarianten, die jeweils durch ihr vierstelliges Suffix identifiziert werden.0075 = 2 MB) bestätigen die Reihe. Der Revisionscode /01A auf dem Kartonetikett kennzeichnet die spezifische Produktionsrevision, die bei der Anforderung eines Austauschs der passenden Spezifikation relevant ist.

Ersetzen eines FROM-Moduls

Das FROM-Modul speichert die Systemsoftware der CNC.

• Wenn das Modul die richtige Firmware für die spezifische CNC-Serie und Softwareversion enthält,die Steuerung startet und setzt den Betrieb mit den Parametern und Programmen des SRAM-Moduls fort (vorausgesetzt, der SRAM ist intakt).
• Wenn das Modul leer ankommt, muss die FANUC-Systemsoftware über den BOOT-Bildschirm mit der CF-Karte oder Speicherkarte geladen werden, die das richtige Softwarebild für diese CNC enthält.
• Die Software-Version muss mit der Hardware-Generation der CNC übereinstimmen.

FROM-Austausch beeinflusst keine Parameter, Teileprogramme oder Werkzeugverschiebungen – die sich im SRAM-Modul befinden.

Schlüsselmerkmale

Häufig gestellte Fragen

F1: Die CNC zeigt beim Einschalten einen FROM-Paritätsfehler an. Ist A20B-3900-0074 defekt?

FROM-Paritätsfehler beim Booten deuten auf einen beschädigten oder fehlgeschlagenen Flash-Speicher auf dem Modul hin.Wenn der Schreibvorgang fehlschlägt oder Fehler nach dem erneuten Blinken bestehen bleibenDie Flash-Zellen des Moduls sind defekt und müssen ersetzt werden.

F2: Nach dem Einbau eines Ersatzes A20B-3900-0074 zeigt der CNC keine Parameter an. Ist etwas schiefgelaufen?

Wenn das SRAM-Modul korrekt gehandhabt wurde (Batterie während des Platzswaps erhalten), werden alle Parameter, Programme,und die Verschiebungen sind intakt.Wenn der SRAM-Akku während des Austauschs entfernt oder erschöpft wurde, ist der SRAM-Inhalt verloren gegangen und muss aus dem Backup wiederhergestellt werden.

F3: Das Ersatzmodule FROM kommt leer an. Welche Software muss geladen werden?

Die FANUC-Systemsoftwareversion, die der CNC-Serie (z. B. 16i, 18i) entspricht, und die Softwareversion müssen über den BOOT-Bildschirm geladen werden.Erhalten Sie das richtige Software-Image die vorhandene CF-Karte oder ein Software-Archiv vom FANUC-DienstBestätigen Sie, dass die Softwareversion mit der Originalversion übereinstimmt, bevor sie geladen wird.

F4: Kann ein FROM-Modul aus einer anderen A20B-3900-Variante den 0074 ersetzen?

Verschiedene Suffixe in der A20B-3900-Serie können unterschiedliche Blitzkapazitäten haben.Verwenden Sie die genaue 0074 Variante oder bestätigen Sie die Kapazitätskompatibilität, bevor Sie.

F5: Woher stammt die A20B-3900-0074?

Über den FANUC CNC-Aftermarket ̇ Überschussbestand, geprüfte, renovierte Einheiten und gelegentliche Reparaturdienste.Vor der Annahme sollte die Leiterplatte auf eine korrekte Les-/Schreibfunktion geprüft werden.
