A20B-3900-0071 Fanuc Leiterplatte A20B39000071 A2OB-39OO-OO7I

FANUC A20B-3900-0071 | 12MB FROM Flash DIMM Speichermodul — Serie 16i / 18i / 21i CNC

Teilenummer: A20B-3900-0071

Kreuzreferenz: A20B39000071

Hersteller: FANUC Ltd. (Japan)

Produkttyp: FROM (Flash ROM) DIMM Speichermodul — 12 MB

Produktserie: A20B-3900

Nichtflüchtiger Firmware-Speicher

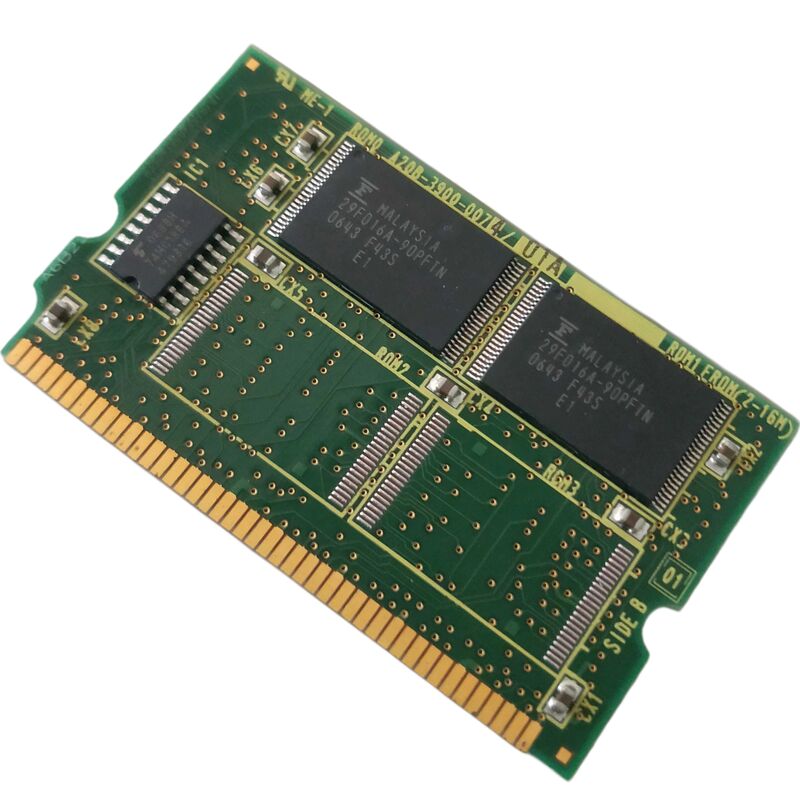

Das A20B-3900-0071 ist ein 12 MB FROM (Flash Read-Only Memory) DIMM-Modul für FANUC CNC-Systeme der Serien 16i, 18i und 21i. Es wird in den DIMM-Steckplatz auf dem i-Series Masterboard gesteckt und speichert alles, was die CNC zum Booten und Betreiben benötigt: die FANUC-Systemsoftware, die Servo-Steuerungsfirmware, die PMC-Leiterlogik und die Verwaltungsprogramme. Beim Einschalten lädt die CNC den FROM-Inhalt zur Ausführung in den Arbeitsspeicher (DRAM). Ohne ein funktionierendes FROM-Modul kann die CNC nicht starten.

Flash-ROM speichert Daten ohne Batteriesicherung — im Gegensatz zu SRAM, das seinen Inhalt verliert, wenn die Sicherungsbatterie ausfällt. Das FROM-Modul ist stabil, solange die Flash-Speicherzellen intakt sind. Ein Ausfall äußert sich typischerweise als FROM-Paritätsfehler oder Boot-Fehleralarm.

Die Serie A20B-3900 umfasst mehrere Kapazitätsvarianten. Die 0071 ist die 12-MB-Version, positioniert zwischen den 8-MB- (0012) und den größeren 32-MB-Modulen (0225). Die benötigte Kapazität hängt von der Softwareversion der CNC und den installierten Softwareoptionen ab — bestätigen Sie die erforderliche FROM-Größe anhand der Hardware-Dokumentation der CNC, bevor Sie bestellen.

Schlüsselspezifikationen

FAQ

F1: Die CNC zeigt beim Einschalten einen FROM-Paritätsfehler an. Ist das A20B-3900-0071 die Ursache?

FROM-Paritätsfehler beim Booten deuten direkt auf ein ausgefallenes oder beschädigtes FROM-Modul hin. Bevor Sie das Modul ersetzen, versuchen Sie ein erneutes Aufspielen des FROM über den BOOT-Bildschirm — wenn der Schreibvorgang erfolgreich ist, haben die Flash-Zellen des Moduls möglicherweise einen Soft-Fehler entwickelt, der durch ein erneutes Aufspielen behoben werden kann. Wenn der Schreibvorgang fehlschlägt oder Fehler nach dem erneuten Aufspielen bestehen bleiben, ist das Modul ausgefallen und muss ersetzt werden.

F2: Nach dem Austausch des A20B-3900-0071 bootet die CNC, zeigt aber ein falsches Firmware-Verhalten an. Was ist falsch?

Ein neu installiertes Ersatz-FROM-Modul bootet die CNC in einem nicht initialisierten Zustand. Die korrekten FANUC-Systemsoftware-Dateien für die spezifische CNC-Serie und Softwareversion müssen über den BOOT-Bildschirm geladen werden. Bestätigen Sie die erforderliche Softwareversion anhand des Etiketts des Originalmoduls oder des Systeminformationsbildschirms der CNC.

F3: Ist das 12 MB A20B-3900-0071 mit 8 MB oder 4 MB Modulen im selben DIMM-Steckplatz kompatibel?

Die Kapazität des FROM-Moduls muss den Anforderungen der Softwareversion entsprechen. Ein Modul mit geringerer Kapazität kann möglicherweise nicht alle erforderlichen Softwaredateien speichern. Bestätigen Sie die minimale FROM-Größe für die installierte Software der CNC anhand der Hardwarekonfigurationsdokumentation von FANUC, bevor Sie ein Modul mit anderer Kapazität ersetzen.

F4: Kann das FROM-Modul von 12 MB auf eine größere Kapazität aufgerüstet werden, um zusätzliche Softwareoptionen zu unterstützen?

Ja, innerhalb der Grenzen dessen, was der DIMM-Steckplatz des Masterboards unterstützt. Größere Module (wie das 32 MB A20B-3900-0225) sind mit demselben DIMM-Steckplatz auf unterstützten Masterboard-Versionen kompatibel. Bestätigen Sie, dass das Masterboard die größere Modulkapazität unterstützt, bevor Sie ein Upgrade durchführen.

F5: Woher stammt das A20B-3900-0071?

Spezialisten für FANUC i-Series Ersatzteile und CNC-Aftermarket-Händler führen Austauschbestände für A20B-3900 FROM-Module. Sowohl neue Überbestände als auch generalüberholte Einheiten sind verfügbar. Fordern Sie eine Bestätigung der Variante 0071 (12 MB) an — nicht benachbarte Varianten mit anderer Kapazität.
