FANUC A20B-3300-0653 | A20B-3300 Serie A2 CPU-Modul PCB — FANUC CNC-Steuerungssysteme

A20B-3300 Serie CPU-Module in der FANUC CNC-Architektur

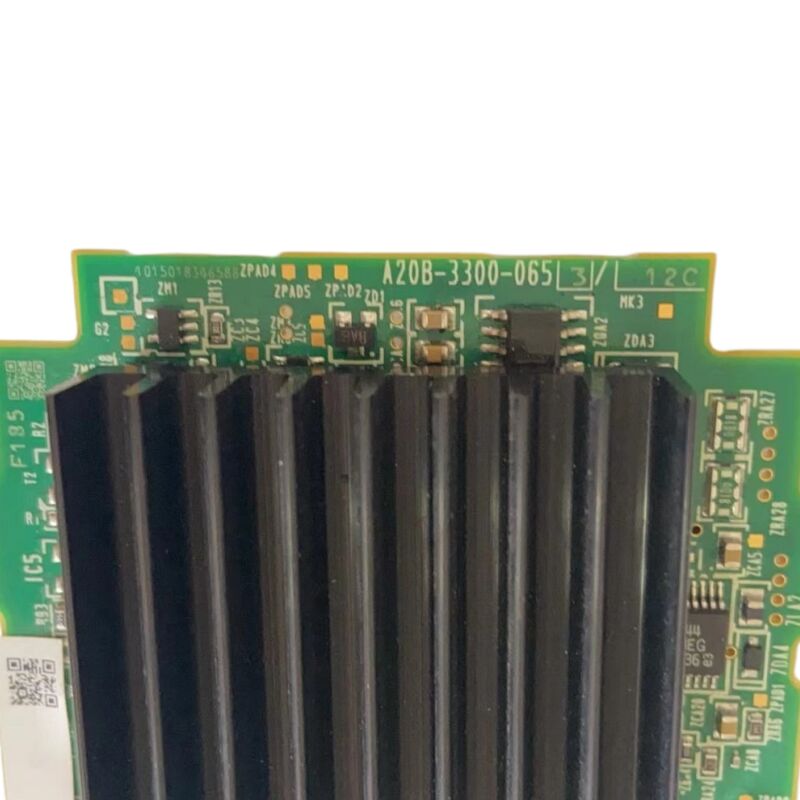

Das A20B-3300-0653 ist ein CPU-Modul aus der A20B-3300-Platine-Serie von FANUC — der Familie von Prozessormodulen, die in FANUC CNC- und Robotersteuerungssystemen verwendet werden. Die A20B-3300-Familie umfasst CPU-Prozessorkarten, Grafikmodule, Servo-Steuerkarten und Hochgeschwindigkeitsspeicher-Module. Die -0653 ist die A2-Serie CPU-Modul-Variante innerhalb dieser Familie.

In einer FANUC CNC-Steuereinheit ist das CPU-Modul der Prozessorkern. Es führt die CNC-Systemsoftware aus, die von den FROM-Speichermodulen geladen wird, koordiniert Echtzeitaufgaben (Achseninterpolation, PMC-Leiterlogikausführung, Bedienoberflächenverarbeitung, E/A-Management) und verwaltet den Datenfluss zwischen den Funktionsplatinen der Steuereinheit. Ein defektes CPU-Modul führt zu einem vollständigen Ausfall des Steuerungssystems — die CNC startet nicht oder stoppt mitten im Zyklus.

Die Module der A20B-3300-Serie werden auf der Haupt-Host-Leiterplatte der CNC-Steuereinheit neben anderen Funktionsmodulen (FROM/SRAM-Speicher, Servo-Steuerkarten, Grafikmodule) gesteckt. Jede Suffix-Variante der A20B-3300 dient einer spezifischen Funktion innerhalb dieser modularen Architektur — das -0653 CPU-Modul belegt die Position des Prozessorkerns.

Wichtige Spezifikationen

A20B-3300 Familie — Suffix-spezifische Auswahl

Innerhalb der A20B-3300-Familie existieren mehrere Varianten, die unterschiedliche Funktionspositionen bedienen:

• A20B-3300-0260 — 486DX MMX CPU-Modul für 16i-A/18i-A/21i-A
• A20B-3300-0102 — RISC PowerPC CPU-Karte für 16i/18i/21i
• A20B-3300-0653 — A2 Serie CPU-Modul (diese Platine)

Benachbarte Suffixe bedienen unterschiedliche CNC-Plattformgenerationen oder unterschiedliche Verarbeitungsfunktionen. Physikalische Ähnlichkeit zwischen A20B-3300-Varianten bedeutet keine Kompatibilität. Bestätigen Sie die genaue Teilenummer A20B-3300-0653 vom Etikett der installierten Platine, bevor Sie einen Ersatz beschaffen.

Ersatz — Datensicherung vor dem Ausbau

Das CPU-Modul speichert keine CNC-Parameter — diese befinden sich im SRAM-Speichermodul. Bestätigen Sie jedoch die spezifische Maschinenarchitektur, bevor Sie davon ausgehen, dass ein Platinentausch ohne Datenverlust möglich ist. Sichern Sie immer alle CNC-Daten (Parameter, PMC-Leiterlogik, Programme), bevor Sie das ursprüngliche CPU-Modul entfernen, unabhängig davon, ob die Sicherung voraussichtlich benötigt wird.

Nach dem Einbau des Ersatzes überprüfen Sie, ob die CNC-Startsequenz normal abgeschlossen wird, und prüfen Sie auf CPU-Versions-bezogene Alarmcodes, bevor Sie die Maschine wieder in Produktion nehmen.

FAQ

F1: Was macht das A20B-3300-0653 in der CNC-Steuereinheit?

Es ist das A2 Serie CPU-Modul — die zentrale Prozessoreinheit, die die CNC-Systemsoftware ausführt, Echtzeit-Steuerungsaufgaben verwaltet und den Datenfluss zwischen den Funktionsmodulen der Steuereinheit koordiniert. Ein defektes CPU-Modul führt zu einem vollständigen Ausfall des Steuerungssystems: Die CNC kann nicht starten oder stoppt mitten im Betrieb.

F2: Können andere A20B-3300-Varianten das -0653 ersetzen?

Nein. Benachbarte Teilenummern in der A20B-3300-Familie bedienen unterschiedliche Funktionspositionen oder unterschiedliche CNC-Plattformgenerationen. Physikalische Ähnlichkeit bedeutet keine Kompatibilität. Bestätigen Sie immer speziell A20B-3300-0653 vom Etikett der installierten Platine.

F3: Was sollte überprüft werden, bevor man zu dem Schluss kommt, dass das CPU-Modul defekt ist?

Überprüfen Sie die Spannungen der Steuereinheit an der Platine — eine fehlerhafte Stromversorgung erzeugt identische Symptome wie ein CPU-Ausfall zu einem Bruchteil der Ersatzkosten. Überprüfen Sie alle Steckverbindungen (Backplane, Speichermodule). Überprüfen Sie die Diagnose-LED-Zustände der CNC im Startvorgang anhand des Wartungshandbuchs, um die genaue Fehlerstufe zu identifizieren, bevor Sie eine Ersatzplatine bestellen.

F4: Erfordert der Austausch des CPU-Moduls die erneute Eingabe von CNC-Parametern?

CNC-Parameter befinden sich im SRAM-Speichermodul, nicht im CPU-Modul. Wenn das SRAM-Modul intakt auf die Ersatz-CPU-Platine übertragen wird, bleiben die Parameter erhalten. Überprüfen Sie die spezifische Maschinenarchitektur — und pflegen Sie immer eine aktuelle Sicherung, unabhängig davon.

F5: Woher stammt das A20B-3300-0653?

Über den FANUC CNC-Platinen-Aftermarket — Händler für Module der A20B-3300-Serie und CNC-Reparaturspezialisten. Bestätigen Sie speziell das Suffix -0653. Für eine produktionskritische Maschine sollten Sie einen verifizierten Ersatz vor Ort bereithalten — ein Ausfall des CPU-Moduls führt zu einem vollständigen Stillstand der Maschine ohne Notbetriebsmöglichkeit.
