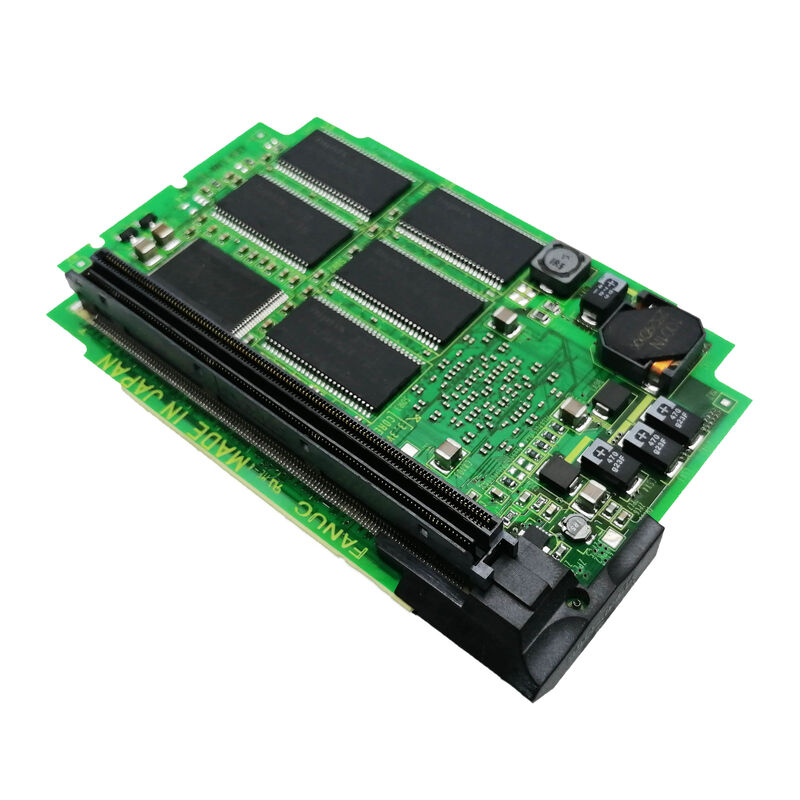

A20B-3300-0638 Fanuc PCB-Board A20B33000638 A2OB-33OO-O638 Die Anwendungsbereiche sind folgende:

A20B-3300-0638 ∙ FANUC Achsenkarte A2 ∙ Serie 0i-D / 4-Achsen / HRV3-HRV2 / FSSB / 0i-TD und 0i-MD CNC

Achsenkarte A2 Die Servo-Gehirn für Serie 0i-D

Die A20B-3300-0638 steckt direkt in die Hauptplatine der Serie 0i-D.Es ist das Modul, das dem 0i-D seine Servoachsenintelligenz gibt, die sämtliche FSSB-Kommunikation mit den Servoantrieben verwaltet und die aktuellen Steuerungsparameter für jede gesteuerte Achse koordiniert.

KFAS LLC bestätigt: "A20B-3300-0638 wird im Wartungshandbuch Fanuc 0i-Modell D (0i-TD, 0i-MD) B-64305EN verwendet".

Die 0i-D ist die vierte Generation der FANUC 0i CNC, die am weitesten verbreitete mittlere CNC-Plattform für Dreh- und Bearbeitungszentren in der globalen Fertigung.Die Leistung des Servos beeinflusst direkt die Qualität der Teile und die Zykluszeit, wodurch die Achsenkarte zu einem der wichtigsten Boards im CNC-Hardware-Stack wird.

Schlüsselmerkmale

HRV3 und HRV2 ¢ Leistungsstarke Servoantwort

Die Unterstützung des A20B-3300-0638 sowohl für HRV3 als auch für HRV2 ist signifikant.

HRV2:Stromschleife aktualisiert in 62,5μs-Intervallen

HRV3:Der Stromschleife wird mit 31,25 μs-Intervallen Verringert den Positionsfehler bei dynamischen Schneidkräften, und verbessert die Oberflächenveredelungsqualität bei hohen Zufuhrraten.

Für Präzisionsbearbeitungsanwendungen Hochgeschwindigkeitsfräsen mit Stanz- und Formenanlage .

Anwendungsszenarien

0i-TD CNC-Servofehler:Eine FANUC 0i-TD Drehmaschine entwickelt FSSB-Kommunikationswarnungen an einer oder mehreren Achsen.Ersatz stellt die FSSB-Servo-Kommunikation für alle vier Achsenkanäle wieder her.

0i-MD Wartung der Karte für die Bearbeitungszentrumsachse:Ein 0i-MD-Bearbeitungszentrum wird einer Instandhaltung des Steuerungssystems unterzogen. Die A20B-3300-0638 wird ausgetauscht, um die Achskarte in den bekannten guten Zustand zu bringen.

Häufig gestellte Fragen

F1: Ist A20B-3300-0638 spezifisch für die 0i-D oder auch kompatibel mit der 0i-C?

KFAS LLC bestätigt A20B-3300-0638 für 0i-Modell D (0i-TD, 0i-MD) Wartungshandbuch B-64305EN.Bestätigen Sie aus der 0i-C-Hardware-Dokumentation, ob 0638 für 0i-C-Anwendungen spezifiziert ist, bevor Sie für diese Plattform bestellen.

F2: Welche Alarme zeigen, dass A20B-3300-0638 versagt hat?

FSSB-Kommunikationswarnsignale (SV0401, SV0446,und damit zusammenhängende FSSB-Fehlercodes in der 0i-D-Alarmliste) auf mehreren Achsen gleichzeitig erscheinenEinfach-Achsen-FSSB-Alarme können auf einen Fehler an der Antriebsseite und nicht auf die Achsenkarte hinweisen.

F3: Erfordert der A20B-3300-0638-Austausch Änderungen der Servoparameter?

Nein. Die Servo-Parameter des 0i-D (Achseverstärkung, Einstellung des HRV-Modus, Motortyp, Encoder-Typ) werden im Haupt-SRAM des CNC gespeichert.die CNC stellt die FSSB-Kommunikation wieder her und wendet die vorhandenen Servo-Parameter automatisch auf alle vier Achsen an.

F4: Was ist der Unterschied zwischen A20B-3300-0638 (Achsenkarte A2) und A20B-3300-0637 (Achsenkarte A3)?

JJ Automation bestätigt, dass A20B-3300-0637 eine Axis Card A3 ist, die die Achsensteuerungsfunktionen in den Controllern der Serie 0i und der Serie 30i verwaltet.Die A2 (0638) wird speziell für 0i-D (0i-TD/0i-MD) bestätigt.. Bestätigen Sie den installierten Kartentyp auf dem Etikett nicht A3 durch A2 ersetzen oder umgekehrt, ohne die Hardware-Kompatibilität zu überprüfen.
