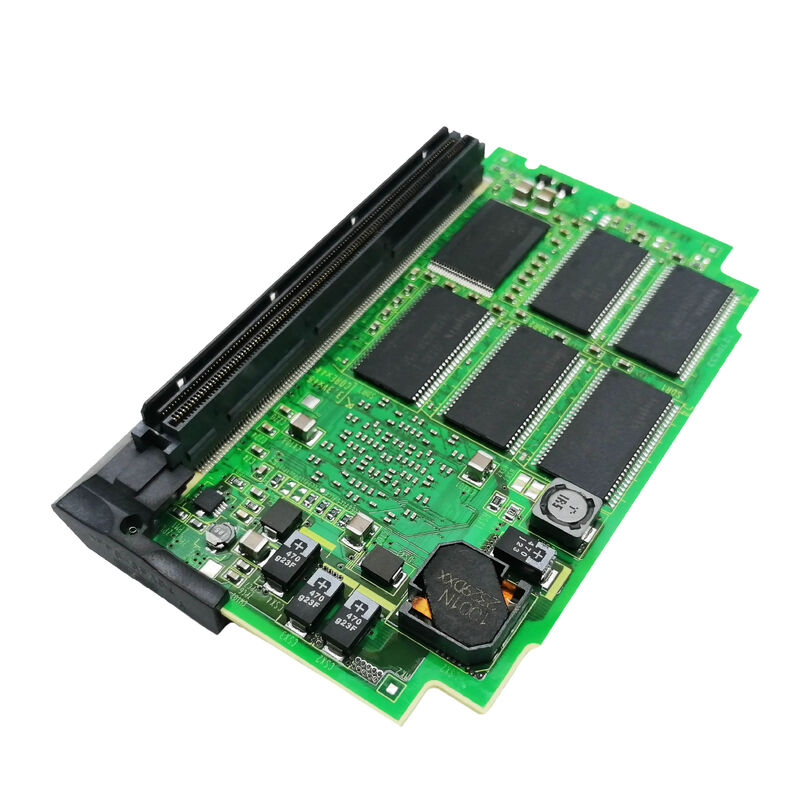

A20B-3300-0632 Fanuc PCB-Board A20B33000632 A2OB-33OO-O632 Die Anwendungsbereiche sind folgende:

A20B-3300-0632 | CPU-Modul der Serie FANUC A20B-3300 – 063x-Prozessorkarte/CNC-Steuerungsplattform/Plug-In-Modul

A20B-3300 – Die CPU-Modulserie

Die A20B-3300-Serie ist FANUCs umfassende Familie von Plug-in-CPU-Modulen – den Prozessorkarten, die die zentrale Verarbeitungsfunktion in FANUC CNC-Hauptplatinen bereitstellen. Die durch diese Sitzung bestätigte Serie umfasst ein umfangreiches Spektrum an Prozessorgenerationen und CNC-Plattformen:

Module der Klasse 486 (Bereich 029x):

• A20B-3300-0291: 486-Prozessor, 16 MB – Serie 15i/16i/18i/21i (iA-Generation)
• A20B-3300-0292: 486DX2, 32 MB – Serie 15i/16i und Roboter
• A20B-3300-0293: 486, 16 MB – FANUC CNC-Plattformen

Standard-Pentium-Module (031x-Reihe):

• A20B-3300-0311: Pentium, 16 MB – Serie 16i-B/18i-B
• A20B-3300-0312: Pentium, 16 MB – Serie 21i-B/210i-SB
• A20B-3300-0313: Pentium, 32 MB SDRAM – Serie 0i-C

Pentium MMX-Module (060x-Reihe):

• A20B-3300-0600: Pentium MMX, 16 MB – Serie 16i-B/18i-B
• A20B-3300-0602: Pentium MMX, 16 MB – Serie 21i-B
• A20B-3300-0603: Pentium MMX, 32 MB – Serie 21i-B

High-Memory- und Advanced-Module:

• A20B-3300-0471: 128 MB DRAM – Serie 16i-B/18i-B/21i-B (B3-Generation)
• A20B-3300-0475: A3-Typ, 128 MB – Plattformen mit höheren Spezifikationen
• A20B-3300-0551: GUI-Modul, 128 MB – Grafikschnittstellenprozessor

Der A20B-3300-0632 an der 063x-Position erweitert die Modulfamilie – im Bereich unmittelbar über die bestätigten Pentium MMX-Module (060x) hinaus, was auf ein Prozessormodul mit erweiterten oder erweiterten Funktionen für eine bestimmte FANUC-CNC oder Automatisierungsplattform hinweist.

Wichtige Produktinformationen

CPU-Modularchitektur – Gemeinsame Merkmale der A20B-3300-Familie

Alle A20B-3300-Module teilen die Plug-in-Architektur:

Board-to-Board-Verbindung:Das CPU-Modul wird in einen definierten Sockel auf der CNC-Hauptplatine gesteckt. Alle Strom-, Datenbus-, Adressbus- und Steuersignale werden über diese Anschlussschnittstelle übertragen.

Modulare Austauschbarkeit:Der Prozessor und sein integrierter DRAM werden als eine Einheit ausgetauscht. Hauptplatine, FROM und SRAM-Module bleiben während des CPU-Modulaustauschs unberührt.

Zerstörungsfreie Datenersetzung:Beim Austausch eines CPU-Moduls bleiben alle gespeicherten CNC-Daten erhalten – Parameter im SRAM, Systemsoftware im FROM, Programme im SRAM bleiben davon unberührt.

Anwendungsszenarien

Fehler des CNC-Prozessors:Ein FANUC-CNC-System entwickelt Fehler auf CPU-Ebene – Startfehler, Verarbeitungsfehler oder plattformspezifische Alarme, die auf das Prozessormodul verweisen. Der A20B-3300-0632 wird anhand seines installierten Platinenetiketts identifiziert. Durch den Austausch wird die Verarbeitungsfähigkeit wiederhergestellt.

Plattform-Upgrade:Ein FANUC CNC-System wird auf ein CPU-Modul mit höherer Leistungsfähigkeit aufgerüstet. Der A20B-3300-0632 bietet eine verbesserte Verarbeitung für die spezifische Plattform, die er bedient.

FAQ

F1: Wie bestätige ich, dass A20B-3300-0632 das richtige Modul für meine FANUC-CNC ist?

Lesen Sie die Teilenummer vom Etikett des installierten Moduls ab. Wenn dort A20B-3300-0632 steht, handelt es sich um den bestätigten Ersatz. Vergleichen Sie mit der Ersatzteiltabelle des entsprechenden FANUC CNC-Wartungshandbuchs, um die genaue Funktion und Prozessorspezifikation des Moduls für das Host-CNC-Modell zu bestätigen.

F2: Welchen Prozessor verwendet A20B-3300-0632?

Die Position A20B-3300-063x – direkt über der bestätigten Pentium MMX 060x-Reihe – deutet auf eine fortschrittliche Prozessorarchitektur hin. Ob es sich um einen Pentium MMX mit erweitertem Speicher, eine RISC-Prozessorvariante oder einen Intel-Prozessor der späteren Generation handelt, wird anhand des Etiketts des jeweiligen Moduls und der entsprechenden FANUC-Hardwaredokumentation bestätigt.

F3: Hat der Austausch von A20B-3300-0632 Auswirkungen auf CNC-Parameter oder -Programme?

Nein. CNC-Parameter und -Programme befinden sich in SRAM- und FROM-Modulen getrennt vom CPU-Modul. Der Austausch von A20B-3300-0632 hat keine Auswirkungen auf gespeicherte Daten. Nach dem Einbau des Ersatzes nimmt die CNC den Normalbetrieb mit den vorhandenen Parametern und der Software wieder auf.

F4: Kann A20B-3300-0632 Module der 060x Pentium MMX-Reihe ersetzen?

Ob A20B-3300-0632 mit 060x-Modulen austauschbar ist, hängt davon ab, ob die Prozessorspezifikation und die Anschlussschnittstelle kompatibel sind. Verschiedene A20B-3300-Varianten dienen plattformspezifischen Konfigurationen – bestätigen Sie die Kompatibilität anhand der entsprechenden Wartungsdokumentation, bevor Sie sie ersetzen.
