A20B-3300-0603 Fanuc Leiterplatte A20B33000603 A2OB-33OO-O6O3

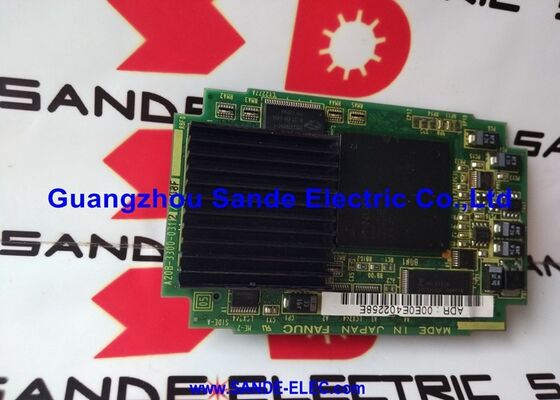

A20B-3300-0603 | FANUC 21i-B Pentium MMX CPU-Modul – 32 MB DRAM / erweiterter Speicher / Serie 21i-B CNC / A20B-3300-060x-Familie

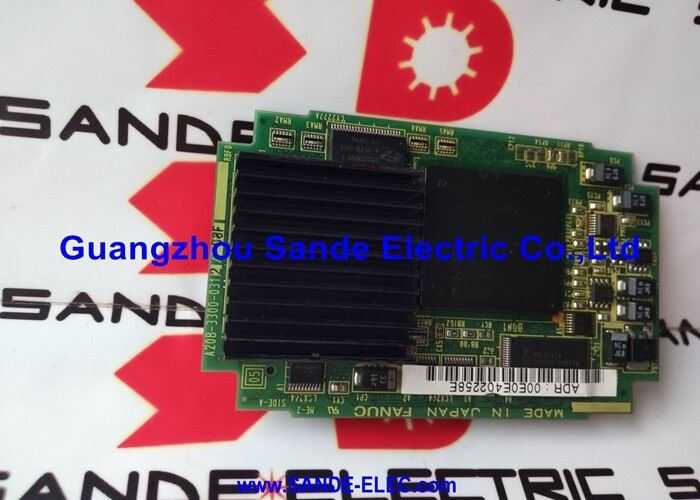

32 MB – Was der zusätzliche Speicher bietet

Der A20B-3300-0603 ist die 32-MB-DRAM-Variante der Pentium-MMX-CPU-Modulfamilie der Serie 21i-B – wodurch der für den Prozessor verfügbare Arbeitsspeicher im Vergleich zum 16-MB-A20B-3300-0602 verdoppelt wird.

In der FANUC 21i-B CNC-Architektur ist DRAM der Arbeitsspeicher – der Raum, in dem der Prozessor den gesamten aktiven Code ausführt und alle Laufzeitdaten speichert. Der Unterschied zwischen 16 MB und 32 MB ist unter bestimmten Umständen von Bedeutung:

Software-Optionsdichte:Jede FANUC CNC-Softwareoption fügt dem DRAM-Footprint ausführbaren Code hinzu. Ein 21i-B-System mit vielen installierten Optionen – erweiterte Konturierung, Mehrspindelsteuerung, Werkzeugweggrafiken, Mehrwegkoordination, Servo-Tuning-Tools – stellt einen höheren Softwarebedarf an den Arbeitsspeicher. 32 MB bieten komfortablen Spielraum für Konfigurationen mit allen Optionen.

Programm-Look-Ahead-Puffer:In Hochgeschwindigkeitsbearbeitungsmodi mit hoher Genauigkeit verarbeitet der Look-Ahead-Puffer der CNC viele G-Code-Blöcke vor der aktuellen Schnittposition vor. Ein größerer Look-Ahead erfordert mehr DRAM. Bei Anwendungen in der Luft- und Raumfahrt, im Formenbau oder bei der Präzisionskonturierung, bei denen der Look-Ahead des 21i-B an seine Grenzen stößt, verringert zusätzlicher DRAM das Risiko von Pufferbeschränkungen.

GUI und Anzeigedaten:Die grafische Anzeige des 21i-B – Werkzeugwegvisualisierung, Programmanzeige, Diagnosebildschirme – speichert aktive Anzeigedaten im DRAM. Komplexere Anzeigezustände erfordern mehr Arbeitsspeicher.

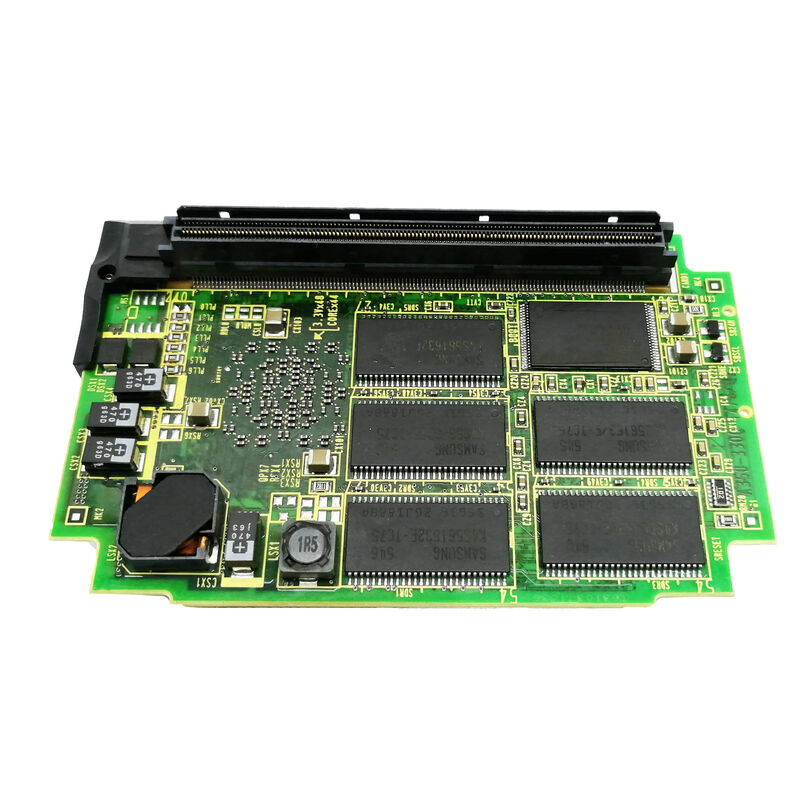

Wichtige Spezifikationen

0602 vs. 0603 – Wahl zwischen den beiden 21i-B Pentium MMX-Varianten

Die 060x-Familie für 21i-B bietet zwei DRAM-Optionen:

Die Prozessorleistung ist identisch – beide nutzen den Pentium MMX mit den gleichen Cache- und Takteigenschaften. Der Unterschied liegt lediglich im verfügbaren Arbeitsspeicher.

Wenn das installierte 21i-B-System über umfangreiche Softwareoptionen verfügt, Programme mit hohen Vorausschauanforderungen ausführt oder für Präzisionskonturen verwendet wird, die die Rechenressourcen der CNC belasten, ist A20B-3300-0603 das bevorzugte Modul.

Anwendungsszenarien

Umfangreich ausgestatteter 21i-B-Ersatz:Ein 5-Achsen-Bearbeitungszentrum der Serie 21i-B mit mehreren Softwareoptionen – AICC (AI Contour Control), Servo-Tuning, Mehrachsenkoordination – verwendet A20B-3300-0603 als CPU-Modul, um ausreichend Arbeitsspeicher für den gesamten Optionssatz bereitzustellen.

CPU-Modul-Upgrade von 16 MB:Eine 21i-B CNC mit einem A20B-3300-0602 (16 MB) wird auf A20B-3300-0603 (32 MB) aufgerüstet, wenn zusätzliche Softwareoptionen installiert werden, die den DRAM-Bedarf des Systems über den 16 MB-Spielraum hinaus erhöhen.

FAQ

F1: Was passiert, wenn ein stark ausgestattetes 21i-B mit nur 16 MB (A20B-3300-0602) läuft, obwohl 32 MB benötigt werden?

Wenn aktive Softwareoptionen mehr DRAM benötigen, als das 16-MB-Modul zur Verfügung stellt, gelingt es der CNC möglicherweise nicht, sich vollständig zu initialisieren, speicherbezogene Alarme zu erzeugen oder das Laden bestimmter Optionsfunktionen zu verweigern. Das FANUC 21i-B-Hardwarehandbuch gibt die Mindestspeicheranforderungen für jede Softwareoptionskombination an. Bestätigen Sie den Speicherbedarf anhand der Optionsliste des Systems.

F2: Ist A20B-3300-0603 als Ersatz für A20B-3300-0602 abwärtskompatibel?

In den meisten Fällen ja. Die zusätzlichen 32 MB im 0603 sind rein additiv – der Prozessor bleibt identisch und der größere Speicher verursacht keine Kompatibilitätsprobleme mit Systemen, die für 16 MB ausgelegt sind. Das 32-MB-Modul ist in der Regel ein Plug-in-Ersatz für das 16-MB-Modul, ohne dass Konfigurationsänderungen erforderlich sind.

F3: Wie hoch ist der maximal verfügbare DRAM für die 21i-B-Plattform?

Die A20B-3300-060x-Familie erreicht mit 32 MB (A20B-3300-0603) die Spitze für die Pentium MMX-Generation von 21i-B-Modulen. Spätere Module der A20B-3300-Serie (z. B. die B3-Generation mit 128 MB DRAM – A20B-3300-0471 für 16i-B/18i-B/21i-B bestätigt) bieten wesentlich größere Speicherkapazität für neuere Systemsoftwareversionen, die sie unterstützen.

F4: Hat der Austausch von A20B-3300-0603 Auswirkungen auf gespeicherte CNC-Daten?

Nein. CNC-Parameter und -Programme befinden sich in SRAM- und FROM-Modulen – getrennt vom CPU-Modul. Der Austausch von A20B-3300-0603 hat keinen Einfluss auf diese gespeicherten Werte. Nach der Montage des Ersatzes bootet die CNC von FROM und liest alle Parameter aus dem intakten SRAM.

F5: Kann A20B-3300-0603 sowohl als Fehleraustausch als auch als Speicher-Upgrade in einem Vorgang dienen?

Ja. Wenn das vorhandene CPU-Modul ausgefallen ist UND das System von zusätzlichem Speicher profitieren würde, wird durch den Austausch eines ausgefallenen A20B-3300-0602 (16 MB) durch ein A20B-3300-0603 (32 MB) gleichzeitig der Hardwarefehler behoben und der verfügbare DRAM aktualisiert. Stellen Sie sicher, dass die installierte Softwareversion 32 MB unterstützt, bevor Sie dieses Upgrade durchführen.
