FANUC A20B-3300-0601

Das CPU-Gehirn der 16iB- und 18iB-SDRAM-Konfiguration

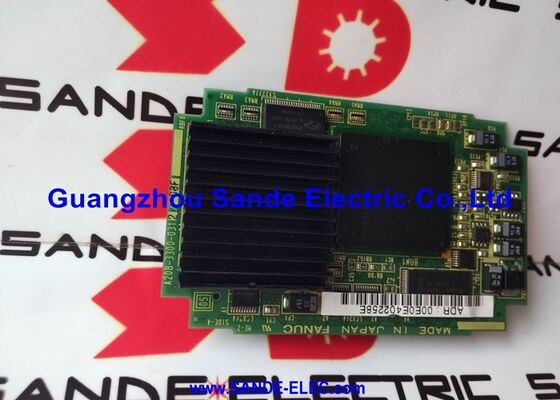

Die A20B-3300-0601 ist die Plug-in-CPU-Modulkarte für FANUCs CNC-Controller der Serie 16iB und 18iB. Sie trägt 32 MB SDRAM und passt in das Haupt-CPU-Motherboard der Steuerungseinheit,wo er den Prozessor und den Arbeitsspeicher zur Verfügung stellt, von dem die CNC läuftAlle CNC-Zyklusdurchführung, Interpolation, Servo-Befehlsgenerierung, HMI-Management und Hintergrund-Aufgabenverarbeitung laufen durch dieses Modul.

Die CPU-Module der Serie A20B-3300 unterscheiden sich durch ihre SDRAM- oder DRAM-Kapazität.Die 32 MB-Konfiguration ist für die anspruchsvollsten 16iB- und 18iB-Anwendungen festgelegt, komplexe Programmumgebungen oder Konfigurationen, bei denen zusätzlicher Arbeitsspeicherplatz für anspruchsvollere CNC-Funktionen und Optionssoftware zur Verfügung steht.

Das Modul ist eine Plug-in-Karte und nicht eine eigenständige Platine. Es wird über den Randanschluss mit dem Haupt-CPU-Motherboard verbunden und nimmt eine definierte Steckplätzeposition auf dieser Platine ein.Das Haupt-CPU-Board liefert Strom und das System verbindetDer A20B-3300-0601 stellt den Rechenkern und seinen SDRAM bereit.

Schlüsselmerkmale

-0600 vs. -0601 ¢ Speicherkapazität bestimmt die Variante

Diese beiden Varianten sind nicht austauschbar, ohne die Speicherbedürfnisse des CNC-Systems zu bestätigen.Die Installation eines 16 MB-Moduls, bei dem ein 32 MB-Modul erforderlich war, kann zu Bootfehlern oder fehlender Funktionsverfügbarkeit führen, wenn die CNC-Software die größere Speicherkonfiguration erfordert.

Ersatzbemerkungen DATA FROM/SRAM unverändert

Der A20B-3300-0601 trägt SDRAM volatile Arbeitsspeicher. Die Programmdaten, Parameter und Systemsoftware der CNC werden im FROM/SRAM-Modul (typischerweise A20B-3900-0xxx-Serie) gespeichert.nicht in dieser CPU-Karte. Der Austausch des CPU-Moduls ändert nichts an den gespeicherten Programm- oder Parameterdaten. Der CNC lädt seine Laufzeitdaten von FROM/SRAM bei jedem Einschalten in das SDRAM des CPU-Moduls ein.Eine aktuelle Sicherung aller CNC-Daten wird noch empfohlen vor jedem PCB-Austausch, aber das Datenverlustrisiko durch den Austausch des CPU-Moduls allein ist geringer als für das FROM/SRAM-Modul.

Häufig gestellte Fragen

F1: Was ist der funktionelle Unterschied zwischen dem A20B-3300-0600 (16MB) und dem A20B-3300-0601 (32MB)?

Beide sind CPU-Module für den 16iB und den 18iB. Der 32MB SDRAM im -0601 bietet mehr Arbeitsspeicher für die aktive Ausführungsumgebung der CNC.große ProgrammeDie Hardwarekonfiguration des installierten CNC-Systems legt fest, welche Variante benötigt wird.Das Ersetzen von -0600, wenn -0601 erforderlich ist, kann zu eingeschränkten Funktionsfehlern oder Bootfehlern führen..

F2: Speichert der A20B-3300-0601 CNC-Parameter oder -Programme?

Nein, SDRAM ist flüchtig, alle Daten gehen beim Ausschalten verloren.und Systemsoftware in FROM und batteriebetriebenem SRAM gespeichert sind (normalerweise auf einem separaten A20B-3900-xxxx-Modul)Das CPU-Modul lädt diese Daten aus dem FROM/SRAM-Modul bei jedem Start in sein SDRAM-Speicher.

F3: Die CNC-Boots, aber zeigt Speicherfehler-Alarme.

SDRAM-Modulfehler können beim Starten Speicherfehler-Alarme erzeugen ∙ Die CNC erkennt, dass der Arbeitsspeicher während des Einschalt-Selbsttests nicht richtig reagiert.Speicherfehler beim Booten treten auch durch erschöpfte SRAM-Backup-Batterien auf (die sich auf FROM/SRAM auswirken), nicht diese Karte) oder beschädigte FROM-Daten. Unterscheiden Sie nach Alarmcode: Alarme, die auf DRAM oder Arbeitsspeicherfehler hinweisen, zeigen auf dieses Modul; SRAM- oder FROM-Alarme zeigen auf das FROM/SRAM-Modul.

F4: Muss die CNC nach dem A20B-3300-0601-Austausch konfiguriert werden?

Wenn nur das CPU-Modul ausgetauscht wird und das FROM/SRAM-Modul intakt bleibt, werden die CNC-Parameter und die Software normal vom FROM/SRAM geladen.Die CNC sollte seinen konfigurierten Zustand bei der nächsten Einschaltung wieder aufnehmen. Bestätigen Sie, dass alle Parameter und Funktionen intakt sind, indem Sie die CNC-Parameterseiten überprüfen und den E/A- und Antriebsbetrieb überprüfen, bevor Sie in die Produktion zurückkehren.

F5: Woher stammt die A20B-3300-0601?

Über den FANUC 16iB/18iB CNC-Teile-Aftermarket FANUC-PCB-Händler der Serie i, CNC-Reparaturspezialisten und geprüfte Überschusslieferanten.Bestätigen Sie A20B-3300-0601 (32 MB SDRAM) auf dem Etikett des installierten Moduls. Die A20B-3300-0600 (16 MB) ist kein direkter Ersatz, ohne die Spezifikation des CNC-Systems zu bestätigen.
