A20B-3300-0600 | CPU-Modul der FANUC-Serie 16i-B und 18i-B – Pentium MMX / 16 MB SDRAM / Plug-In-Prozessorkarte / F16iB F18iB

Serien 16i-B und 18i-B – Die iB-Bearbeitungs- und Dreh-CNC-Plattform

Die FANUC-CNC-Steuerungen der Serien 16i-B und 18i-B repräsentieren die Hardware-Revision der B-Generation der mittelhohen CNC-Steuerungen der i-Serie von FANUC. Diese Systeme treiben komplexe Bearbeitungszentren (16i-B) und Drehzentren (18i-B) an, bei denen mehr Achsen, eine fortschrittlichere Servosteuerung und mehr CNC-Optionen erforderlich sind, als das Economy-Tier 0i-B unterstützen kann.

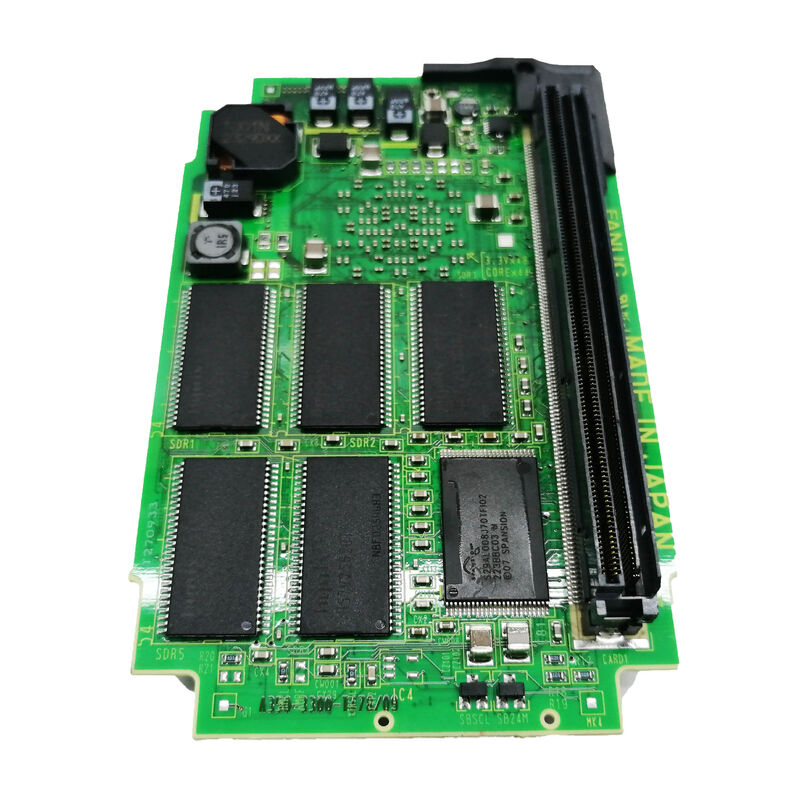

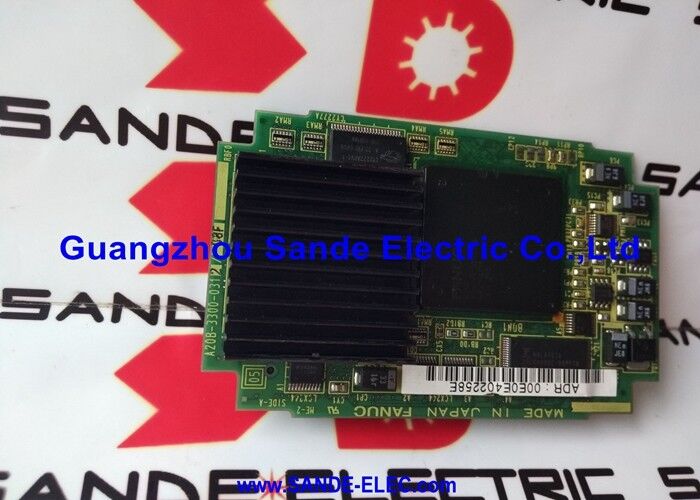

Die A20B-3300-0600 ist die Pentium MMX-Prozessorkarte für diese Controller – das „Gehirn“ des 16i-B/18i-B, das die gesamte CNC-Steuerungssoftware aus seinem 16 MB SDRAM-Arbeitsspeicher ausführt.

Wichtige Spezifikationen

A20B-3300-060x – Die Pentium MMX CPU-Modulfamilie

Die 060x-Reihe ist die Pentium-MMX-CPU-Modulfamilie für die CNC-Plattformen der iB-Generation:

Der 0600 ist die 16i-B/18i-B-spezifische Variante – anders als der 0602/0603, der den 21i-B bedient. Obwohl alle den gleichen Pentium-MMX-Prozessor verwenden, bedienen die drei Platinen unterschiedliche CNC-Hauptplatinensockel und sind nicht austauschbar.

SDRAM – Synchrone Geschwindigkeit für CNC-Workloads

Die Bezeichnung „CPU SDRAM 16MB“ in der Produktbeschreibung weist die Speichertechnologie ausdrücklich als SDRAM aus. Standard-DRAM verwendet eine asynchrone Schnittstelle – das Timing der Datenübertragung ist unabhängig vom Prozessortakt und erfordert Wartezustände zwischen Speicherzugriffen.

SDRAM eliminiert diese Wartezustände, indem es alle Speichervorgänge mit der Systemuhr synchronisiert. Wenn die CNC Daten vom SDRAM anfordert, benötigt der erste Zugriff einige Taktzyklen, nachfolgende Zugriffe in derselben Zeile erreichen jedoch die maximale Busbandbreite ohne zusätzliche Wartezustände. Für CNC-Software, die in sequenziellen Mustern auf den Speicher zugreift – blockweise Programmausführung, sequentielle E/A-Abfrage, PMC-Ladder-Scanning – bietet der Burst-Modus von SDRAM einen konsistenten Leistungsvorteil.

Anwendungsszenarien

16i-B CNC-CPU-Modulfehler:Bei einem FANUC 16i-B-Bearbeitungszentrum treten Ausfälle auf CPU-Ebene auf – die CNC kann nicht initialisiert werden oder generiert CPU-bezogene Alarme. Als Fehler wird A20B-3300-0600 identifiziert. Durch den Austausch werden der Prozessor und sein 16 MB Arbeitsspeicher wiederhergestellt.

Upgrade des 18i-B-Drehzentrumsprozessors:Ein Drehzentrum der Serie 18i-B wird vom Standard-Pentium-Modul auf das Pentium-MMX-Modul A20B-3300-0600 aufgerüstet. Verbesserte Cache- und SDRAM-Leistung reduzieren die Blockverarbeitungszeit für komplexe Mehrachsen-Drehprogramme.

FAQ

F1: Was ist der Unterschied zwischen A20B-3300-0311 (Standard-Pentium) und A20B-3300-0600 (Pentium MMX) für das 16i-B/18i-B?

A20B-3300-0311 verwendet den standardmäßigen Intel Pentium-Prozessor. A20B-3300-0600 nutzt den Intel Pentium MMX – mit doppeltem L1-Cache, SDRAM-Speicher (im Vergleich zu DRAM), verbesserter Verzweigungsvorhersage und MMX-Befehlssatz. Der Pentium MMX bietet eine bessere Leistung bei Cache-intensiven Workloads wie CNC-Look-Ahead-Verarbeitung und PMC-Ausführung. Beide bedienen die Serien 16i-B/18i-B.

F2: Kann A20B-3300-0600 A20B-3300-0602 (21i-B Pentium MMX-Modul) ersetzen?

Nein. Obwohl beide den Pentium MMX mit 16 MB DRAM verwenden, ist A20B-3300-0600 für 16i-B/18i-B und A20B-3300-0602 für 21i-B. Plattformspezifische Sockelkonfigurationen und Signalzuweisungen auf der Hauptplatine machen sie nicht austauschbar.

F3: Hat der Austausch von A20B-3300-0600 Auswirkungen auf CNC-Parameter oder -Programme?

Nein. CNC-Parameter und -Programme befinden sich in SRAM- und FROM-Modulen. Der Austausch der CPU-Karte hat keinen Einfluss auf die gespeicherten Daten. Nach dem Einbau des Ersatzes bootet die CNC von FROM und liest Parameter aus dem SRAM.

F4: Enthält A20B-3300-0600 auch FROM und SRAM oder sind diese getrennt?

Der A20B-3300-0600 enthält den Prozessor und 16 MB SDRAM-Arbeitsspeicher. FROM (nichtflüchtiger Systemsoftwarespeicher) und SRAM (batteriegepufferter Parameter-/Programmspeicher) befinden sich in separaten Speichermodulen, die an Positionen auf oder in der Nähe der Hauptplatine angeschlossen werden – nicht auf der CPU-Karte integriert. Diese modulare Speicherarchitektur wird von CNC-Shopping für die 16i-B/18i-B-Plattform bestätigt.
