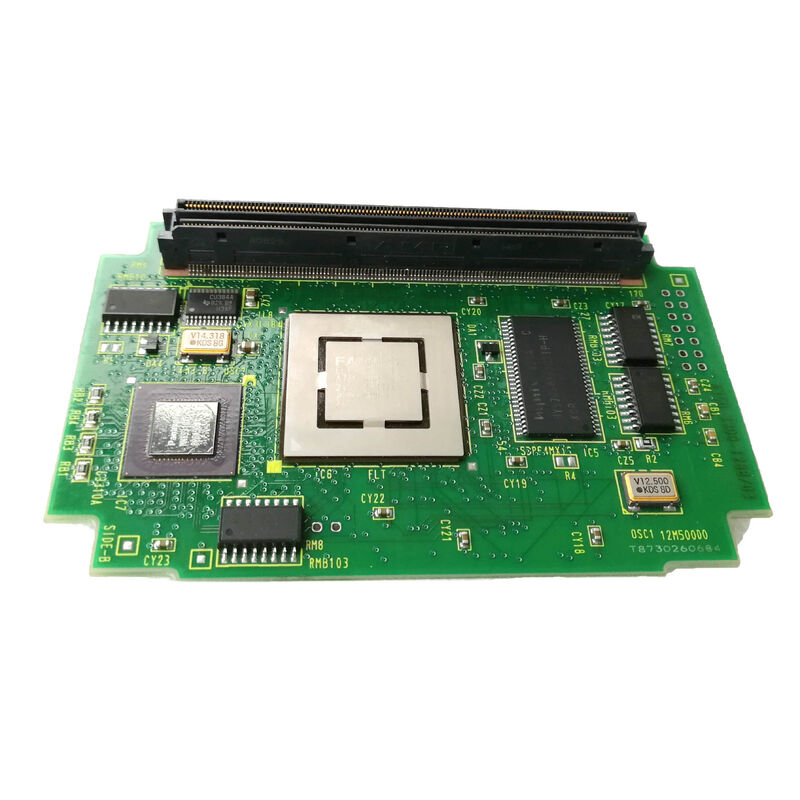

A20B-3300-0551 | Grafisches Benutzeroberflächenmodul von FANUC – 128 MB DRAM / GUI-Prozessorkarte / CNC-Anzeige und PC-Funktion / A20B-3300-Serie

GUI-Modul – Dedizierte Grafikverarbeitung

Das A20B-3300-0551 ist kein Allzweck-CPU-Modul – es ist einModul für grafische Benutzeroberflächeist für die Anzeigeverarbeitung und grafische Schnittstellenfunktionen vorgesehen. Während das Haupt-CPU-Modul der CNC die Programminterpolation, die Achsensteuerung und die Systemkoordination übernimmt, übernimmt das GUI-Modul die Verantwortung für die visuelle Benutzeroberfläche des Bedieners.

Diese funktionale Trennung bietet einen entscheidenden architektonischen Vorteil: Das Anzeigeerlebnis des Bedieners bleibt flüssig und reaktionsschnell, selbst wenn die CNC-Haupt-CPU stark mit komplexen Mehrachsenberechnungen ausgelastet ist. Jeder Prozessor verwaltet seine eigene Domäne, ohne um Verarbeitungszeit zu konkurrieren.

Wichtige Spezifikationen

A20B-3300 GUI-Modul vs. CPU-Modul – Komplementäre Funktionen

Die A20B-3300-Serie enthält sowohl allgemeine CPU-Module (wie das in dieser Serie beschriebene A20B-3300-0293 486-Modul und das A20B-3300-0312 Pentium-Modul) als auch spezielle Funktionsmodule wie das A20B-3300-0551.

Die Beziehung innerhalb einer CNC-Konfiguration:

Haupt-CPU-Modul:Programmausführung, Bewegungsinterpolation, PMC-Leiter, Servokommunikation, Systemkoordination.

GUI-Modul (A20B-3300-0551):Display-Rendering, Bedienerschnittstelle, grafisches Feedback, PC-Funktionsanwendungen.

Beide werden an die gleiche Hauptplatine angeschlossen, bedienen aber unabhängige Verarbeitungsdomänen. Ein Fehler im GUI-Modul kann die Bedieneranzeige stören, während die CNC mit der Bearbeitung fortfährt – und umgekehrt.

Anwendungsszenarien

GUI-Modulfehler auf CNC mit PC-Funktion:Bei einer FANUC-CNC mit PC-Funktion treten Anzeigeprobleme auf – die grafische Oberfläche wird langsam, die Werkzeugweganzeige wird nicht gerendert oder die PC-Funktion stürzt ab. Die CNC setzt die Bearbeitung normal fort. Als Fehler wird das GUI-Modul A20B-3300-0551 identifiziert. Der Austausch stellt die Anzeige- und PC-Funktionsleistung wieder her.

CNC-Display-Sanierung:Die Qualität der grafischen Anzeige eines FANUC-CNC-Systems hat im Laufe der Jahre nachgelassen. Das GUI-Modul A20B-3300-0551 wird im Rahmen einer Aktualisierung des Anzeigesystems ausgetauscht.

FAQ

F1: Welche CNC-Systeme verwenden das GUI-Modul A20B-3300-0551?

Die 128 MB DRAM-Kapazität und die Bezeichnung „GUI-Modul“ des A20B-3300-0551 deuten auf eine leistungsstarke, anzeigeorientierte Konfiguration hin – im Einklang mit CNC-Systemen der FANUC iB-Generation mit PC-Funktion oder hochauflösenden Anzeigeoptionen. Bestätigen Sie das entsprechende CNC-Modell anhand der Hardwaredokumentation der Host-Hauptplatine.

F2: Hat der Austausch von A20B-3300-0551 Auswirkungen auf CNC-Parameter oder Teileprogramme?

Nein. CNC-Parameter und Teileprogramme befinden sich in SRAM- und FROM-Speichermodulen auf der Hauptplatine – nicht im GUI-Modul. Der Austausch des A20B-3300-0551 hat keinen Einfluss auf diese gespeicherten Werte. Nach dem Einbau des Ersatzes sind die Anzeige- und GUI-Funktionen wiederhergestellt. Die Bearbeitungsfähigkeit der CNC wurde durch den Fehler im GUI-Modul nie beeinträchtigt.

F3: Was passiert, wenn das GUI-Modul A20B-3300-0551 ausfällt, während die CNC ein Programm ausführt?

Fällt das GUI-Modul während der Produktion aus, laufen die Bearbeitungsfunktionen der CNC weiter – die Haupt-CPU, die Servoachsen und die PMC bleiben davon unberührt. Die Bedieneranzeige funktioniert möglicherweise nicht mehr oder ist fehlerhaft, sodass die Überwachung des Programms oder die Interaktion mit der CNC über die Bedienerkonsole nicht mehr möglich ist. Die Maschine sollte zum frühestmöglichen Zeitpunkt sicher gestoppt werden, um das fehlerhafte Modul auszutauschen.

F4: Reichen 128 MB für moderne PC-Funktionsanwendungen?

Die 128 MB DRAM im A20B-3300-0551 waren großzügig für die PC-Funktion der FANUC iB-Generation. Für PC-Anwendungen, die für diese CNC-Generation entwickelt und qualifiziert wurden, bieten 128 MB ausreichend Speicher. Das Ausführen moderner PC-Software, die für diese FANUC-CNC-Generation nicht qualifiziert ist, wird ungeachtet des verfügbaren Speichers nicht empfohlen – verwenden Sie für die PC-Funktion nur von FANUC qualifizierte und vom Maschinenbauer qualifizierte Software.
