A20B-3300-0479 Fanuc PCB-Board A20B33000479 A2OB-33OO-O479

A20B-3300-0479 | FANUC D3 CPU-Modul – 128 MB DRAM / Plug-In-Prozessorkarte / CNC und industrielle Automatisierung

D3 – Die High-Memory-CPU-Generation

Das A20B-3300-0479 gehört zur Familie der 128-MB-DRAM-CPU-Module innerhalb der A20B-3300-Serie – der High-Memory-Generation, die die Module der Pentium-Klasse mit 16 oder 32 MB DRAM ablöste.

Die CPU-Bezeichnung „D3“ identifiziert die Prozessorplattform und den Leistungsumfang dieses Moduls. Innerhalb der A20B-3300-Serie umfasst die 047x-Reihe Hochleistungsmodule mit 128 MB DRAM – ein deutlicher Fortschritt gegenüber den 16 oder 32 MB der früheren Generation:

Alle drei Module bieten 128 MB DRAM – die D3-Bezeichnung identifiziert die spezifische Prozessorarchitektur, Schnittstelleneigenschaften und Plattformkompatibilität, die 0479 von seinen 047x-Geschwistern unterscheidet.

Wichtige Spezifikationen

Revisionsspezifität – Korrekt bestellen

Industrial Automation Co weist ausdrücklich darauf hin: „Aufgrund der möglichen Revisionsspezifität ist es für Kunden von entscheidender Bedeutung, bei der Auftragserteilung Revisionsdetails anzugeben.“ Dies ist ein wichtiger Bestellhinweis.

Der A20B-3300-0479 existiert in mehreren Revisionsvarianten. Die installierte Revision wirkt sich auf die Kompatibilität mit der Hauptplatine und der Softwareversion der Host-CNC aus. Bevor Sie einen Ersatz beschaffen:

1. Lesen Sie das Revisionssuffix des installierten Moduls von seinem Etikett ab (z. B. /01A, /02B).
2. Bestätigen Sie diese Überarbeitung mit dem Lieferanten
3. Stellen Sie sicher, dass der Ersatz über eine passende oder kompatible Revision verfügt

Anwendungsszenarien

Fehler im CNC-CPU-Modul:Eine FANUC-CNC entwickelt Boot-Fehler oder Verarbeitungsfehler auf CPU-Ebene. Als Fehler wird das Modul A20B-3300-0479 D3 identifiziert. Nach Bestätigung der korrekten Revision stellt der Austausch die CNC-Verarbeitung wieder her.

Erweiterung der CNC-Speicherkapazität:Eine FANUC-CNC mit einem älteren CPU-Modul der Pentium-Klasse (16 oder 32 MB) wird auf das A20B-3300-0479 D3-Modul mit 128 MB DRAM aufgerüstet, um zusätzliche Softwareoptionen oder erweiterte Konturierungsmodi zu unterstützen.

FAQ

F1: Wie lautet die CPU-Bezeichnung „D3“ in A20B-3300-0479?

„D3“ kennzeichnet die Prozessorplattform und Hardwaregeneration dieses Moduls innerhalb der A20B-3300-047x-Familie. Ähnlich wie „A3“ (A20B-3300-0475) und „B3“ (A20B-3300-0471) gibt die D3-Bezeichnung an, zu welcher FANUC CNC-Hardwaregeneration und Hauptplatinenarchitektur dieses Modul passt. Bestätigen Sie die korrekte Bezeichnung anhand des Etiketts des installierten Moduls.

F2: Ist A20B-3300-0479 ein direkter Ersatz für A20B-3300-0471 (B3) oder A20B-3300-0475 (A3)?

Bei allen drei handelt es sich um 128-MB-DRAM-CPU-Module der 047x-Familie, aber unterschiedliche CPU-Bezeichnungen (B3, A3, D3) weisen auf unterschiedliche Plattformkompatibilität hin. Sie sind nicht austauschbar, ohne dass bestätigt wird, dass der spezifische Modultyp mit dem Sockel und den Softwareanforderungen der CNC-Hauptplatine übereinstimmt. Passen Sie immer die Bezeichnung des installierten Moduls an.

F3: Hat der Austausch von A20B-3300-0479 Auswirkungen auf CNC-Parameter oder -Programme?

Nein. CNC-Parameter und -Programme befinden sich in separaten SRAM- und FROM-Modulen. Ein Austausch des CPU-Moduls hat keinen Einfluss auf diese gespeicherten Werte. Nach dem Einbau des Ersatzes bootet die CNC von FROM und liest Parameter aus dem SRAM.

F4: Warum beträgt das Gewicht nur 0,1 kg?

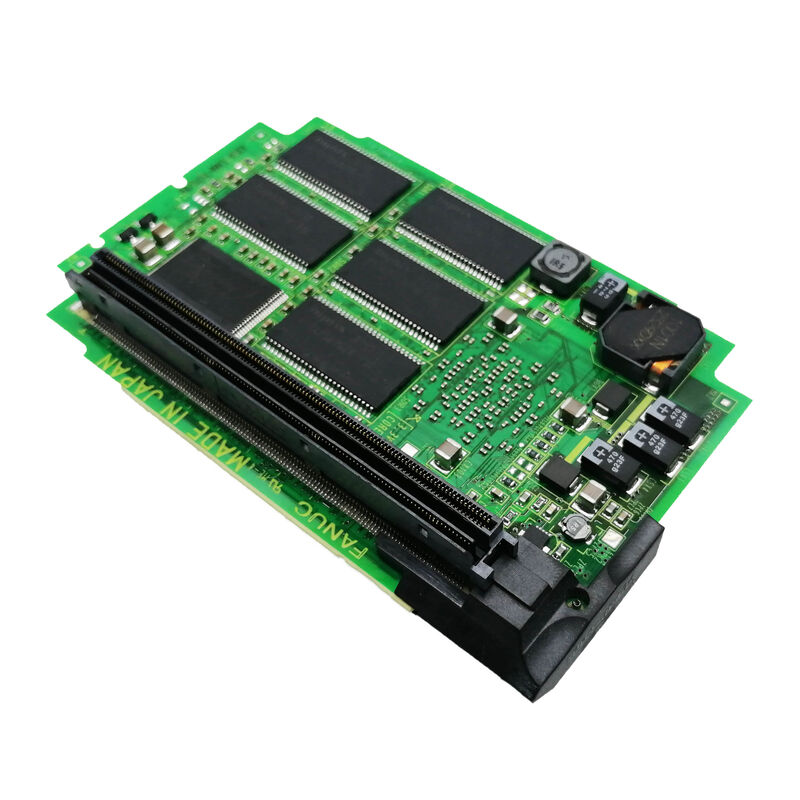

Das A20B-3300-0479 ist ein kompaktes Plug-in-Modul – sein Gewicht von 0,1 kg spiegelt eine kleine Leiterplatte mit Prozessor- und DRAM-Chips in einem oberflächenmontierten Gehäuse wider. Der kompakte Formfaktor des Moduls ermöglicht es, es horizontal auf die CNC-Hauptplatine aufzustecken, ohne dass ein separater Kartensteckplatz erforderlich ist.
