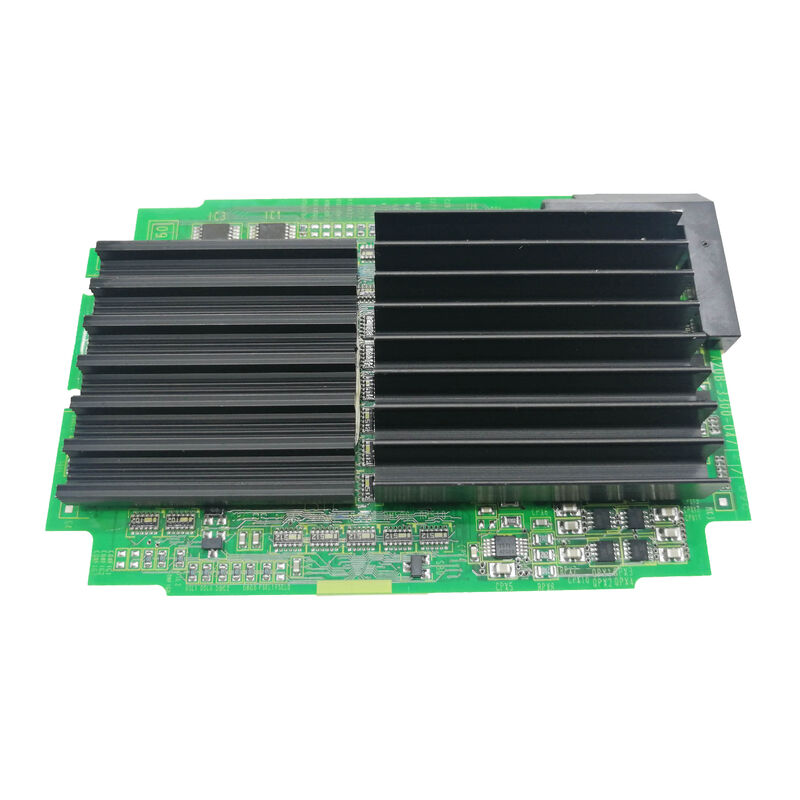

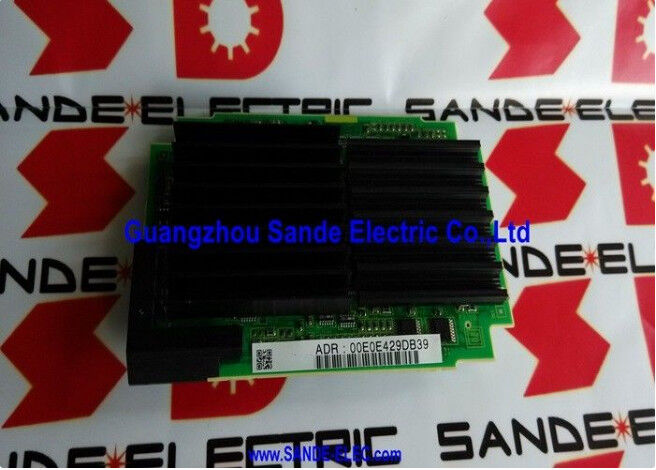

A20B-3300-0478 Fanuc PCB-Board A20B33000478 A2OB-33OO-O478

A20B-3300-0478 | FANUC FSSB Servo-Zusatzmodul – 30i / 31i / 32i / R-30i / Glasfaser-Servoerweiterung / DSP-Mehrachsen

FSSB-Add-On – Erweiterung der Servoachsenkapazität

Die Serie 30i/31i/32i ist FANUCs leistungsstärkste CNC-Plattform – konzipiert für Maschinen mit den anspruchsvollsten Anforderungen an die Achsenanzahl. Das A20B-3300-0478 ist ein Servo-Zusatzmodul, das die FSSB-Servoachsenkapazität des FS30i-Systems über das hinaus erweitert, was die Basishauptplatine allein bietet.

Der Bedarf für dieses Zusatzmodul ergibt sich aus dem Einsatzprofil des 30i/31i/32i. Eine FANUC-CNC der Serie 30i kann theoretisch bis zu 32 Servoachsen über mehrere Pfade verwalten. Die Basis-FSSB-Kanäle auf der Hauptplatine bedienen eine definierte Anzahl von Achsen. Für Konfigurationen, die über diese Basiskapazität hinausgehen – Mehrweg-Bearbeitungssysteme, Roboteranwendungen mit vielen Gelenken, komplexe Verbundwerkzeugmaschinen – bietet der A20B-3300-0478 zusätzliche FSSB-Kanäle.

Wichtige Spezifikationen

R-30i-Kompatibilität – Roboter und CNC auf derselben Plattform

Der R-30i ist FANUCs Robotersteuerung für Arc Mate, LR-Mate und viele andere FANUC-Industrieroboterfamilien. Die Tatsache, dass A20B-3300-0478 sowohl die 30i-CNC als auch die R-30i-Robotersteuerung bedient, spiegelt die gemeinsame Hardware-Architektur der Flaggschiff-Plattformen von FANUC wider.

Sowohl die FS30i-CNC als auch der R-30i-Roboter verwenden dieselbe FSSB-Architektur für die Servoachsensteuerung:

• In der CNC: FSSB verbindet sich mit Alpha-i SVM-Servoantrieben für Werkzeugmaschinenachsen
• Im Roboter: FSSB verbindet sich mit den Gelenkservoantrieben des Roboters

Ein einzelnes A20B-3300-0478-Modul kann beide Anwendungen bedienen – es bietet eine FSSB-Achsenerweiterung für ein 30i-Bearbeitungszentrum oder einen FANUC-Industrieroboter mit der R-30i-Steuerung.

Anwendungsszenarien

30i CNC-Bearbeitungssystem mit hoher Achsenzahl:Eine FANUC-CNC der Serie 30i steuert ein 9-Achsen-Verbundbearbeitungszentrum – mehr Achsen, als die FSSB-Kanäle der Basishauptplatine bedienen können. Der A20B-3300-0478 bietet die zusätzlichen FSSB-Kanäle, die für die erweiterte Achsenanzahl erforderlich sind.

Fehler im R-30i-Roboterservomodul:Ein vom R-30i gesteuerter FANUC-Industrieroboter entwickelt FSSB-Kommunikationsfehler an einer oder mehreren Gelenkachsen. Als Fehler wird das Servozusatzmodul A20B-3300-0478 identifiziert. Durch den Austausch wird die vollständige FSSB-Kommunikation zu allen gemeinsamen Antrieben wiederhergestellt.

FAQ

F1: Wie wird der A20B-3300-0478 physisch mit der 30i-Hauptplatine verbunden?

Das A20B-3300-0478 ist ein Plug-in-Modul, das horizontal auf der 30i/R-30i-Haupt-CPU-Platine installiert wird – ähnlich wie eine Optionskarte in eine Hauptplatine gesteckt wird. Es bezieht seine Strom- und Steuersignale über den Board-to-Board-Anschluss und stellt seine FSSB-Glasfaseranschlüsse für Servoantriebskettenverbindungen bereit.

F2: Welche Servoantriebe werden an A20B-3300-0478 angeschlossen?

Der A20B-3300-0478 bietet FSSB-Glasfaserausgänge, die in Daisy-Chain-Topologie mit FANUC Alpha-i-Servoantriebsmodulen (A06B-6114 αis-Serie, A06B-6096 Alpha SVM-Serie usw.) verbunden werden können. Jeder FSSB-Kanal des Zusatzmoduls kann mehrere in Reihe geschaltete Antriebe bedienen.

F3: Erfordert der Austausch von A20B-3300-0478 Änderungen der Servoparameter?

Nein. Alle Servoparameter für die von diesem Zusatzmodul bedienten Achsen befinden sich im Haupt-SRAM der CNC oder Robotersteuerung. Nach dem Austausch stellt das System die FSSB-Kommunikation mit allen angeschlossenen Antrieben wieder her und übernimmt automatisch die vorhandenen Parameter.

F4: Ist A20B-3300-0478 zwischen den CNC- (30i) und Roboteranwendungen (R-30i) austauschbar?

Das Hardwaremodul ist sowohl für 30i/31i/32i CNC- als auch für R-30i-Robotersteuerungen bestätigt. Allerdings kann die spezifische Konfiguration (Anzahl der FSSB-Kanäle, Softwareeinstellungen) zwischen CNC- und Roboteranwendungen unterschiedlich sein. Bestätigen Sie anhand des entsprechenden Wartungshandbuchs, dass die gleiche Modulvariante für beide Anwendungen korrekt ist, bevor Sie eine gegenseitige Ersetzung vornehmen.

F5: Was ist der Unterschied zwischen A20B-3300-0478 und den Achsenkarten (A20B-3300-063x)?

Die A20B-3300-063x-Achsenkarten (0635/0638) sind die Basis-Achsensteuerungsmodule für FANUC-CNC-Plattformen der unteren Preisklasse (0i-D und verwandte). Das A20B-3300-0478 ist ein Servo-Zusatzerweiterungsmodul speziell für die FS30i- und R-30i-Plattformen – die bereits über Basis-FSSB-Kanäle auf der Hauptplatine verfügen und dieses Add-on für erweiterte Achsenzahlen benötigen. Sie bedienen unterschiedliche CNC-Plattformebenen.
