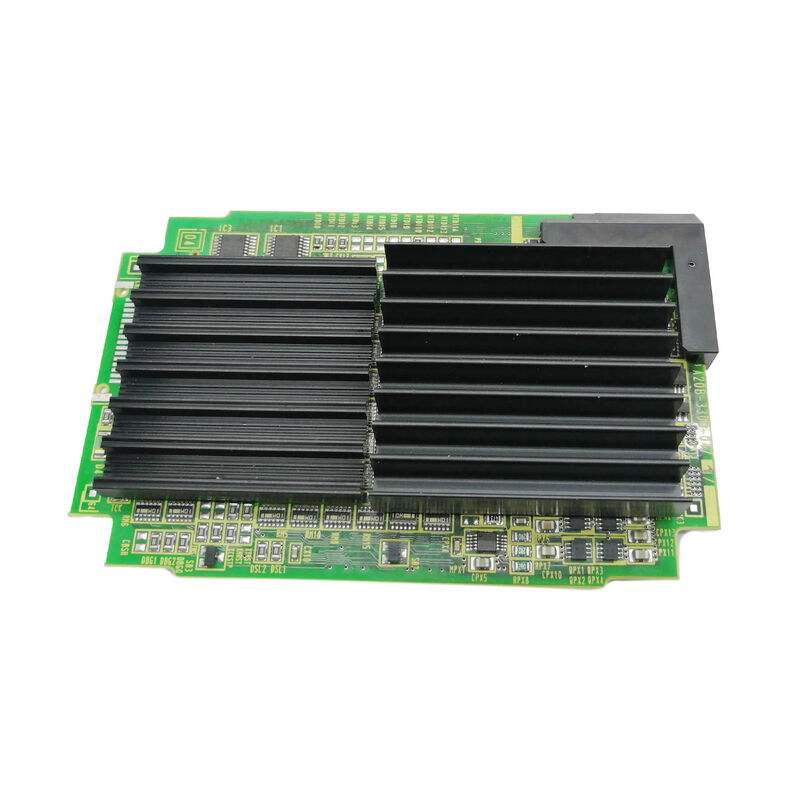

A20B-3300-0476 Fanuc PCB-Board A20B33000476 A2OB-33OO-O476

A20B-3300-0476 | FANUC A5 CPU-Modul – 64 MB DRAM / A20B-3300-047x-Serie / CNC-Prozessorkarte

A5 – Mittelklasse-Speicher in der 047x-CPU-Modulfamilie

Das A20B-3300-0476 ist ein CPU-Modul der A20B-3300-047x-Reihe – einer Familie, die leistungsstarke Prozessorkarten für FANUC-CNC-Steuerungssysteme bereitstellt. Die Bezeichnung „A5“ und 64 MB DRAM positionieren dieses Modul als spezifische Kapazitätsvariante innerhalb der 047x-Generation:

Der A5 liegt mit 64 MB zwischen den 16–32 MB großen Speichermodulen der Pentium MMX-Generation und den 128 MB großen Speichermodulen und bietet damit eine beträchtliche Speicherkapazität für anspruchsvolle CNC-Anwendungen ohne die volle 128 MB-Zuweisung der B3- oder A3-Varianten.

Wichtige Spezifikationen

64 MB – Ausgewogener Speicher für fortschrittliche CNC

Die 64 MB des A5-Moduls bieten erheblichen Spielraum gegenüber der Pentium MMX-Generation mit 16–32 MB, bleiben aber in einer definierten Kapazitätsstufe unterhalb der 128-MB-Module. Bei 64 MB verfügt die CNC über:

Unterstützung für Softwareoptionen:Weitere installierte Softwareoptionen können ohne Einschränkung gleichzeitig im Arbeitsspeicher vorhanden sein. Mehrachsenkoordination, erweitertes Look-Ahead, Servo-Tuning und grafische Anzeigeoptionen funktionieren alle mit komfortabler Speicherzuweisung.

Vorausschauende Pufferkapazität:Die Hochgeschwindigkeits-Konturierungsmodi von FANUC lesen und verarbeiten G-Code-Blöcke vor der aktuellen Schnittposition vor. Ein 64-MB-Arbeitsspeicher bietet Platz für tiefere Vorausschau als die 16–32-MB-Stufe unterstützt und ermöglicht gleichmäßigere Geschwindigkeitsprofile auf komplex konturierten Pfaden.

Systemstabilität:Bei ausreichendem Arbeitsspeicher muss der Speichermanager der CNC während eines Bearbeitungszyklus niemals Daten aus dem DRAM auslagern. Speicherdruck führt zu Verarbeitungsunterbrechungen, die sich als kurze Unregelmäßigkeiten bei der Vorschubgeschwindigkeit oder Anzeigeverzögerungen bemerkbar machen – 64 MB eliminieren dieses Risiko für typische CNC-Konfigurationen.

PC-Funktionsunterstützung:Wenn die CNC-Plattform eine eingebettete PC-Funktion unterstützt, bieten 64 MB Platz für die PC-Funktionslaufzeit neben dem CNC-Kernel ohne Speicherbeschränkungen für Standard-PC-Funktionsanwendungen.

Anwendungsszenarien

CPU-Modul-Upgrade:Ein FANUC-CNC-System, auf dem ein älteres 16–32 MB Pentium MMX-Modul ausgeführt wird, wird auf das A20B-3300-0476 A5-Modul aktualisiert. Der 64-MB-DRAM bietet deutlich mehr Spielraum für zusätzliche Softwareoptionen.

Fehleraustausch des CPU-Moduls:Eine FANUC-CNC entwickelt Fehler auf CPU-Ebene, die auf das A5-Modul zurückzuführen sind. Nach Bestätigung der korrekten Bezeichnung anhand des installierten Moduletiketts wird das A20B-3300-0476 ersetzt. Die CNC-Bearbeitung wird wiederhergestellt.

FAQ

F1: Wie lautet die Bezeichnung „A5“ in A20B-3300-0476?

„A5“ identifiziert die Prozessorplattform und den Generationstyp des CPU-Moduls. Bei der A20B-3300-Serie weisen Bezeichnungen wie A3, A5, B3, D3 jeweils auf eine bestimmte Prozessorarchitektur und Mainboard-Kompatibilität hin. Bestätigen Sie vor der Bestellung die Bezeichnung des installierten Moduls anhand des Etiketts. Das Anbringen einer inkompatiblen Bezeichnung kann zu Kompatibilitätsproblemen mit der Host-Hauptplatine führen.

F2: Ist A20B-3300-0476 (A5, 64 MB) ein brauchbarer Ersatz für A20B-3300-0475 (A3, 128 MB)?

Beide tragen das Präfix „A“, was darauf hindeutet, dass es sich möglicherweise um Varianten desselben Plattformtyps handelt. Die unterschiedliche Speicherkapazität (64 MB vs. 128 MB) und die Suffixnummer (A5 vs. A3) weisen jedoch auf unterschiedliche Modulspezifikationen hin. Ob A5 in einem für A3 ausgelegten Steckplatz kompatibel ist, hängt von der Speicherschnittstellenspezifikation der Hauptplatine ab – überprüfen Sie dies anhand der entsprechenden FANUC-Hardwaredokumentation, bevor Sie einen Ersatz vornehmen.

F3: Hat der Austausch von A20B-3300-0476 Auswirkungen auf CNC-Parameter oder -Programme?

Nein. CNC-Parameter und -Programme befinden sich in SRAM- und FROM-Modulen getrennt vom CPU-Modul. Der Austausch von A20B-3300-0476 hat keine Auswirkungen auf die gespeicherten Daten. Nach dem Einbau des Ersatzes bootet die CNC von FROM und liest Parameter aus dem SRAM.

F4: Warum hat das A5-Modul 64 MB, während B3 (0471) und A3 (0475) 128 MB haben?

Unterschiedliche CNC-Plattformen und Systemkonfigurationen haben unterschiedliche Speicheranforderungen. Nicht jede FANUC-CNC-Plattform benötigt 128 MB – für Plattformen, bei denen 64 MB den Software-Footprint und die Optionsdichte vollständig erfüllen, ist das A5-Modul mit 64 MB die richtige und unterstützte Spezifikation. Die 128-MB-Module dienen Plattformen mit größerer Komplexität der Softwareoptionen.
