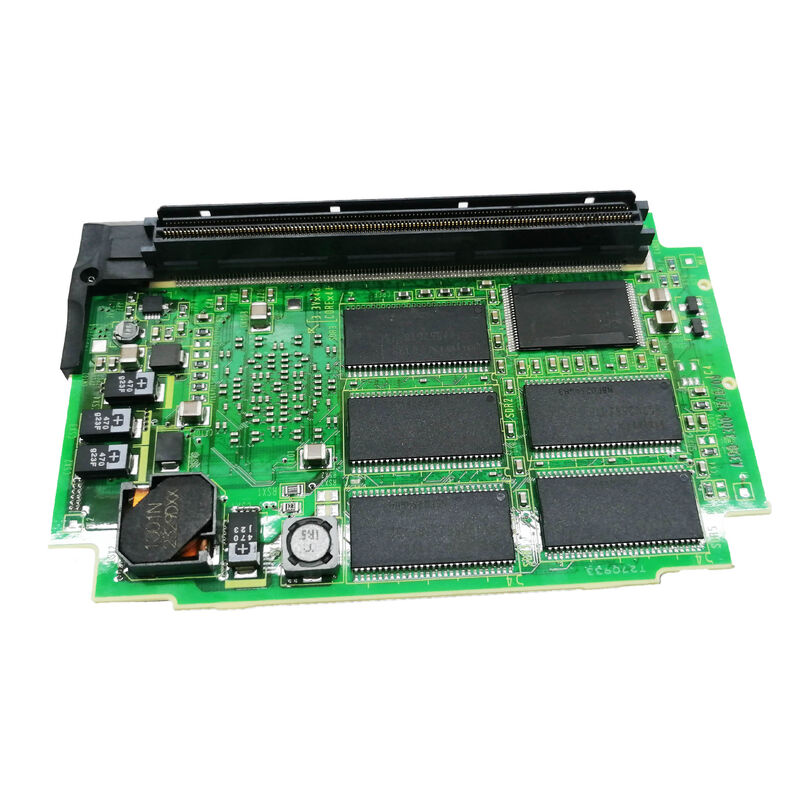

A20B-3300-0475 Fanuc PCB-Board A20B33000475 A2OB-33OO-O475

A20B-3300-0475∙ FANUC A3 CPU-Modul ∙ 128 MB integrierte DRAM / Hochleistungs-CNC-Prozessorkarte / A20B-3300-Serie

128 MB DRAM Ein bedeutender Generationsschritt

Das Tracking der DRAM-Kapazität in der A20B-3300-CPU-Modulreihe zeigt die Entwicklung der FANUC CNC-Verarbeitungskapazität.Der A20B-3300-0475 bringt 128 MB integrierten DRAM ∙ ein wesentlicher Schritt, der die Anforderungen der neueren FANUC CNC-Plattformen widerspiegelt.

Arbeitsspeicher mit 128 MB ermöglicht:

Größere Zukunftspuffer für Programme:Die CNC kann mehr G-Code-Blöcke vor dem Schneidpunkt puffern, was eine reibungslose Ausführung bei hohen Einspeisungsraten auch bei komplexen, dichten Werkzeugwegprogrammen ermöglicht.

Weitere PMC-Programme:Fortgeschrittene Maschinensequenzlogik, Multi-Device-Kommunikationsmanagement und komplexe bedingte Verarbeitung stellen höhere Anforderungen an die Arbeitsspeicherumgebung der CPU.

Verbessertes Betriebssystem und Optionssoftware:Jede Generation der FANUC CNC-Software wächst mit zunehmender Integration von Funktionen. 128 MB Arbeitsspeicher bieten Kompromisse für das voll ausgestattete Software-Image der CNC-Plattform.

Schlüsselmerkmale

Integrierte DRAM Ein Board, vollständige Funktion

Der A20B-3300-0475 integriert alle 128 MB DRAM direkt auf das CPU-Karten-PCB. Es ist kein separates DRAM-Erweiterungsmodul erforderlich.Die vollständige Arbeitsspeicherzuweisung wird in einer einzigen Teilnummer bereitgestellt.

Diese Integration vereinfacht den Systemservice. Wenn ein CPU-Karte- oder Arbeitsspeicherproblem vermutet wird, adressiert der A20B-3300-0475-Austausch beide in einer Operation.Eine einzige Platine im Lager deckt sowohl CPU- als auch DRAM-Ausfallmodi ab, wodurch die Anzahl der benötigten Ersatzteile verringert wird.

Anwendungsszenarien

Ausfall des CNC-Boots mit A3-Hauptplatte:Ein FANUC-CNC-System mit einer A3-Hauptplatinkonfiguration kann seine Startsequenz nicht abschließen.Die CPU-Karte A20B-3300-0475 wird als kombiniertes CPU- und DRAM-Modul ersetztDie CNC setzt den normalen Betrieb nach dem Einbau des Ersatzteils fort.

Ersatzkarte für hochwertige Produktionsanlagen:In einem Bearbeitungszentrum, das eine FANUC-CNC-Plattform mit 128 MB DRAM-CPU-Anforderungen ausführt, wird ein A20B-3300-0475 als kritischer Ersatzteil verwendet.Die Karte ist sofort verfügbar, wenn das CPU-Modul ausfällt, wodurch die Reparaturzeit von Tagen auf Stunden verringert wird.

Häufig gestellte Fragen

F1: Wie unterscheidet sich A20B-3300-0475 von A20B-3300-0471 (auch 128 MB DRAM)?

Beide sind 128 MB DRAM-CPU-Module, tragen aber unterschiedliche Plattenartbezeichnungen: der -0475 ist der A3-Typ; der -0471 ist der i-B3-Typ für 15i/16i/18i/21i Model B-Systeme.Diese unterschiedlichen Bezeichnungen zeigen verschiedene physikalische Steckverbinder-Schnittstellen an, die mit verschiedenen Hauptplatengenerationen übereinstimmen. Sie sind nicht austauschbar

F2: Enthält die A20B-3300-0475 eine CNC-Systemsoftware?

Die CNC-Systemsoftware wird in FROM-Modulen (Flash-ROM) gespeichert. Die A20B-3300-0475 liefert nur den Verarbeitungskern und 128 MB Arbeitsspeicher.Aufladen, lädt die CNC ihre Software von den FROM-Modulen in den DRAM der CPU-Karte neu. Der Austausch der CPU-Karte hat keine Auswirkungen auf den FROM-Inhalt oder die in der SRAM gespeicherten Parameter.

F3: Kann der A20B-3300-0475 verwendet werden, um ein System zu aktualisieren, das zuvor eine CPU-Karte mit geringerer DRAM-Kapazität betrieb?

Dies hängt davon ab, ob der CPU-Karten-Slot der Hauptplatine für den A3-Kartentyp bestimmt ist und ob die CNC-Softwareversion 128 MB Arbeitsspeicher unterstützt.Die Verwendung einer Karte mit höherer Kapazität in einem System, das zuvor mit weniger DRAM betrieben wurde, ist nicht schädlich, wenn die physische Kompatibilität bestätigt wirdDie Systemsoftware muss jedoch in der Lage sein, die vollständige 128 MB-Verifizierung aus der Hardware- und Software-Dokumentation der CNC zu adressieren, bevor sie als Upgrade statt als gleichwertiger Ersatz eingesetzt wird.

F4: Wie verfahren Sie nach dem Einbau der A20B-3300-0475?

Nach der Installation der CPU-Karte, starten Sie die CNC und beobachten Sie die Boot-Sequenz. Das System sollte die Initialisierung abschließen, seine Software von FROM laden und seine Parameter aus SRAM lesen.Überprüfen Sie, ob alle Achsen, PMC-Funktionen und Kommunikationsoptionen funktionieren ordnungsgemäß. Fehlen FROM-Inhalte oder SRAM-Parameter, stellen Sie aus dem Backup wieder her. Dokumentieren Sie den Ersatz im Wartungsdatensatz der Maschine.

F5: Gibt es in der A20B-3300-Serie neben A20B-3300-0475 noch andere CPU-Modulvarianten der A3?

Ja. Innerhalb der A20B-3300-Serie tragen mehrere CPU-Module die Typbezeichnung A3 mit verschiedenen DRAM-Kapazitäten. Die -0475 ist die 128MB-Variante. Andere A3-Varianten können unterschiedliche DRAM-Größen tragen.Bestätigen Sie immer sowohl den Platttyp (A3) als auch die DRAM-Kapazität auf dem Etikett des installierten Moduls, bevor Sie bestellen. .
